Снятие верхней левой крышки корпуса Pfaff Tiptronic 2020

Верхняя крышка удерживается только одним винтом (Torx T25H) с шайбой. Винт не вкручивается в крышку, а лишь прижимает её (вместе с шайбой).

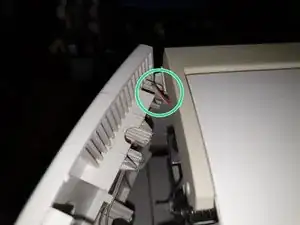

Чтобы увидеть винт, поднимите ручку швейной машины. Винт находится примерно в середине задней половины зазора между рукой швейной машины и левой крышкой.

Используйте отвёртку Torx T25H, чтобы ослабить винт.

К сожалению, держатель бит из набора Mahi Precision Bit Set не помещается в узкий паз, поэтому потребуется отвёртка с длинным жалом. Если у вас её нет, можно сжимать тупые щипцы и использовать их как отвёртку с плоским жалом — это отлично сработало для меня.

Откройте крышку, как будто вы открываете книгу.

Сзади крышка не закреплена шарниром (или чем-либо ещё), поэтому держите её надёжно.

Сзади проходит кабель лампы швейной машины; будьте осторожны, чтобы случайно не оторвать его.

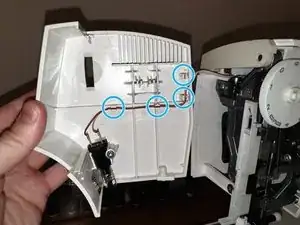

Аккуратно освободите кабель лампы швейной машины из четырёх фиксаторов на внутренней стороне крышки пальцами.

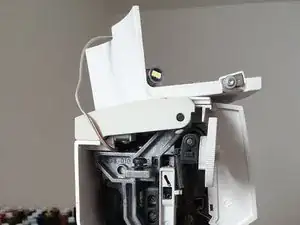

Положите крышку на руку швейной машины так, чтобы кабель не был натянут.

Чтобы затем закрепить крышку, выровняйте её по корпусу и снова вставьте кабель лампы швейной машины в четыре фиксатора.

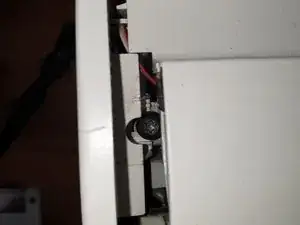

Ослабьте винт, прижимающий крышку, немного сильнее.

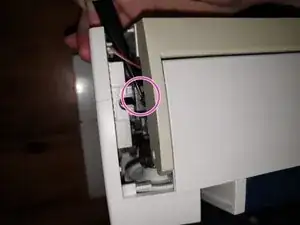

Сдвиньте шайбу к головке винта, чтобы можно было просунуть пластиковую часть крышки под неё. Возможно, придётся удерживать шайбу вручную. Это немного сложно, но хорошо получается с помощью острых щипцов.

Установите крышку и подвиньте её как можно ближе к правой стороне руки швейной машины.

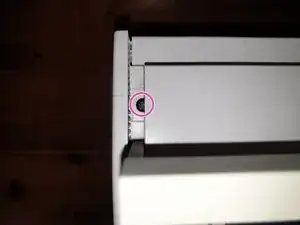

Используйте отвёртку Torx T25H (или тупые щипцы), чтобы снова затянуть винт.
