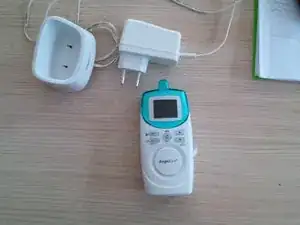

Разборка baby-монитора Angelcare AC401

Здравствуйте, сегодня мы попробуем отремонтировать baby-монитор Angelcare.

Две перезаряжаемые батареи взорвались, кислота попала на электрический кабель. Таким образом, было две проблемы:

1 плохое соединение

2 повреждение батареи.

Мы также проверим второй экземпляр.

Шаг 1

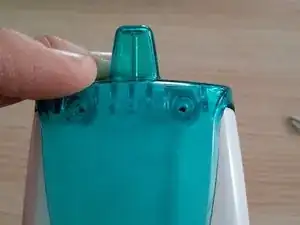

Сначала открутите 2 винта на зеленой пластиковой панели.

Снимите пластиковую панель (отсек для батарей).

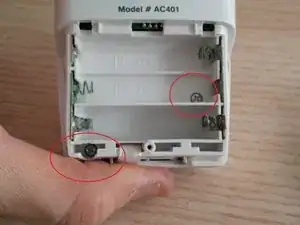

Вы увидите, что есть еще 2 винта. Открутите их.

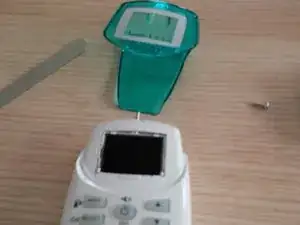

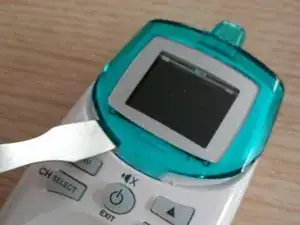

Теперь аккуратно снимите зеленую пластиковую панель вокруг baby-монитора (вокруг экрана), используйте лопатку, чтобы открыть её.

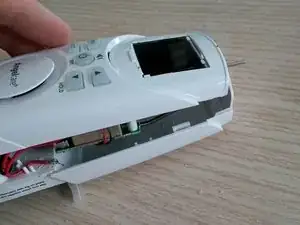

Теперь откройте монитор, нажав или сдвинув его. Иногда удобнее использовать лопатку.

Будьте осторожны с электрическими проводами.

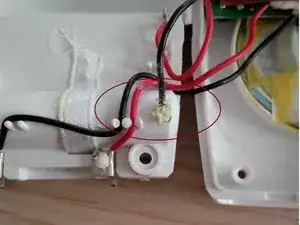

Две батареи взорвались, и кислота попала на черный электрический кабель.

Используйте ватный тампон с небольшим количеством дистиллированной воды.

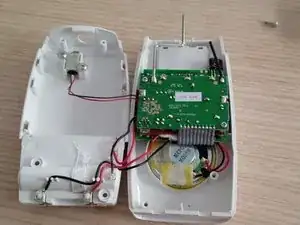

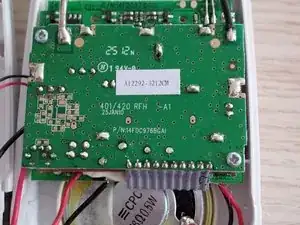

Снимите 2 печатные платы, открутив винты, показанные на фотографии.

Поднимите первую печатную плату и открутите винты второй печатной платы.

После снятия двух печатных плат очистите кислоту с печатной платы.

После очистки печатных плат соберите всё обратно.

Сначала снимите крышку отсека для батарей. 1 винт.

Сдвиньте её, как показано на фотографии.

Удалите батареи.

Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.

Перевод руководства с ifixit.com
