Очистка Pfaff Tiptronic 2020

Верхняя крышка крепится только одним винтом (Torx T25H) с шайбой. Винт не ввинчен в крышку, а лишь зажимает её (со шайбой).

Чтобы увидеть винт, поднимите рукоятку швейной машины. Винт находится примерно посередине задней половины зазора между рычагом швейной машины и крышкой слева.

Ослабьте винт отверткой Torx T25H.

К сожалению, держатель бит набора Mahi Precision не входит в узкий паз, поэтому нужна отвертка с длинным жалом. Если у вас её нет, можно сжать тупые пинцеты и использовать их как плоскую отвертку — у меня это хорошо сработало.

Откройте крышку, как книгу.

Крышка сзади не прикреплена петлёй (или чем-то ещё), поэтому держите её крепко.

Сзади проходит кабель подсветки швейной машины; аккуратно, чтобы не оторвать его случайно.

Освободите кабель подсветки из четырёх держателей на внутренней стороне крышки пальцами.

Положите крышку на рычаг швейной машины так, чтобы кабель не натягивался.

Чтобы позже можно было снова установить крышку, совместите её с корпусом и вставьте кабель подсветки обратно в четыре держателя.

Ещё немного ослабьте винт, который зажимает крышку.

Подвиньте шайбу к головке винта, чтобы можно было пододвинуть под неё пластиковую часть крышки. Возможно, придётся держать шайбу поднятой во время этой операции. Это немного хитро — хорошо получается с заострёнными пинцетами.

Установите крышку и подтолкните её как можно ближе к правой стороне рычага швейной машины.

Затяните винт отверткой Torx T25H (или тупыми пинцетами).

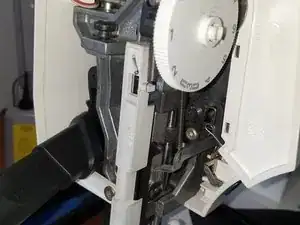

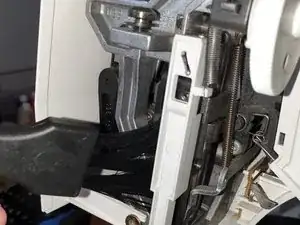

Используйте (ручной) пылесос с максимально узкой насадкой-щёткой, чтобы удалить крупную пыль.

Если у вас нет такой насадки, взбивание пыли в более низко расположенный пылесос может быть приемлемой альтернативой.

Затем возьмите узкую щётку с длинной щетиной, чтобы тщательно очистить механизм со всех сторон.

Щётка с длинной щетиной от iFixit действительно очень хорошо подходит для этого. Щетина длинная и доходит везде, щётка узкая, поэтому легко добраться до скрытых углов. Щетина не выпадает, как это часто бывает с щётками из волос, не царапает, но достаточно жёсткая, чтобы хорошо удалять грязь.

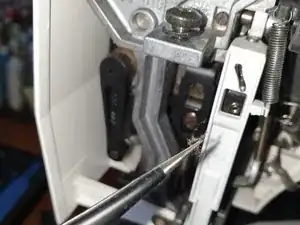

Крупные или застарелые частицы пыли можно вытащить длинными узкими заострёнными пинцетами.

Во время чистки поворачивайте маховик и колесо натяжения нити туда‑сюда, чтобы собрать как можно больше пыли.

Снова пропылесосьте всё пылесосом.

Затем возьмите баллончик с воздухом и продуйте механизм с разных углов.

Баллончик с воздухом следует использовать только когда большая часть пыли уже удалена. В противном случае есть риск загнать пыль ещё глубже в корпус.

Повторяйте эти последние шаги, пока механизм снова не станет чистым и из него не будет выпадать или оставаться пыль.

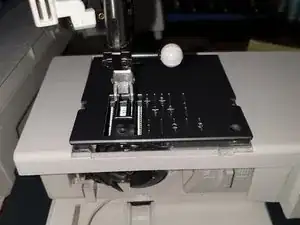

Если вы ещё этого не сделали, снимите иглу, лапку и шпульный корпус со шпульной ниткой. Снимите швейный столик.

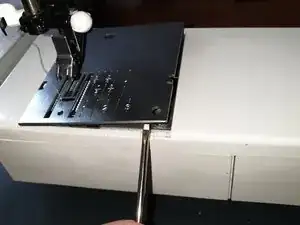

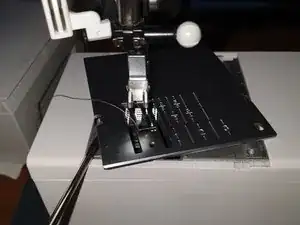

Пластина иглы держится только на двух защёлках. Используя плоскую отвертку или лопатку iFixit, приподнимите сначала правую, затем левую сторону пластины иглы, чтобы снять её.

Опустите зубья транспортёра, сдвинув переключатель рядом с крышкой нити вправо.

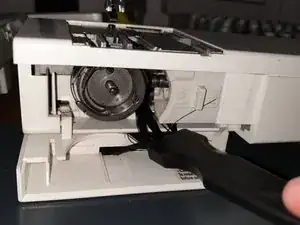

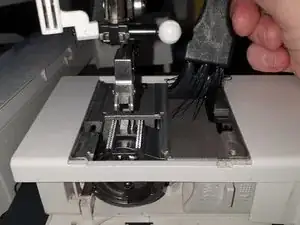

Тщательно очистите всё щёткой: прочистите углубления под пластиной иглы и вокруг крючка.

Пинцетом также удобно удалять большие скопления пыли или застрявшие частицы.

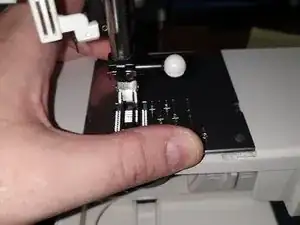

Установите пластину иглы на место. Нажмите по центру сзади и спереди — защёлки встанут на место.

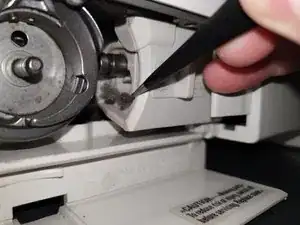

Теперь капните одну каплю швейного масла в крючок в месте, отмеченном на картинке 3, и машина снова будет работать с удовольствием!

Верните иглу, лапку и шпульный корпус.

Не забудьте снова правильно установить верхнее натяжение нити.

Готово! Удачной шитья!
