Разборка питающего переключателя BT Baby Monitor 250

Отстегните крышку батарейного отсека и извлеките батареи (они плотно сидят - фиолетовая лента должна помочь)

Удалите два винта Philips на нижнем краю батарейного отсека

Корпус теперь скреплён парой защелок по бокам, которые потребуют аккуратного разъединения.

Используя изображение как руководство для определения местоположения защелок (красные круги), используйте маленькую отвертку или лопатку, чтобы освободить их, поднимая наружу, затем осторожно разделите две половинки корпуса

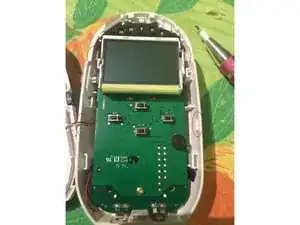

ЖК-экран удерживается парой маленьких пластиковых выступов, по одному с каждой стороны. Освободите их по одному, аккуратно поднимая ЖК-экран от платы.

После освобождения обоих зажимов он будет откидываться вперёд и вниз.

Удалите два винта под ЖК-экраном

Удалите один винт в середине нижней части печатной платы

Аккуратно приподнимите два разъемы зарядки на нижнем краю печатной платы, которые проходят через корпус, чтобы освободить её

Поднимите печатную плату из корпуса, начиная с нижнего края

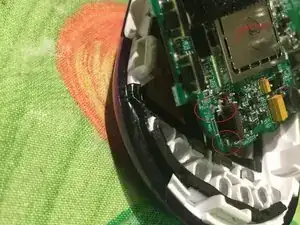

После удаления печатной платы проверьте переключатели вдоль верхнего края.

У меня припой, держащий монтажные лапки переключателя на печатной плате, отвалился, оставив обе лапки и площадки нетронутыми

Осторожно перепаяйте их, обеспечивая достаточный нагрев для надёжного соединения, но без повреждения соседних компонентов

Сборка проходит в обратном порядке разборки.

Не забудьте вернуть разъемы зарядки на место, чтобы они правильно встали

Верните вибромотор в его паз.

Убедитесь, что все переключатели работают правильно, прежде чем защелкнуть две половинки корпуса обратно - иногда небольшие кусочки вспененного клея на «кнопках» нужно подкорректировать.
