Отключение аккумулятора Asus ROG Ally

Во время этого ремонта следите за каждым винтом и убедитесь, что он возвращается на свое место.

Используйте отвертку Phillips #0, чтобы удалить пять винтов длиной 17.2 мм, крепящих верхний край и нижние углы задней крышки.

Используйте отвертку Phillips #0, чтобы полностью ослабить оставшийся винт-болт в центре нижнего края. Это должно создать небольшой зазор между задней крышкой и корпусом.

Не пытайтесь удалить этот винт.

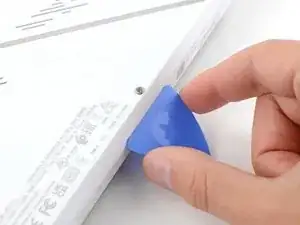

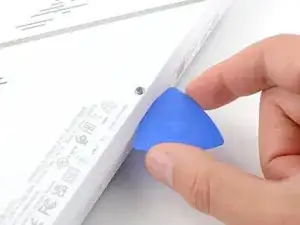

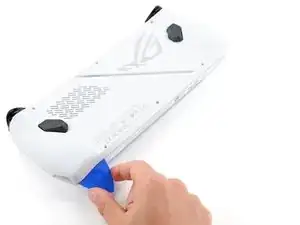

Вставьте плоский край открывающего инструмента между нижним краем задней крышки и корпусом, рядом с винтом-болтом.

Наклоните инструмент вверх и подденьте его под заднюю крышку.

Пластиковые зажимы фиксируют периметр задней крышки. Вы должны почувствовать и услышать их освобождение на этом этапе.

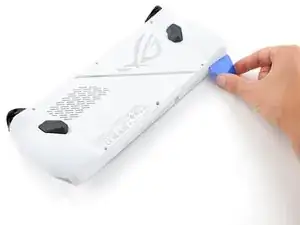

Проведите открывающим инструментом вдоль нижнего края и вокруг углов задней крышки, чтобы освободить зажимы, крепящие ее.

Держите инструмент под углом вверх под задней крышкой, чтобы помочь освободить зажимы.

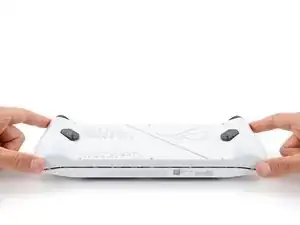

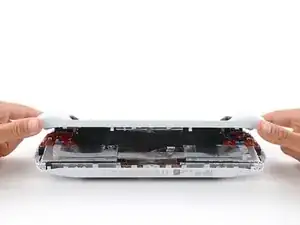

Поднимите нижний край задней крышки от корпуса, чтобы освободить оставшиеся зажимы.

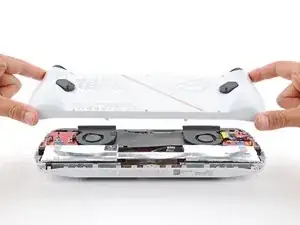

Удалите заднюю крышку.

При сборке положите заднюю крышку на устройство и крепко надавите по периметру, чтобы зажимы зафиксировались на месте.

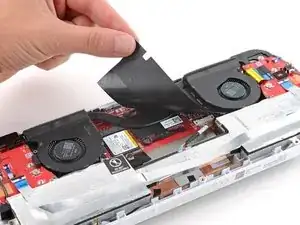

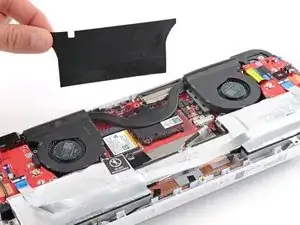

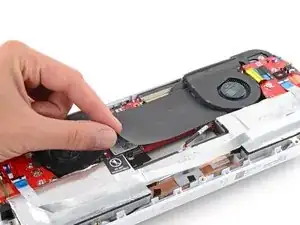

Используйте пальцы, чтобы поднять и удалить черную пластиковую крышку между вентиляторами.

Отложите крышку в сторону — она понадобится при сборке.

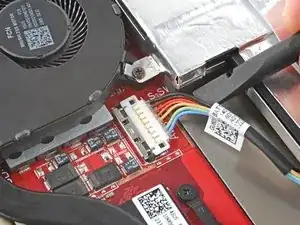

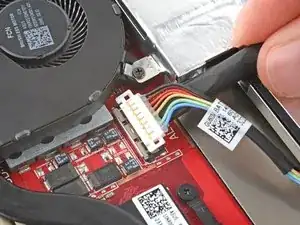

Металлическая блокирующая планка фиксирует верхний край разъема аккумулятора.

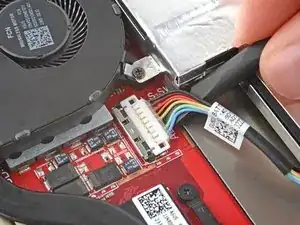

Используйте плоский конец лопатки, чтобы осторожно отодвинуть блокирующую планку от разъема и освободить его.

Убедитесь, что блокирующая планка полностью не закрывает разъем аккумулятора, иначе вы можете повредить гнездо и блокирующую планку.

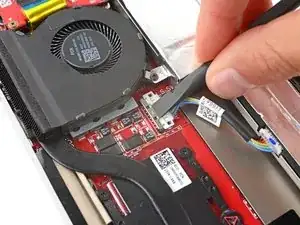

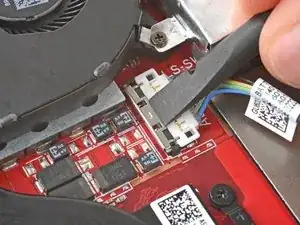

Вставьте плоский конец лопатки под центр разъема аккумулятора.

Поднимите разъем прямо вверх и из его гнезда, чтобы отключить аккумулятор.

При сборке используйте пальцы или плоский конец лопатки, чтобы крепко зафиксировать разъем в его гнезде, пока он не щелкнет на месте.
