Замена вентилятора Xbox One S All Digital Edition

Зафиксируйте заклёпанный край инструмента для вскрытия iFixit между верхней и нижней крышками пластикового корпуса.

Надавите вниз на инструмент для вскрытия iFixit, пока защёлка не освободится.

Повторите на разных участках пластикового корпуса, пока нижняя крышка не будет снята.

Удалите шесть зелёных винтов 50 мм (обозначенных F1–F6) с металлического шасси с помощью отвёртки Torx 10.

Эти винты крепят верхнюю крышку пластикового корпуса к шасси.

Приложите давление, чтобы отщелкнуть боковые части корпуса.

Отделите металлическое шасси от верхней крышки, приподняв заднюю часть шасси вверх и от верхней крышки.

Пластиковая задняя панель должна оставаться прикреплённой к металлическому шасси.

Переверните металлический корпус так, чтобы защитная крышка вентилятора оказалась сверху.

Удалите два винта 15 мм с передней панели, используя отвёртку Torx T8.

Аккуратно сдвиньте верхний металлический корпус со шасси.

Возможно, придётся сдвигать корпус из стороны в сторону, пока вы поднимаете его вверх.

Удалите четыре винта 15 мм, крепящие ИК-излучатель к металлическому шасси, с помощью отвёртки Torx T8 Security.

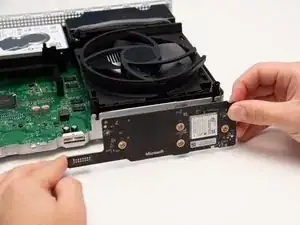

Аккуратно извлеките ИК-излучатель из металлического шасси.

Разъём очень хрупкий. Убедитесь, что вы тянете плату от корпуса, а не вбок.

Удалите три винта 15 мм с помощью отвёртки Torx T8 Security.

На фотографии верхняя часть металлического шасси снята, но для замены это не обязательно.

Аккуратно извлеките карту Wi‑Fi из металлического шасси.

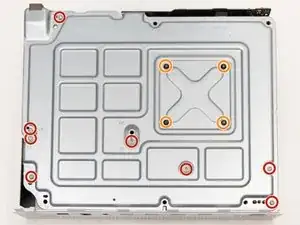

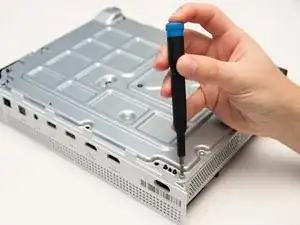

Удалите восемь винтов 10 мм с нижней части металлического корпуса с помощью отвёртки Torx T9.

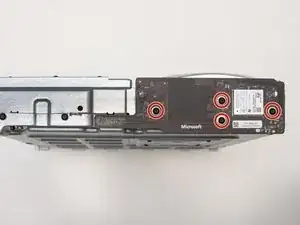

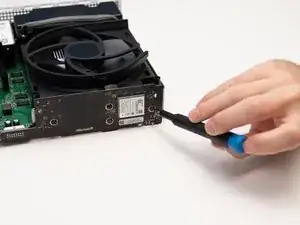

Удалите четыре винта 15 мм с нижней части крепления радиатора с помощью отвёртки Torx T8.

Снимите две пластиковые детали с материнской платы.

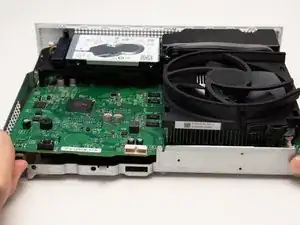

Поднимите материнскую плату вверх от металлического шасси.

Материнская плата должна легко отделяться от металлического шасси.

Найдите 4‑контактный разъём на стороне сборки вентилятора.

Отключите кабель от материнской платы.

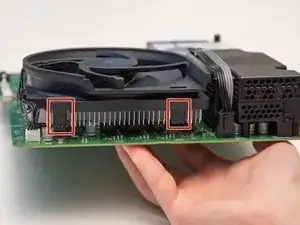

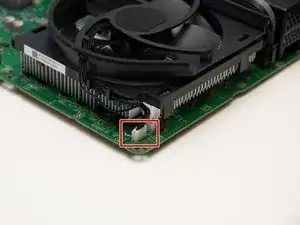

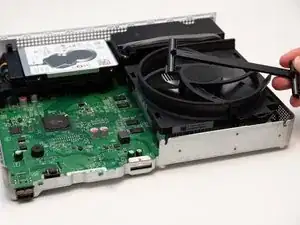

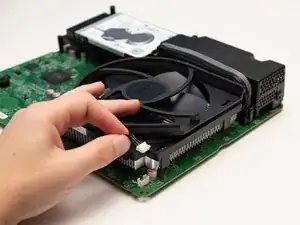

Используйте лопатку, чтобы приподнять фиксирующие язычки вентилятора и отвести их от радиатора.

Отсоединение вентилятора может потребовать силы. Может понадобиться металлический инструмент.

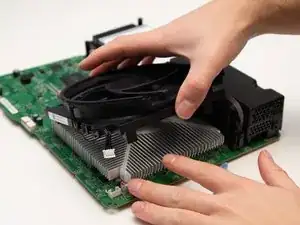

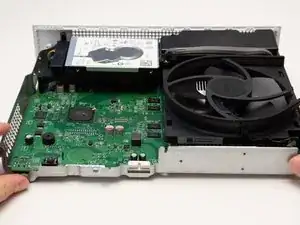

Поднимите вентилятор и полностью извлеките его.
