Замена конденсаторов в Sega Game Gear

По прошествии 20 и более лет конденсаторы в Sega Game Gear начинают высыхать и выходить из строя. Замена этих конденсаторов на новые может вернуть новую жизнь Вашей классической консоли.

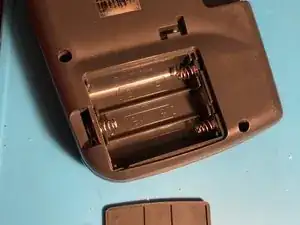

Откройте два отсека для батареек на задней панели Game Gear и извлеките батарейки.

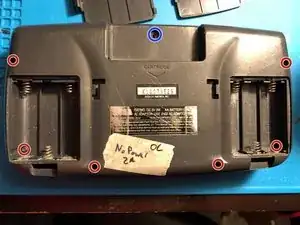

Открутите 6 винтов Phillips №1. (Красные)

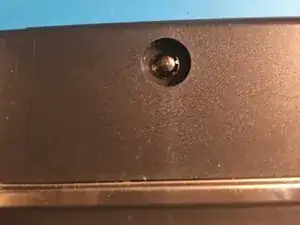

Также есть седьмой защитный винт (синий), предназначенный для предотвращения открытия устройства без специальных инструментов. Для его удаления потребуется насадка «Game Bit» 4,5 мм (также известная как 4,5 мм Nutsetter).

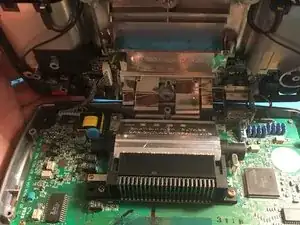

Осторожно приподнимите заднюю часть корпуса. На задней панели находятся кабели, которые необходимо отключить перед тем, как снять её полностью.

Чтобы определить количество конденсаторов, их ёмкость и расположение на плате, необходимо выяснить, какая версия платы установлена в Game Gear. **Если Ваша версия Game Gear не совпадает с перечисленными здесь, просто считайте значения с конденсаторов и составьте список необходимых ёмкостей и количества**

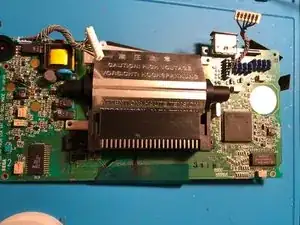

Чтобы определить свою версию, посмотрите на правую сторону платы. Там может быть один или два чипа ASIC.

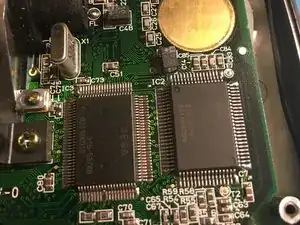

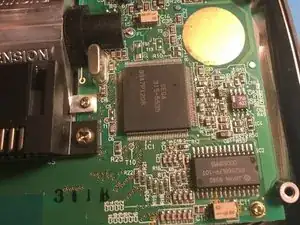

Если в Game Gear два чипа ASIC (рис. 1), на правой стороне платы будет два IC, и вероятнее всего это VA1. Если в Game Gear один чип ASIC (рис. 2), вероятнее всего это VA4, однако возможны дополнительные варианты.

Найдите номер VA на левом краю основной платы (рис. 3). Существует два варианта: VA1 и VA4, а также семизначный номер платы.

Используйте номер платы, чтобы определить, какой список конденсаторов (см. прилагаемый PDF) Вам нужен: 837-XXXX

Для основных плат с маркировкой VA1 и двумя чипами ASIC с номерами 837-7398, 837-7719 и 837-7996: список конденсаторов 1

Для основных плат с маркировкой VA1 и одним чипом ASIC с номерами 837-8560 и 837-9024: список конденсаторов 2

Для основных плат с маркировкой VA4, 837-9537: список конденсаторов 3

Для основных плат с маркировкой VA4, 837-9537-01: список конденсаторов 4

Для основных плат с маркировкой VA5, 837-10766 или маркировкой 1.71-7923A от Majesco Game Gear: список конденсаторов 5

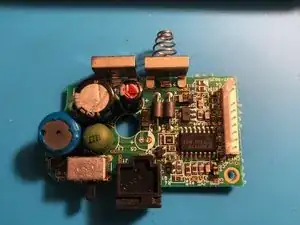

Одна из двух плат меньшего размера — это плата питания. Используйте информацию ниже, чтобы определить, какие конденсаторы Вам нужны:

Для платы питания из систем с основными платами 837-9025 и 837-7720-01: C5 22 мкФ 35 В, C11 100 мкФ 25 В, C13 820 мкФ 6,3 В

Для плат питания с основными платами VA4 837-9538 требуются те же конденсаторы, что и выше, а также дополнительно C9 10 мкФ 16 В

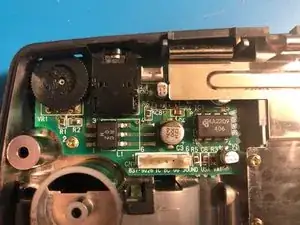

Вторая плата меньшего размера — аудиоплата. На всех таких платах должны быть одинаковые конденсаторы: C1 100 мкФ 6,3 В, C2 100 мкФ 6,3 В, C3 100 мкФ 6,3 В, C5 47 мкФ 4 В, C7 47 мкФ 4 В

Открутите 8 винтов Phillips и аккуратно извлеките основную печатную плату из корпуса. Будьте осторожны с экраном!

Старые конденсаторы — это прямоугольные компоненты, показанные здесь.

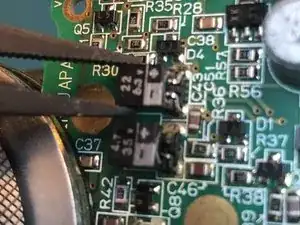

Заводские конденсаторы приклеены. Аккуратно потяните за конденсатор плоскогубцами с тонкими губками, чтобы отделить его от платы.

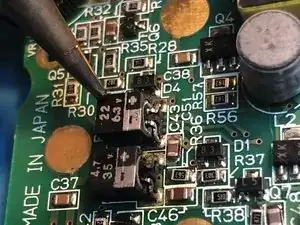

Конденсаторы установлены методом поверхностного монтажа, поэтому достаточно расплавить припой на каждом выводе и извлечь конденсатор.

Заменяйте только ОДИН конденсатор за один раз. Это сведёт к минимуму риск забыть, где какой из них стоял.

Электролитические конденсаторы, подобные этим, являются полярными, то есть имеют положительный и отрицательный выводы. Обратите особое внимание на расположение выводов у старого конденсатора и правильно установите новый.

Очистите место, где был приклеен старый конденсатор, и залудите контактные площадки свежим припоем. Обязательно удалите все остатки вытекших веществ и коррозию с помощью изопропилового спирта 99%.

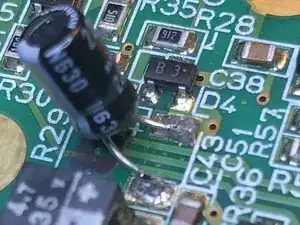

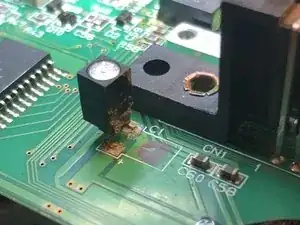

Подогните и подрежьте выводы нового конденсатора до удобной длины и припаяйте его на место. Убедитесь, что после установки конденсатор не выступает за пределы золотых кругов на плате — эти участки соприкасаются с верхней частью корпуса при сборке Game Gear.
