Замена разъёма наушников 3.5 мм и колёсика громкости в Sega Game Gear
Инструкция по замене небольшой логической платы, содержащей разъём для наушников 3.5 мм и колёсико громкости.
Шаг 1
Положите устройство вверх ногами и найдите два отсека для батареек.
Шаг 2
Нажмите на защёлки внизу крышек отсеков для батареек, затем поднимите их, чтобы снять.
Извлеките батарейки, если они установлены.
Шаг 3
Удалите следующие винты:
Шесть винтов с крестообразным шлицем (Phillips)
Один винт Gamebit 4,5 мм
Шаг 4
Используйте пинцет, чтобы вынуть все остальные винты.
Шаг 5
Осторожно откройте корпус, раскрывая его через верхнюю часть Sega Game Gear.
Не отрывайте заднюю часть корпуса, так как между половинками подключены кабели.
Шаг 6
Осторожно отсоедините два разъёма с белыми наконечниками на верхней крышке.
Шаг 7

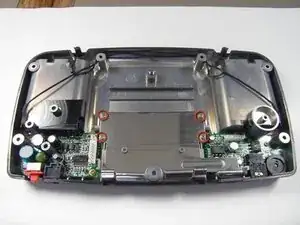

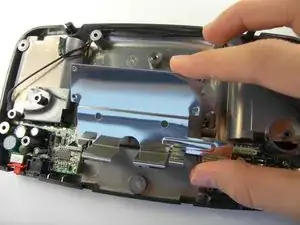

Открутите винты, чтобы снять металлическое покрытие.
Шаг 8
Винты, которые необходимо удалить, отсутствуют на этой фотографии.

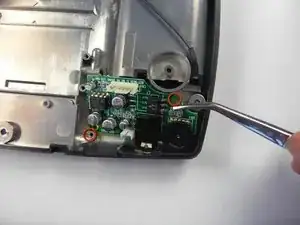

Снимите два винта в отмеченных местах.
Заключение
Для сборки устройства выполните указанные действия в обратном порядке.
Перевод руководства с ifixit.com
