Разборка классического контроллера Nintendo Wii

Выпущенный вместе с Wii 19 ноября 2006 года, классический контроллер Wii является отличной альтернативой Wii Remote для игр Virtual Console, однако у него есть некоторая совместимость и с обычными играми для Wii, например с Mario Kart Wii.

Он оснащён 2 аналоговыми стиками, цифровым крестовидным контроллером, 7 цифровыми кнопками на лицевой панели, 2 цифровыми кнопками на плечах и 2 аналоговыми плечевыми кнопками. Контроллер подключается через разъём-удлинитель в Wii Remote, так же как и Nunchuk.

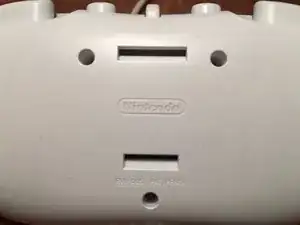

Номер модели — «RVL-005». «RVL», встречающееся на всех официальных продуктах Wii, относится к кодовому названию консоли при разработке — «Revolution».

Я нашёл этот классический контроллер в комиссионном магазине за несколько долларов — неплохая сделка, но он довольно грязный, поэтому я собираюсь разобрать его для очистки.

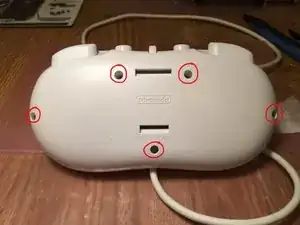

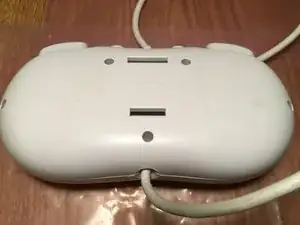

Прежде всего: удалите 5 винтов с головкой «triwing» на задней панели. Убедитесь, что у вас есть подходящая отвёртка triwing, так как крестовая или плоская отвёртка легко сорвут эти винты.

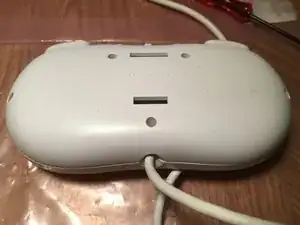

После удаления винтов triwing задняя панель должна легко сняться.

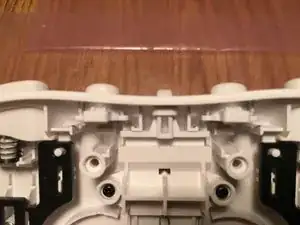

Сосредоточим внимание на кнопках плечевого типа ZL и ZR внутри задней панели.

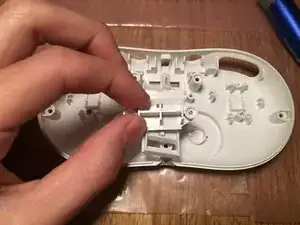

Поднимите защёлку каждой из них прямо вверх в сторону верхней части заднего корпуса — кнопка выпадет.

А теперь про большие обычные кнопки L и R. Снимите два серебристых винта, удерживающих сборки плечевых кнопок на задней панели.

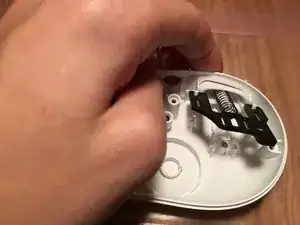

Нажмите на каждую кнопку вниз, затем потяните её чёрную часть на себя, чтобы освободить из задней панели.

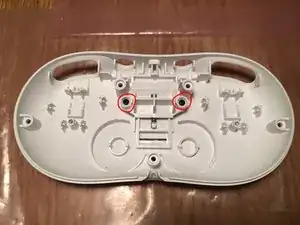

Удалите два чёрных винта с крестовой головкой, показанных на фото.

Поднимите деталь вверх и выньте её из задней панели.

Отложите заднюю панель и перейдите к другой половине классического контроллера с платой, аналоговыми стиками и кнопками.

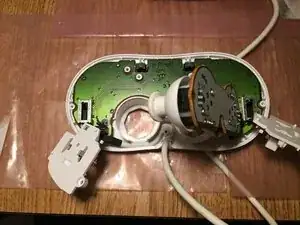

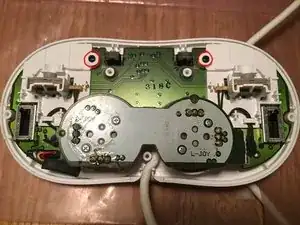

Для начала снимите ещё два чёрных винта с крестовой головкой, удерживающих на плате сборки двух Z-плечевых кнопок.

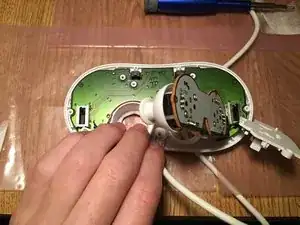

Далее перебросьте провод по дну.

Будьте осторожны, не тяните провод слишком сильно, иначе он может оторваться от платы и потребуется пайка для восстановления. Тем не менее, провод потребовал большего усилия для переброса, чем казалось, поэтому выполняйте это медленно.

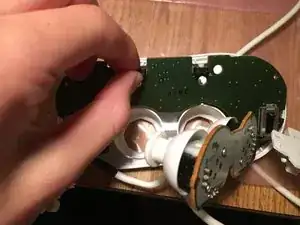

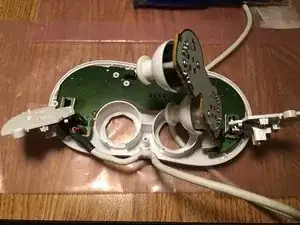

Теперь пора вынуть плату. Просто потяните её прямо наружу; удобное место для захвата — там, где на плате расположена кнопка ZL.

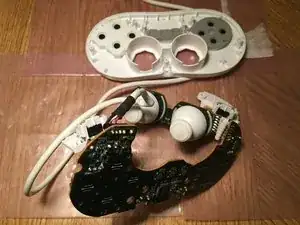

Обращайтесь с платой осторожно и размещайте её только на антистатическом коврике или в антистатическом пакете, как на фото. Вероятно, можно положить её прямо на стол, но лучше разместить на антистатическом материале, если он у вас есть.

Накладки аналоговых стиков просто снимаются, потянув их прямо с поверхности стика на плате.
