Замена светодиода питания Sega Genesis
Этот руководство проведёт вас через процесс замены светодиода питания в Sega Genesis.
Шаг 1
Удалите шесть винтов с нижней стороны консоли с помощью отвертки Phillips #1.
Шаг 2

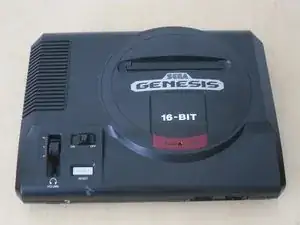

Переверните Sega Genesis в вертикальное положение.
Шаг 3

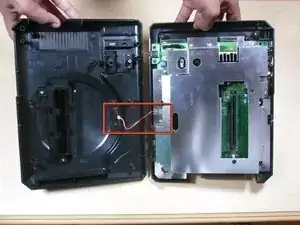

Осторожно поднимите верхний корпус.
Примечание: корпус будет соединён с основной платой проводами светодиода.
Шаг 4

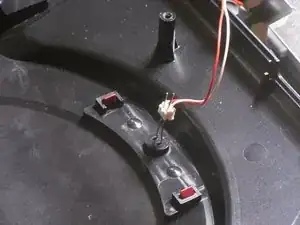

Выдвиньте выводы светодиода в вертикальное положение.
Шаг 5

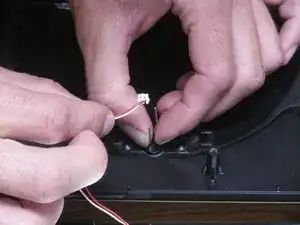

Сдвиньте устройство проводов светодиода с выводов.
Примечание: обратите внимание, какой цвет провода соответствует какой длине вывода.
Шаг 6

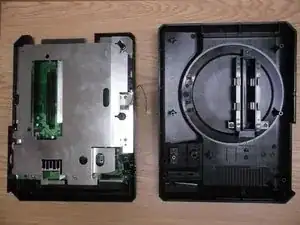

Отделите основную плату от внешнего корпуса.
Шаг 7

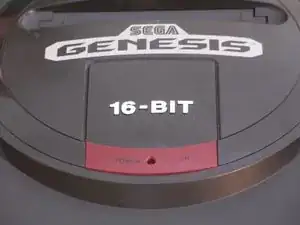

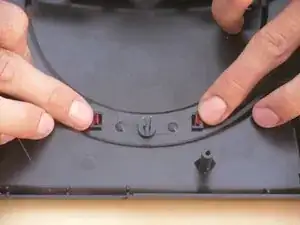

Удалите пластиковую крышку "Power / On", нажав вкладки вместе.
Шаг 8

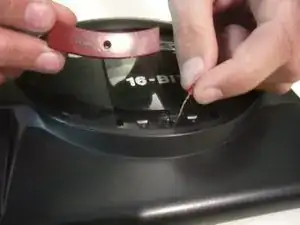

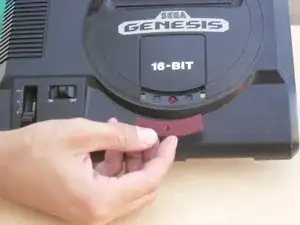

Оттяните крышку "Power / On" от корпуса консоли.
Шаг 9

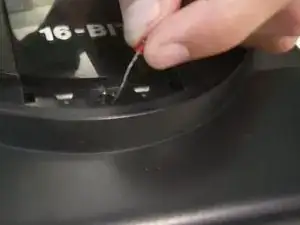

С внешней стороны верхней крышки удалите светодиод.
Шаг 10
Установите новый светодиод (Нажмите здесь, чтобы купить светодиод.)
Шаг 11
Повторно установите крышку "Power / On", пока она не щелкнет на месте.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке. При установке нового светодиода убедитесь, что более длинный из двух выводов вставлен в сторону разъёма с красным проводом.
