Разборка ТВ-тюнера Sega Game Gear
Хотя ТВ-тюнер Sega Game Gear давно устарел, он все еще является довольно интересным аксессуаром для ретро-портативных консолей. В 90-х годах, до эпохи цифрового телевидения, вам был нужен только Game Gear с подключенным тюнером, и у вас была первая portátil с возможностью «стриминга» видео. С встроенным A/V-входом вы все еще можете использовать его, подключив HD-антенну, чтобы смотреть телевидение или даже заниматься чем-то совершенно неординарным, как играть в Xbox 1/PS4, используя Sega Game Gear в качестве телевизора. Просто не забудьте принести батарейки.
Шаг 1

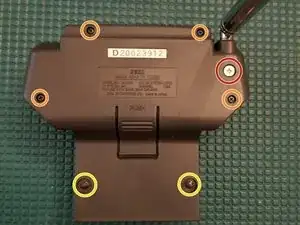

Удалите винт PH1 и поднимите антенну, чтобы снять её
Это можно сделать с помощью отвертки PH0, но я предпочитаю не рисковать и не испортить винт
Удалите 4 винта PH0
Удалите 2 винта 3.8 мм gamebit

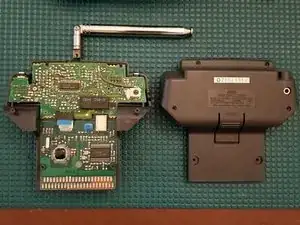

Поднимите заднюю оболочку тюнера от устройства
Шаг 2

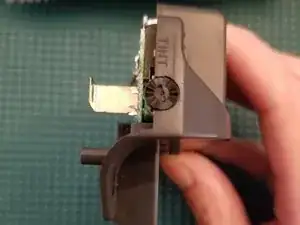

Прежде чем мы сможем снять материнскую плату, необходимо удалить колесо оттенка

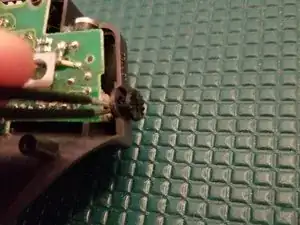

Внутри видно 2 маленьких фиксирующих зажима. Просто приложите некоторое давление к зажимам с помощью узких пинцетов
При повторной установке колеса оттенка просто выровняйте фиксирующие зажимы с отверстиями и нажмите обратно на место
Снимите материнскую плату с устройства
Шаг 3

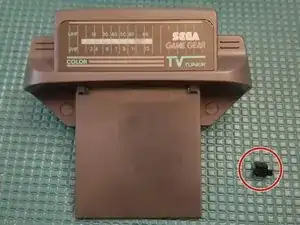

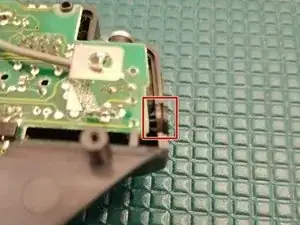

При снятии передней оболочки будьте осторожны, чтобы не потерять кнопку переключателя частоты, расположенную сверху устройства

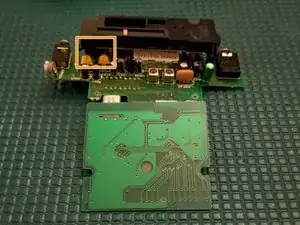

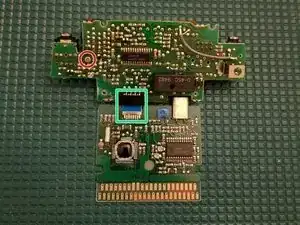

Если это упрощает вашу работу, вы можете разделить две печатные платы, осторожно вытащив шлейф из его разъема. Это кабель с натяжением
Шаг 4

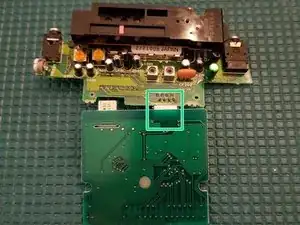

Переверните печатные платы так, чтобы их задняя сторона была обращена к вам.
Удалите 1 винт PH0

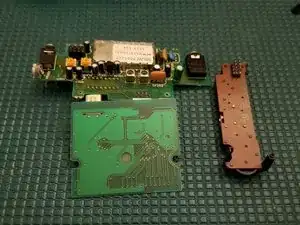

Снова переверните плату и аккуратно вытащите сборку настройки из гнезда пин-хедера
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
