Ремонт кнопки сброса Sega Genesis

Мы все знаем, что Sega Genesis подарила нам множество часов развлечений, но, с течением времени, кнопка сброса тоже стареет.

Сегодня мы поможем нашему хорошему другу и заменим его кнопку сброса!

Шаг 1

Удалите шесть винтов с нижней части консоли с помощью отвертки Phillips #1.

Переверните Sega Genesis вертикально.

Осторожно поднимите верхний корпус.

Примечание: корпус будет подключен к основной плате проводами LED.

Согните провода LED в вертикальные позиции.

Сдвиньте устройство с проводами LED с контактных штырей.

Примечание: обратите внимание, какой цвет провода соответствует какой длине штыря.

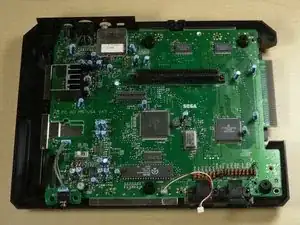

Отделите основную плату от внешнего корпуса.

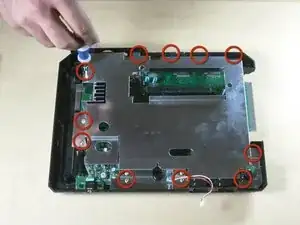

С помощью отвертки Philips удалите 11 винтов, крепящих серебряный корпус.

Удалите серебряный корпус.

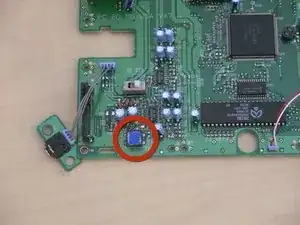

Найдите кнопку сброса на материнской плате.

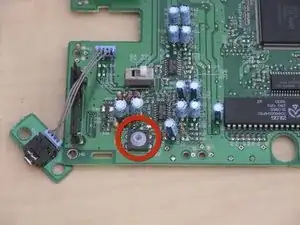

Наклейте три кусочка малярной ленты размером 1 см x 1 см на кнопку сброса.

Чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке. И самое главное, будьте счастливы!

Перевод руководства с ifixit.com
