Замена материнской платы Sega Genesis

Удалите шесть винтов с нижней стороны консоли с помощью отвертки Phillips #1.

Переверните Sega Genesis вертикально.

Осторожно поднимите верхний корпус.

Примечание: корпус будет соединен с основной платой проводами светодиода.

Согните выводы светодиодов в вертикальное положение.

Сдвиньте устройство с проводами светодиодов с выводных штырей.

Примечание: обратите внимание, какой цвет провода соответствует какой длине штыря.

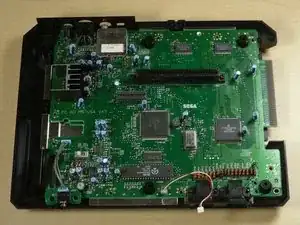

Отделите основную плату от внешнего корпуса.

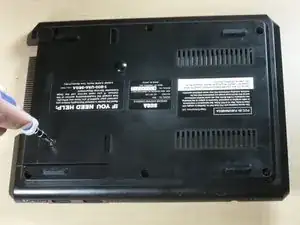

Удалите один черный винт с наружной стороны нижней крышки, используя отвертку Philips.

С помощью отвертки Philips удалите 11 винтов, крепящих серебряный корпус.

Удалите серебряный корпус.

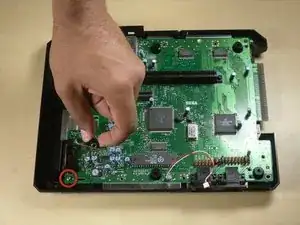

Удалите один золотой винт на материнской плате с помощью отвертки Philips.

Примечание: Отодвиньте разъем для наушников вбок.

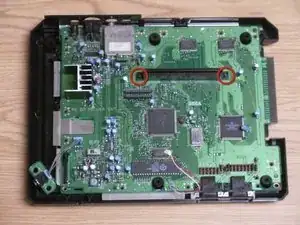

Удалите два черных винта с левой и правой стороны слота для картриджа.

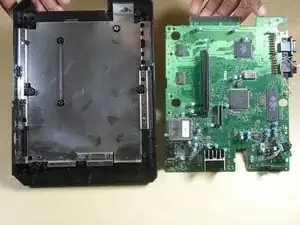

Удалите материнскую плату.

Установите новую материнскую плату.
