Замена кнопок ABXY на Nintendo 3DS

Очистите или замените липкие или сломанные кнопки на устройстве 3DS.

Шаг 1

Ослабьте четыре винта в верхней части задней крышки с помощью отвёртки Phillips PH00.

Все винты в этом устройстве являются винтами стандарта JIS. Официальные отвёртки iFixit PH000-PH1 разработаны для совместимости с винтами JIS, поэтому их безопасно использовать. Применение отвёртки, отличной от официальной отвёртки iFixit или отвёртки JIS, может привести к повреждению шлицев винтов.

Винты зафиксированы стопорными шайбами и не выпадут из задней крышки.

Шаг 2

Удерживайте устройство одной рукой и переверните его.

Другой рукой возьмитесь за верхний край задней крышки, чтобы она не вернулась на место.

Снова переверните устройство 3DS так, чтобы задняя крышка оказалась сверху.

Поднимите заднюю крышку вверх и снимите её с устройства.

Шаг 3

Вставьте пластиковую открывалку в выемку на нижней панели над батареей.

Подденьте батарею пластиковой открывалкой.

Возьмитесь за верхний край батареи и извлеките её из нижней панели.

Шаг 4

Отвёрткой JIS #00 удалите девять чёрных винтов длиной 6,3 мм из нижней панели.

Винты JIS (японский промышленный стандарт) не являются аналогами Phillips. Чтобы не повредить шлицы винтов, убедитесь, что Вы используете отвёртку JIS #00, а не PHILLIPS #00. Можно использовать отвёртку PHILLIPS #00, прикладывая значительное усилие вниз, однако имейте в виду, что это деформирует головку винта и создаст риск её срыва.

Отвёртка iFixit с крестовой головкой разработана так, чтобы уменьшать повреждения винтов JIS, поэтому её использование допустимо, но важно прикладывать усилие. Убедитесь, что отвёртка — официальный продукт iFixit, поскольку нам неизвестны другие производители, учитывающие эту особенность.

Отвёрткой JIS #00 удалите серебристый винт длиной 2,4 мм, расположенный над слотом карты игры.

Шаг 5

Поднимите нижний край нижней панели и отделите её от остальной части 3DS.

Две ленточные шлейфы всё ещё соединяют материнскую плату с корпусом, поэтому не отсоединяйте нижнюю панель полностью.

Пластиковой открывалкой отсоедините шлейфы триггерных кнопок от разъёмов на материнской плате.

Снимите нижнюю панель с устройства.

Шаг 6

Удалите два винта Phillips длиной 7,7 мм, крепящих заднюю часть джойстика Circle Pad к материнской плате.

Шаг 7

Плоским концом лопатки подденьте заднюю часть джойстика Circle Pad, чтобы отсоединить её от материнской платы.

Снимите джойстик Circle Pad с материнской платы, положите его на спину так, чтобы разъём шлейфа оказался доступен.

Шаг 8

Плоским концом лопатки или ногтем откиньте фиксирующую защёлку разъёма ZIF шлейфа джойстика Circle Pad.

Убедитесь, что Вы поднимаете именно шарнирную фиксирующую защёлку, а не сам разъём.

Снимите джойстик Circle Pad с материнской платы.

Шаг 9

Чтобы снизить вероятность потери, можно извлечь две тонкие прокладки, расположенные под джойстиком Circle Pad.

Воспользуйтесь лопаткой или отвёрткой, чтобы поднять прокладки и удалить их из устройства.

Шаг 10

Удалите два винта Phillips длиной 4,5 мм, фиксирующих плату SD-карты к материнской плате.

Шаг 11

Плоским концом лопатки отсоедините разъём шлейфа платы SD-карты от её разъёма на материнской плате.

Шаг 12

Вставьте плоский конец лопатки между платой SD-карты и материнской платой.

Поднимайте медленно, чтобы освободить плату SD-карты от экрана RF под ней. При слишком быстром поддевании Вы можете порвать экран или повредить точки пайки.

Проведите лопаткой вдоль сторон платы SD-карты, чтобы отделить её от клея, удерживающего её на месте.

После полного освобождения снимите плату SD-карты с материнской платы строго вверх.

Шаг 13

Заведите плоский конец лопатки под угол платы Wi-Fi и отодвиньте её от материнской платы.

Кабель антенны Wi-Fi всё ещё подключён к плате Wi-Fi, поэтому полностью извлечь её сейчас невозможно.

Шаг 14

Снимите плату Wi-Fi с материнской платы и поверните её так, чтобы нижняя сторона оказалась сверху.

Плоским концом лопатки отключите разъём кабеля антенны Wi-Fi от его разъёма на плате Wi-Fi.

Удалите плату Wi-Fi из устройства.

Шаг 15

Захватите ленточный кабель микрофона пинцетом возле самого микрофона.

Аккуратно вытяните микрофон прямо вверх из верхней части корпуса.

Шаг 16

Используйте плоский конец лопатки или ноготь, чтобы открыть фиксатор на разъёме ZIF ленточного кабеля динамика.

Убедитесь, что вы поднимаете шарнирный фиксатор, а не сам разъём. Повреждение разъёма или кабеля приведёт к тому, что 3DS будет мигать светодиодом питания при нажатии кнопки включения — и больше ничего не будет делать.

Отсоедините ленточный кабель динамика с помощью пинцета.

Шаг 17

Используйте плоский конец лопатки или ноготь, чтобы открыть фиксатор на разъёме ZIF ленточного кабеля камеры.

Убедитесь, что вы поднимаете шарнирный фиксатор, а не сам разъём.

При сборке обратите внимание, что золотистые контакты направлены к материнской плате (в отличие от контактов кабеля камеры, которые обращены в противоположную сторону).

Шаг 18

Выкрутите семь винтов Phillips, крепящих материнскую плату к верхней части корпуса:

Четыре золотистых винта 2,5 мм

Два чёрных винта 3,5 мм

Один серебряный винта 2,5 мм

После выкручивания этого винта регулятор громкости может выпасть.

Поднимите сторону материнской платы, расположенную вдоль нижнего края 3DS.

Шаг 19

Продолжайте поднимать сборку материнской платы и поверните её так, чтобы она лежала рядом с остальной частью устройства.

Используйте плоский конец лопатки или ноготь, чтобы открыть фиксатор на разъёме ZIF ленточного кабеля ЖК-дисплея.

Убедитесь, что вы поднимаете шарнирный фиксатор, а не сам разъём. Повреждение разъёма или кабеля приведёт к неработоспособности верхнего экрана.

Шаг 20

Извлеките сборку материнской платы из остальной части устройства.

Шаг 21

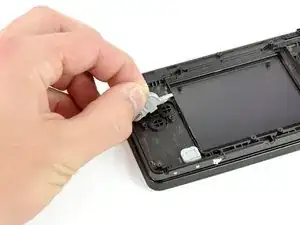

Снимите серую силиконовую накладку с обратной стороны кнопок ABXY.

Шаг 22

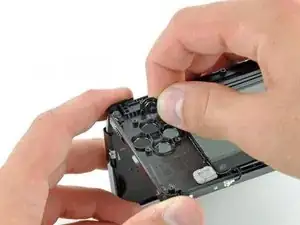

Откройте 3DS и расположите его так, чтобы обратные стороны кнопок были направлены вверх.

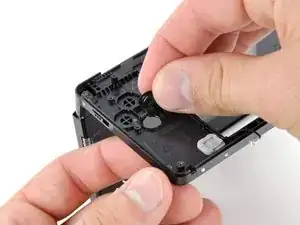

Нажмите пальцем на каждую кнопку, чтобы подтолкнуть её вверх и вынуть из верхней части корпуса.

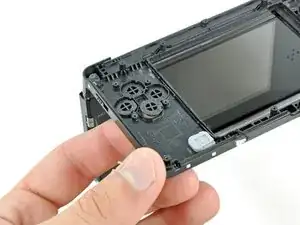

Повторите данную процедуру для всех четырёх кнопок ABXY.

Каждая кнопка устанавливается только в один разъём и строго в определённой ориентации. Убедитесь, что при сборке устройства каждая кнопка устанавливается в правильный слот.

Завершение

Чтобы собрать устройство, выполните данные инструкции в обратном порядке.

Перевод руководства с ifixit.com
