Замена корпуса и аналогового стика контроллера Xbox 360
Это руководство по замене покажет, как заменить корпус и аналоговый стик контроллера Xbox 360. В нашем испытании участвовали три разных контроллера: один с неисправным аналоговым стиком, один с сломанными бамперами и ещё один с повреждённым аналоговым стиком, но очень классным корпусом, а также один обычный контроллер Xbox 360. Однако для целей этого руководства мы использовали общие термины, предполагая, что Вы используете только два контроллера.
Шаг 1
Удалите все батареи или источники питания из пульта.
Это необходимо, чтобы исключить наличие электрического тока в пульте, чтобы Вы не получили удар током.
Это очень важно.
Шаг 2

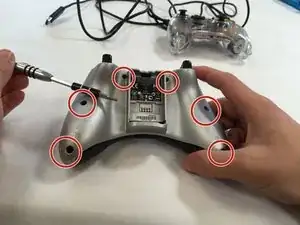

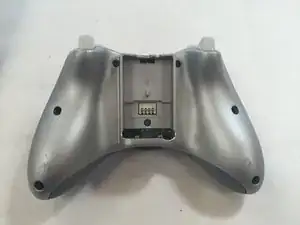

С помощью отвертки TP Torx T8 выверните все 6 винтов на задней стороне контроллера.
Храните винты в безопасном месте, чтобы не потерять их.
Шаг 3

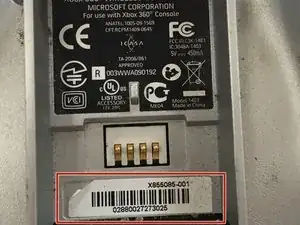

Снимите штрихкодовую наклейку с задней стенки отсека для батарей.

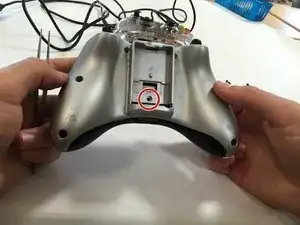

Выверните скрытый винт под наклейкой той же отверткой TP Torx T8.
Шаг 4

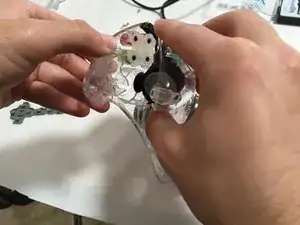

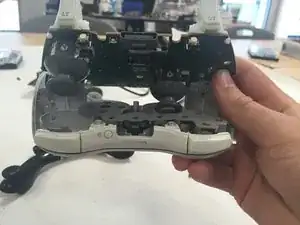

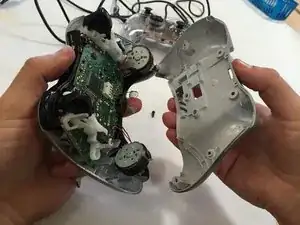

Разомкните корпус контроллера. При желании аккуратно нажмите на аналоговый стик, чтобы выбить заднюю половину. (Некоторые кнопки могут выпасть.)

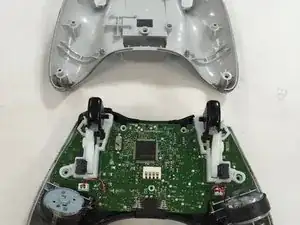

В результате у Вас получится 2 отдельные части. Отключите моторы вибрации, сжав пальцами боковые стороны разъёмов.
Шаг 5

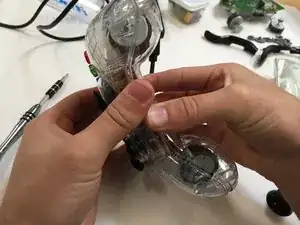

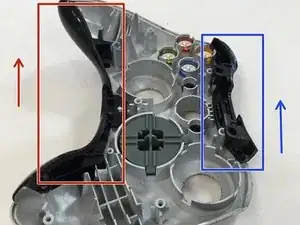

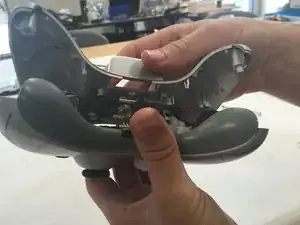

Чтобы снять корпус бампера и нижнюю часть, потяните их от корпуса по оси стоек винтов.
Шаг 6

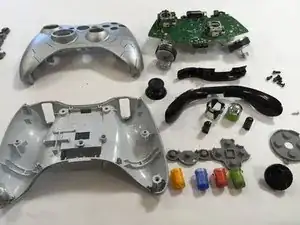

Снимите все сетки и кнопки с контроллера, а также материнскую плату.
Не забудьте хранить мелкие детали в безопасном месте, чтобы не потерять их.
Фотография в следующем шаге покажет, какая кнопка в какое отверстие вставляется.
Шаг 7

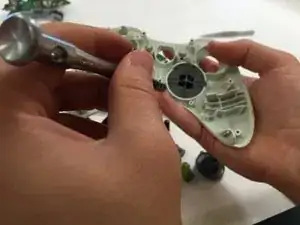

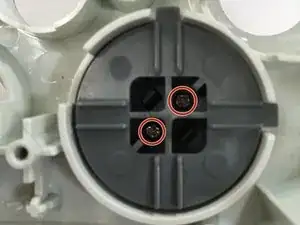

Чтобы снять клавиши со стрелками, найдите винты, скрытые внутри клавиши.
С помощью крестовой отвертки 1.5 мм выверните эти винты и «храните их в безопасном месте».
Шаг 8
При необходимости очистите корпуса и кнопки изопропиловым спиртом.
Не употребляйте изопропиловый спирт внутрь.
Шаг 9

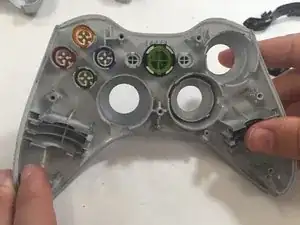

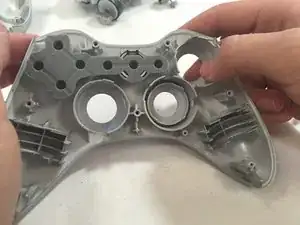

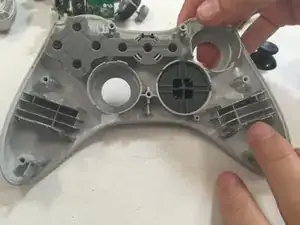

Вставьте кнопки в новый корпус, как показано на фото.
Установите сетку обратно на кнопки.
Шаг 10
Защёлкните клавиши со стрелками в отверстие.
Верните винты и установите сетку поверх клавиш.
Шаг 11

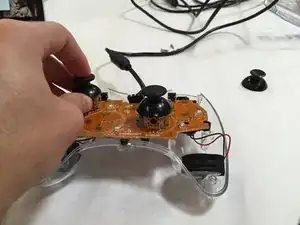

Установите триггеры и материнскую плату на их места.
Подсоедините моторы вибрации. Обратите внимание на ориентацию Т-образного паза в разъёме.
Шаг 12

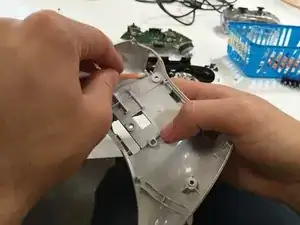

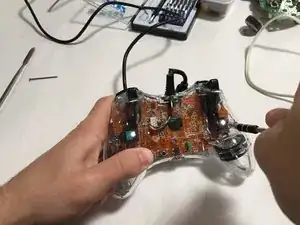

Закройте корпус контроллера и закрутите винты отверткой TP Torx T8.
Шаг 13
Выполните шаги 1–4 на контроллере с неисправным аналоговым стиком.
Шаг 14

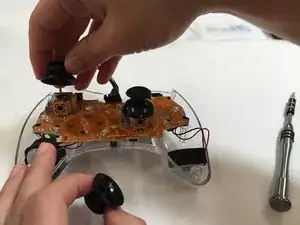

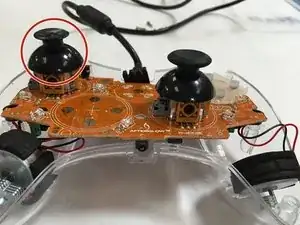

Чтобы снять аналоговый стик, потяните его вертикально вверх, оторвав от основания.
Установите новый аналоговый стик на основание, вдавив его как можно глубже, не повреждая основание.

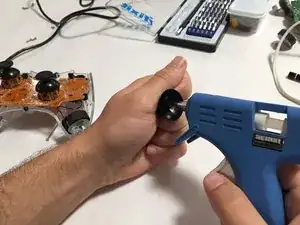

Если Вы купили неправильный тип стика, подойдёт суперклей, термоклей или любой другой клей. Просто используйте иглу, чтобы нанести клей в отверстие.
Шаг 15

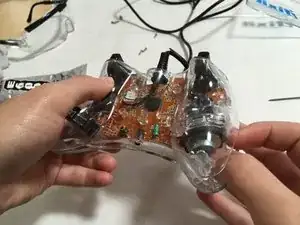

После установки аналогового стика выполните шаги 9–12 для повторной сборки.
Заключение
Вы успешно заменили корпус и аналоговый стик контроллера Xbox 360, поздравляем!
Перевод руководства с ifixit.com
