Замена правого аналогового стика беспроводного контроллера Xbox 360
Простая замена аналогового джойстика на контроллере. Слишком активная игра в COD Black Ops может привести к ослаблению стика и появлению дрейфа. Самая сложная часть этого ремонта — разборка контроллера, так как требуется отвертка Torx T8h. Убедитесь, что она у вас есть перед началом ремонта.
Шаг 1

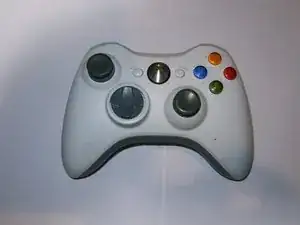

Вот контроллер, которому будут установлены новые аналоговые стики.

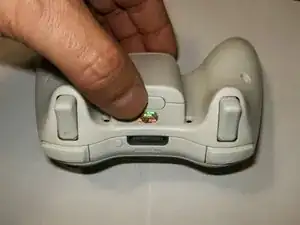

Нажмите кнопку фиксатора батареи на верхней части контроллера. Снимите отсек для батареи с контроллера.

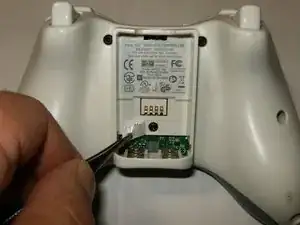

Используйте пинцет или аналогичный инструмент, чтобы отделить штрих-кодную наклейку от отсека для батареи.
Шаг 2
Выверните семь винтов Torx T8 Security длиной 9,3 мм, фиксирующих заднюю крышку к передней.

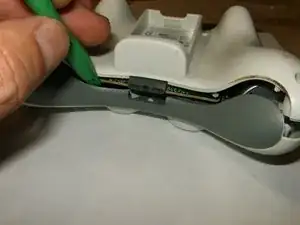

Вставьте пластиковый инструмент для открывания между передней и задней крышками вдоль левого края контроллера. Поверните инструмент в сторону передней части контроллера, чтобы разъединить крышки.
Возьмите контроллер за отсек для батареи и разъём наушников. Поднимите отсек для батареи от разъёма наушников, отделяя заднюю крышку от передней и от платы.
Шаг 3

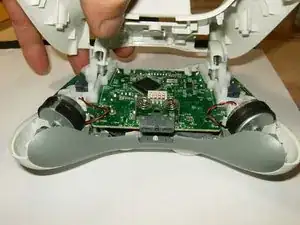

Наклоните нижнюю часть корпуса слегка в сторону триггеров и сдвиньте её с верхней части корпуса.

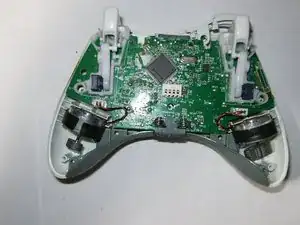

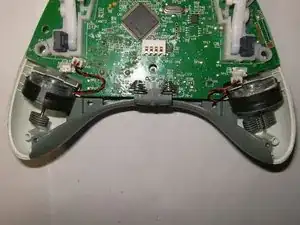

Вид изнутри контроллера. Обратите внимание, что у вибромоторов разные противовесы.

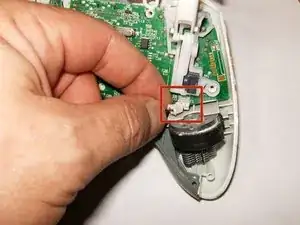

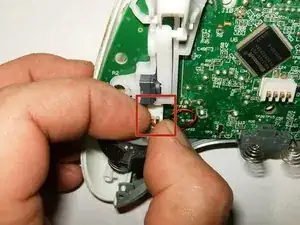

Отсоедините разъём от левого мотора (контроллер перевернут, то, что слева на контроллере, показано справа и т. д.).
Шаг 4
Отсоедините разъём от правого мотора.
Оба мотора отключены. Обратите внимание на расположение моторов внутри корпуса для последующей сборки.
Снимите плату.
Шаг 5
Обратите внимание на положение резиновых мембран передней части корпуса для сборки.

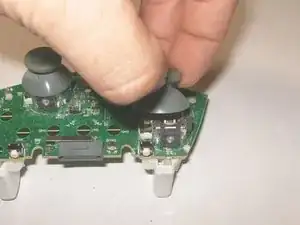

Чтобы снять насадки аналоговых стиков, просто потяните их с монтажных штырей.

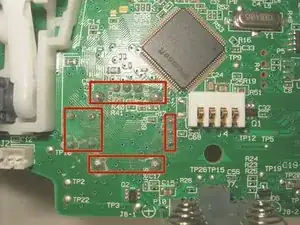

Переверните плату и найдите 14 паяных соединений.
Шаг 6
Нанесите немного флюса на оплетку для выпаивания.

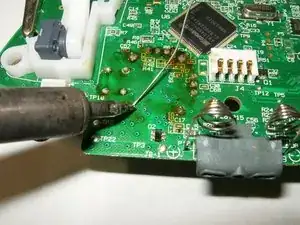

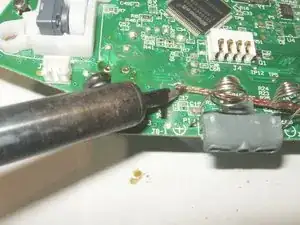

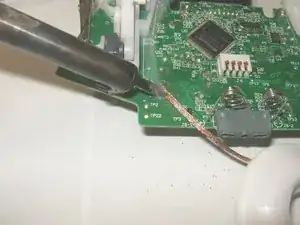

Выпаяйте соединения с помощью паяльника и оплетки.
Держитесь подальше от мелких SMD-компонентов, которые могут окружать паяные площадки.
Шаг 7

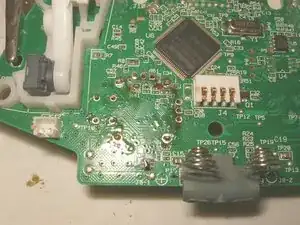

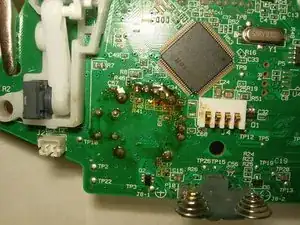

Все контакты выпаяны.

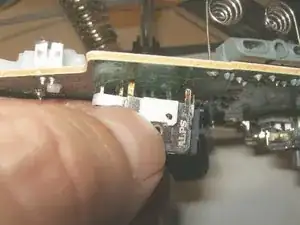

Осторожно попытайтесь вынуть аналоговый стик, убедившись, что все точки легко выходят с платы.
Если выпайка выполнена правильно, аналоговый стик должен легко выйти с платы.
Шаг 8

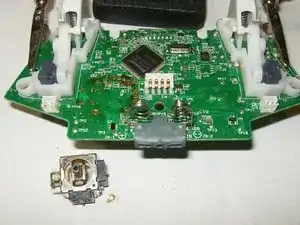

Снимите аналоговый стик.

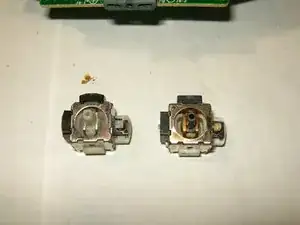

Всегда убедитесь, что замена подходит. Убедитесь, что у неё те же контакты и размеры.
Установите новый аналоговый стик в отверстия на плате. Убедитесь, что он заподлицо с платой.
Шаг 9
Нанесите флюс на все контакты перед пайкой. Я использую флюс, даже несмотря на то, что в моём припое он уже есть.
Припаяйте все 14 контактов. Убедитесь в хорошем соединении между контактами аналогового стика и паяными площадками на плате.

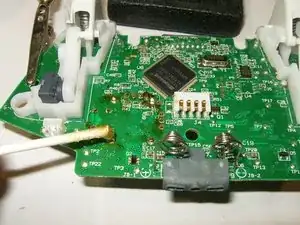

Все 14 контактов припаяны. Осталось только смыть флюс изопропиловым спиртом и собрать контроллер.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
