Замена нижней крышки PlayStation 3

Используйте наконечник лопатки, чтобы снять чёрную резиновую заглушку винта с боковой стороны PS3.

Заглушка винта может находиться под гарантийной наклейкой. После её снятия наклейка изменит внешний вид и покажет «VOID».

Выкрутите один 8,5 мм винт Torx с защитой T10 из смарт-панели.

Потяните смарт-панель в сторону отсека жёсткого диска, затем снимите её с корпуса PS3.

Обязательно сохраните маленький металлический кронштейн, свободно удерживаемый в верхней крышке, если он присутствует.

Удалите следующие семь винтов:

Шесть винтов Phillips 52 мм

Один винт Phillips 30 мм

Поднимите верхнюю крышку от её заднего края и поверните её к передней части PS3.

Снимите верхнюю крышку.

В верхнем заднем правом углу есть пластиковый крючок, расположенный в отверстии. Аккуратно подденьте пластиковый крючок немного с задней стороны устройства лопаткой, чтобы освободить заднюю правую часть корпуса.

Отключите кабель питания Blu-ray от материнской платы.

Тяните разъём строго вверх и наружу из его гнезда.

Поднимите привод Blu-ray от края, ближайшего к блоку питания, и поверните его от шасси достаточно, чтобы получить доступ к его ленточному кабелю.

С помощью ногтя отогните фиксирующий язычок в гнезде ленточного кабеля Blu-ray.

Убедитесь, что вы поднимаете фиксирующий язычок, а не само гнездо.

Вытащите ленточный кабель из его гнезда.

Удалите привод Blu-ray из PS3.

Если вы заменяете привод Blu-ray, перенесите кабель питания на новый привод.

Тяните ленточный кабель платы управления строго вверх и извлеките его из гнезда на материнской плате.

Удалите два винта Phillips 12 мм, крепящие плату управления к нижней крышке.

Снимите плату управления вместе с прикреплённым кабелем из PS3.

Удалите следующие восемь винтов, фиксирующих узел материнской платы к нижней крышке:

Семь винтов Phillips 12 мм (ph2)

Один винт Phillips 30 мм

Снимите кронштейн платы управления.

Используйте плоский конец лопатки, чтобы отжать крышку отсека жёсткого диска от нижней крышки.

Снимите крышку отсека жёсткого диска.

Поднимите узел материнской платы из нижней крышки.

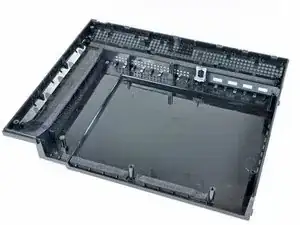

Остаётся нижняя крышка.
