Разборка блока питания PlayStation 3 CECHH01

С помощью ногтя или лопатки аккуратно снимите крышку.

Удалите винт PH1.

Вытащите жесткий диск.

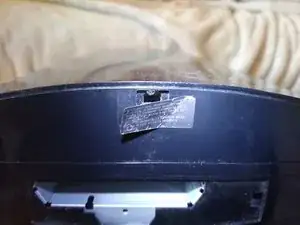

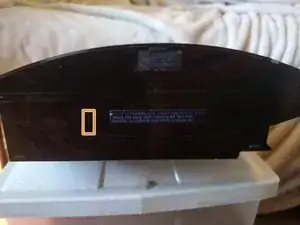

Снимите наклейку и лежащую под ней резиновую заглушку.

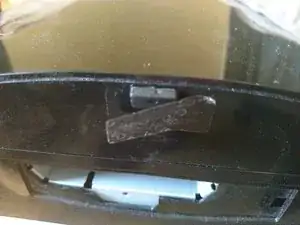

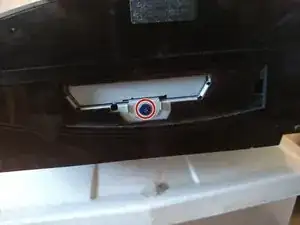

Удалите защитный винт T8 (иногда T10).

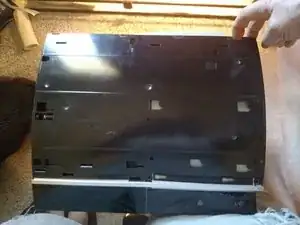

Тяните крышку на себя, чтобы снять ее.

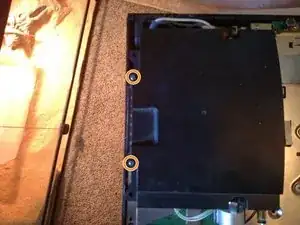

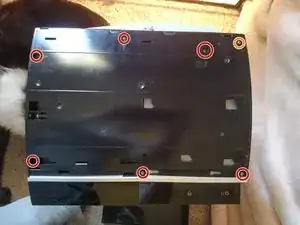

Удалите шесть длинных винтов среднего размера.

Удалите винт среднего размера. Этот винт удобно помечен буквой S, если вы забудете, куда он идет.

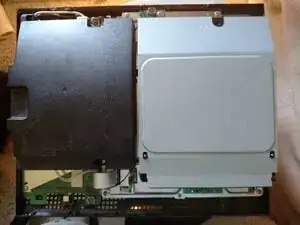

Плеер Blu-ray НЕ закреплен винтами. Не опрокидывайте консоль!

Нажмите пальцем на язычок рядом с винтом средней длины и поднимите. Корпус поворачивается по передней части.

При сборке поставьте передний край на место и поверните назад. Винты зафиксируют все на своих местах.

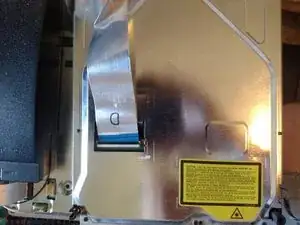

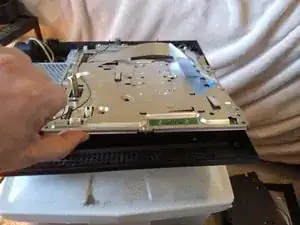

Переверните привод Blu-Ray и поднимите черный язычок, чтобы отсоединить ленточный кабель.

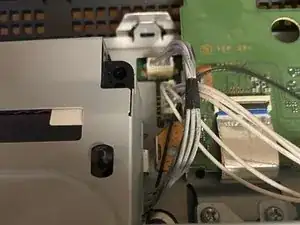

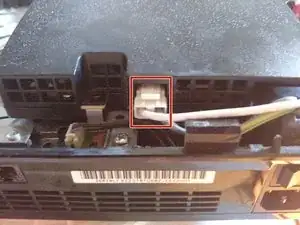

Отключите 4-контактный кабель, подключенный к приводу Blu-Ray.

Удалите винт M.

Удалите винты среднего размера.

Удалите длинные винты M.

При сборке винты с мелкой резьбой помечены буквой M.

Нажмите на защелку и потяните прямо наружу.

Потяните прямо наружу.

Не используйте металлическую лопатку! Там есть открытые контакты, которые могут вызвать короткое замыкание и удар током. Я не знал этого, когда делал разборку.

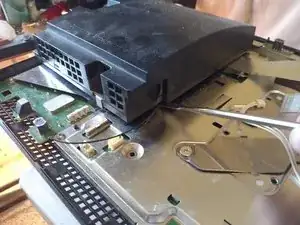

Используя что-то непроводящее, приподнимите этот угол, чтобы упростить извлечение.

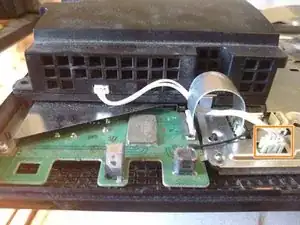

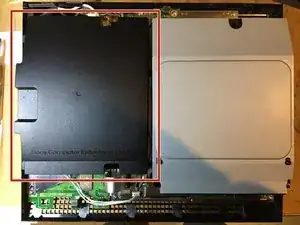

Тяните прямо вверх, чтобы вынуть блок питания.

Удалите короткие винты среднего размера.

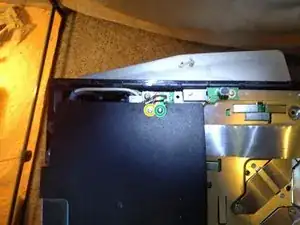

Удалите винт заземления.

Удалите винты радиатора и скобы.

Поднимите переднюю часть, чтобы снять.

Делайте это медленно. Радиаторы не закреплены винтами, и вы можете повредить ребра, если приложите слишком большую силу.

Это второй раз, когда я это разбирал. Поэтому на чипах нет термопасты. Ее там наносят. По моему мнению, слишком много.

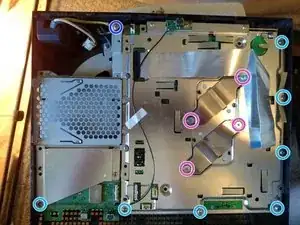

При сборке все места для винтов помечены. Если в отверстии нет маркера, не вкручивайте в него винт.

Открутите винты M и отключите батарейку платы. Ваша PS3 теперь не знает дату и время.

Я ошибся при сборке. Щит должен располагаться под верхней половиной корзины жесткого диска.

Поднимите эту сторону корзины HDD и пошевелите. Штырьки могут быть хитрыми.

Снимите экран над USB и контроллером Wi‑Fi.

Снимите контроллер USB и Wi‑Fi. Он поднимается прямо вверх. Снимите белую ленту.

Поднимите с этой стороны, чтобы снять экран материнской платы.

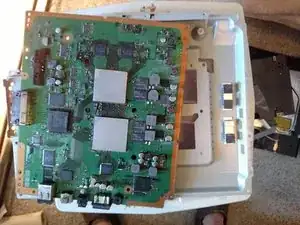

Материнская плата легко вынимается.

Окей, я забыл сделать фото до откручивания нижней части. Там четыре небольших винта среднего размера.

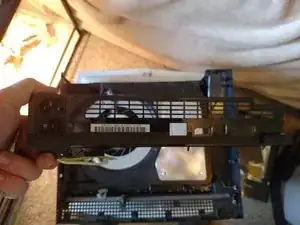

Задняя панель поднимается вверх.

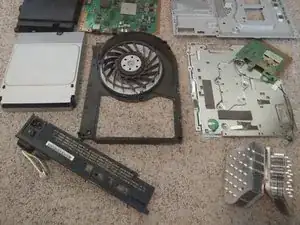

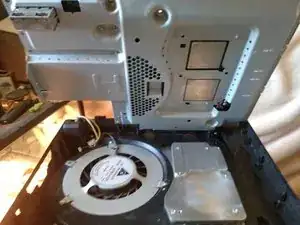

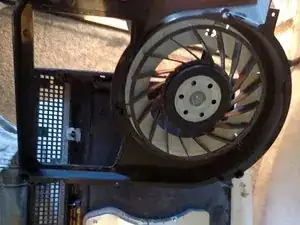

Вентилятор и крышка поднимаются прямо вверх.

Радиаторы не закреплены винтами и легко снимаются.

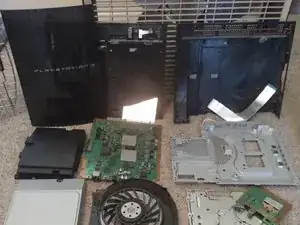

Вставьте сюда мудрость.

После выполнения шага 7 того руководства извлеките блок питания и продолжите с этого шага.

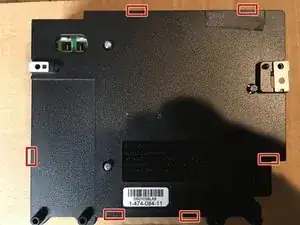

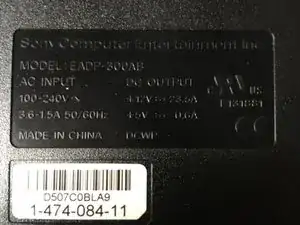

Удалите 3 винта Phillips с нижней стороны блока питания. Они удерживают верхнюю и нижнюю половины пластикового корпуса блока питания.

После удаления трех винтов пластиковый корпус блока питания все еще зафиксирован шестью пластиковыми защелками и зажимами по периметру шва. Это требует усилий, но если аккуратно поддевать края, в конечном итоге удастся освободить все защелки, не ломая пластик.

Даже если вы сломаете некоторые пластиковые защелки, корпус все равно будет надежно удерживаться тремя ранее удаленными винтами.

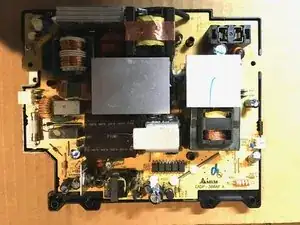

Печатная плата теперь предстает во всей своей красе.

Проверьте наличие вздутых или протекающих электролитических конденсаторов или очевидно сгоревших компонентов.

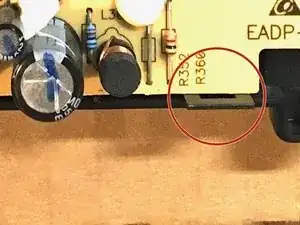

Небольшой трубчатый предохранитель впаян в плату возле левого края фото. Обязательно замените его, если нет непрерывности.
