Замена вентилятора PlayStation 3

Воспользуйтесь кончиком лопатки, чтобы снять черную резиновую заглушку винта с боковой стороны PS3.

Под заглушкой может находиться гарантийная наклейка. После снятия наклейка изменит внешний вид и покажет слово «VOID».

Выкрутите один 8,5-мм винт T10 Security Torx из умной пластины.

Потяните умную пластину в сторону отсека жесткого диска, затем снимите её с корпуса PS3.

Обязательно сохраните маленькую металлическую скобу, которая удерживается внутри верхней крышки, если она присутствует.

Выкрутите следующие семь винтов:

Шесть 52-мм винтов с крестообразным шлицем

Один 30-мм винт с крестообразным шлицем

Приподнимите верхнюю крышку с заднего края и поверните её в сторону передней части PS3.

Снимите верхнюю крышку.

В правом верхнем тыльном углу находится пластиковый крючок, зафиксированный в отверстии. Осторожно сдвиньте пластиковый крючок немного внутрь от задней части устройства лопаткой, чтобы освободить правый задний угол корпуса.

Отсоедините кабель питания дисковода Blu-ray от системной платы.

Тяните разъём строго вверх, из разъёма.

Приподнимите дисковод Blu-ray за край, ближайший к блоку питания, и поверните его от корпуса достаточно далеко, чтобы получить доступ к ленточному кабелю.

Используйте ноготь, чтобы приподнять фиксатор на разъёме ленточного кабеля дисковода Blu-ray.

Убедитесь, что Вы поднимаете именно фиксатор, а не сам разъём.

Извлеките ленточный кабель из разъёма.

Удалите дисковод Blu-ray из PS3.

Если Вы заменяете дисковод Blu-ray, перенесите кабель питания на новый дисковод.

Вытяните ленточный кабель платы управления строго вверх и из разъёма на системной плате.

Выкрутите два 12-мм винта с крестообразным шлицем, крепящих плату управления к нижнему корпусу.

Удалите плату управления и прикреплённый к ней кабель из PS3.

Выкрутите восемь следующих винтов, крепящих сборку системной платы к нижнему корпусу:

Семь 12-мм винтов с крестообразным шлицем (ph2)

Один 30-мм винт с крестообразным шлицем

Снимите кронштейн платы управления.

Воспользуйтесь плоским концом лопатки, чтобы отжать крышку отсека жёсткого диска от нижнего корпуса.

Снимите крышку отсека жёсткого диска.

Выньте сборку системной платы из нижнего корпуса.

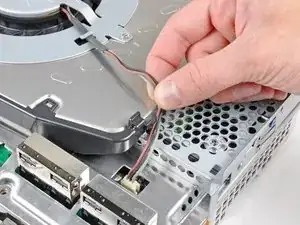

Перенаправьте кабели вентилятора, освободив их от пластикового выступа, выполненного в форме пальца, на радиаторе.

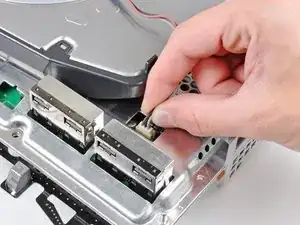

Отсоедините вентилятор от системной платы.

Тяните разъём строго вверх, из разъёма на системной плате.

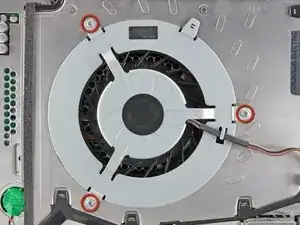

Выкрутите три 5,7-мм винта с крестообразным шлицем #0, крепящих вентилятор к радиатору.

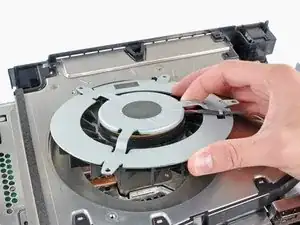

Снимите вентилятор с радиатора, следя за тем, чтобы не зацепить его кабели.
