Замена батарейки PRAM в PlayStation 3

Используйте наконечник лопатки, чтобы снять чёрную резиновую заглушку винта с боковой стороны PS3.

Заглушка винта может находиться под гарантийной наклейкой. После её снятия наклейка изменит внешний вид и покажет «VOID».

Удалите один 8,5 мм винт Torx с защитой T10 из смарт-панели.

Подтяните смарт-панель в сторону отсека жёсткого диска, затем снимите её с корпуса PS3.

Обязательно следите за небольшим металлическим кронштейном, свободно закреплённым в верхней крышке, если он установлен.

Снимите следующие семь винтов:

Шесть 52 мм винтов с крестовой шлицовой головкой

Один 30 мм винт с крестовой шлицовой головкой

Поднимите верхнюю крышку с заднего края и поверните её к передней части PS3.

Снимите верхнюю крышку.

В верхнем заднем правом углу имеется пластиковый крючок, расположенный в отверстии. Осторожно сдвиньте пластиковый крючок немного с задней части устройства лопаткой, чтобы освободить заднюю правую часть корпуса.

Отключите кабель питания Blu-ray-привода от материнской платы.

Тяните разъём строго вверх и наружу из гнезда.

Поднимите Blu-ray-привод со стороны, ближайшей к блоку питания, и поверните его от шасси достаточно, чтобы получить доступ к ленточному кабелю.

С помощью ногтя поднимите фиксирующий язычок в гнезде ленточного кабеля Blu-ray-привода.

Убедитесь, что вы поднимаете фиксирующий язычок, а не само гнездо.

Вытащите ленточный кабель из гнезда.

Удалите Blu-ray-привод из PS3.

При замене Blu-ray-привода перенесите кабель питания на новый привод.

Поднимите вверх и вытащите из гнезда на материнской плате ленточный кабель платы управления.

Снимите два 12 мм винта с крестовой шлицовой головкой, крепящие плату управления к нижнему корпусу.

Снимите плату управления вместе с прикреплённым кабелем из PS3.

Снимите следующие восемь винтов, фиксирующих узел материнской платы к нижнему корпусу:

Семь 12 мм винтов с крестовой шлицовой головкой (ph2)

Один 30 мм винт с крестовой шлицовой головкой

Снимите кронштейн платы управления.

Используйте плоский конец лопатки, чтобы поддеть крышку отсека жёсткого диска от нижнего корпуса.

Снимите крышку отсека жёсткого диска.

Поднимите узел материнской платы из нижнего корпуса.

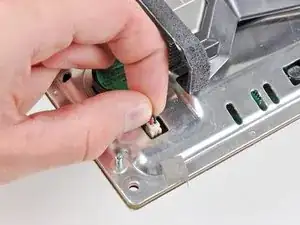

Отключите батарейку PRAM от материнской платы.

Будьте осторожны при отделении разъёма от гнезда, так как гнездо легко отламывается от материнской платы. По возможности приподдерживайте гнездо при подъёме разъёма.

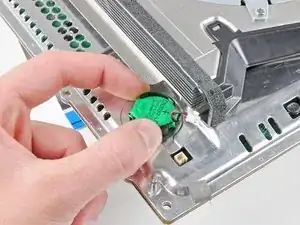

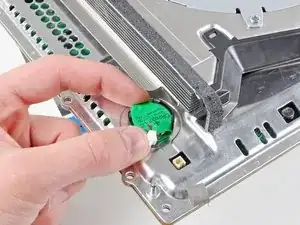

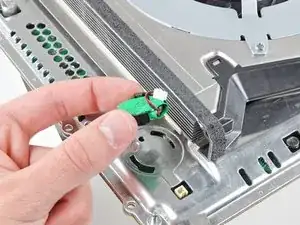

Поверните батарейку PRAM против часовой стрелки и извлеките её из шасси.
