Замена контрольной платы PlayStation 3

Воспользуйтесь кончиком лопатки, чтобы снять черную резиновую заглушку винта с боковой стороны PS3.

Заглушка может находиться под гарантийной наклейкой. Эта наклейка изменит вид и покажет "VOID" после удаления.

Удалите единственный винт T10 Security Torx длиной 8.5 мм со смарт-платы.

Потяните смарт-плату в сторону отсеке жесткого диска, затем поднимите её с корпуса PS3.

Обязательно следите за маленькой металлической скобой, которая свободно удерживается в верхней крышке, если она есть.

Удалите следующие семь винтов:

Шесть винтов Phillips длиной 52 мм

Один винт Phillips длиной 30 мм

Поднимите верхнюю крышку с её заднего края и поверните её к передней части PS3.

Удалите верхнюю крышку.

С правой задней стороны верхней части корпуса находится пластиковая защелка в отверстии. Осторожно подталкивайте пластиковую защелку спереди машины с помощью лопатки, чтобы освободить заднюю правую часть корпуса.

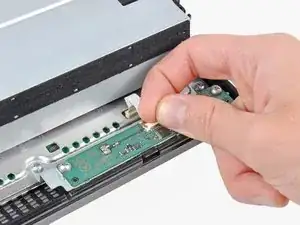

Используйте ноготь, чтобы поднять фиксирующий язычок на разъеме шлейфа контрольной платы.

Убедитесь, что вы поднимаете фиксирующий язычок, а не сам разъем.

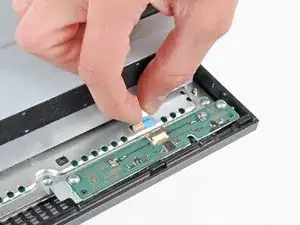

Вытяните шлейф контрольной платы из разъема.

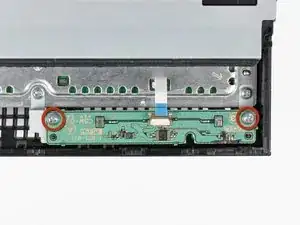

Удалите два винта Phillips длиной 12 мм, которые крепят контрольную плату к нижнему корпусу.
