Замена оптического привода Playstation 3

Снимите резиновую заглушку винта рядом с крышкой жёсткого диска с помощью лопатки.

Вывинтите винт, удерживающий верхнюю крышку, отверткой Torx T10.

Сдвиньте верхнюю крышку вниз примерно на 1,5 см.

Поднимите крышку и снимите её с PS3.

Вывинтите семь винтов в верхней крышке отверткой Phillips #2.

Один из винтов короче остальных. Короткий винт отмечен жёлтым.

Теперь можно снять верхнюю крышку.

Поднимите кожух оптического привода и отсоедините серые провода.

Не поднимайте его слишком высоко до отсоединения проводов.

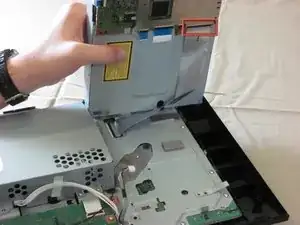

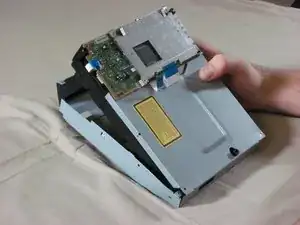

Наклоните переднюю часть кожуха оптического привода вверх.

Поднимите защёлку чёрного ленточного кабеля на задней стороне пальцем или лопаткой.

Отсоедините ленточный кабель.

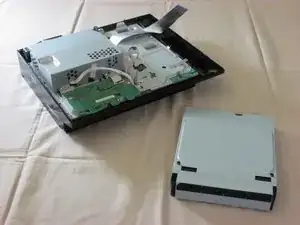

Снимите кожух оптического привода с PS3.

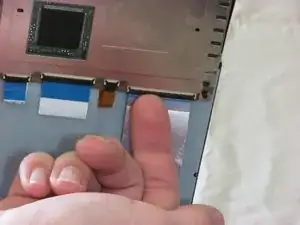

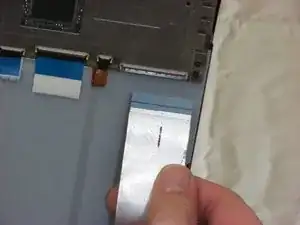

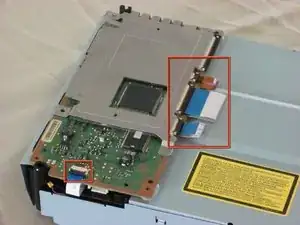

Переверните кожух оптического привода. К плате подключены четыре ленточных кабеля. С помощью лопатки или пальца поднимите каждую защёлку ленточного кабеля и отсоедините кабели.

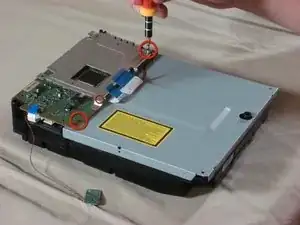

Вывинтите три винта на плате отверткой Phillips #00.

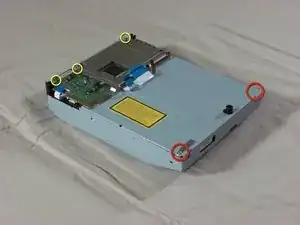

Вывинтите два серебристых винта на дне корпуса. Эти винты отличаются от винтов на плате и должны храниться отдельно.

Примечание: Более длинный из этих двух винтов удерживает металлическую планку, которая ослабляется, как показано на третьей фотографии.

Аккуратно выгните стороны металлического корпуса большим пальцем.

Выньте пластиковый корпус из металлического.

Переверните корпус так, чтобы плата была внизу, а оптический сенсор — вверху.

Вывинтите винт на оптическом сенсоре отверткой Phillips #00.

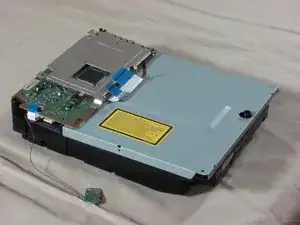

Снимите ленту на красном и чёрном проводах, подключённых к оптическому сенсору. С проводами, всё ещё подключёнными, снимите сенсор с корпуса.

Провода оптического сенсора очень тонкие. Они легко рвутся при приложении чрезмерной силы.

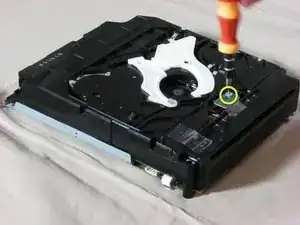

Вывинтите четыре чёрных винта по краям корпуса отверткой Phillips #00.

После выкручивания винтов пока не нужно раскрывать корпус.

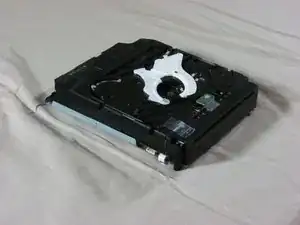

Переверните корпус снова.

Вывинтите оставшиеся винты в углах платы.

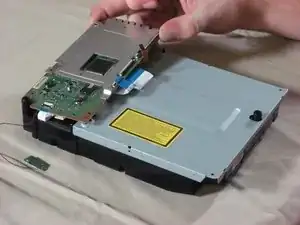

Поднимите плату с корпуса.

Экран из металла на плате не закреплён, поэтому не забудьте держать его вместе с платой.

Снимите металлическую пластину.

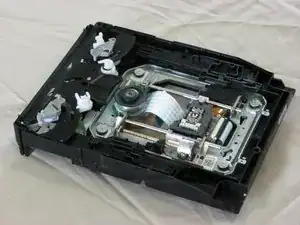

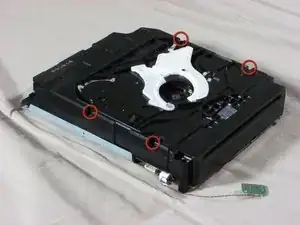

Переверните корпус. Снимите чёрную пластиковую крышку так, чтобы привод и его корпус соответствовали первой фотографии.

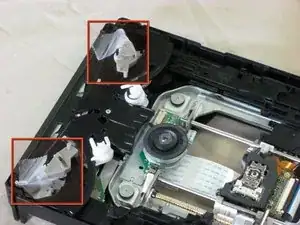

Действуйте осторожно. Внутри оптического привода есть свободные детали. Рекомендуем зафиксировать эти части скотчем.

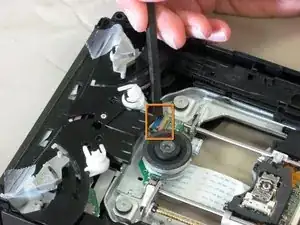

С помощью лопатки поднимите коричневую защёлку и отсоедините маленький ленточный кабель.

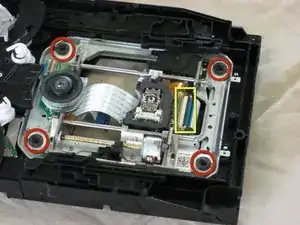

Вывинтите четыре толстых винта в углах оптического привода.

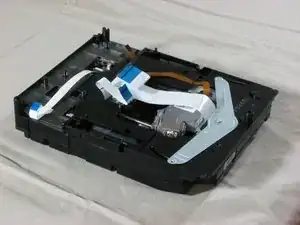

С помощью лопатки поднимите чёрную защёлку и отсоедините больший ленточный кабель.

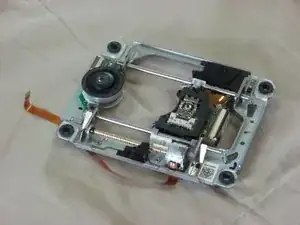

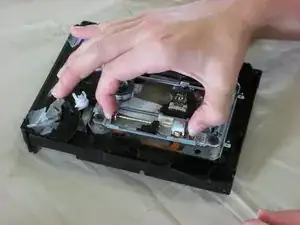

Аккуратно выньте оптический привод из корпуса.
