Возможный ремонт YLOD на PlayStation 3

Используйте наконечник лопатки, чтобы снять чёрную резиновую заглушку винта с боковой стороны PS3.

Заглушка винта может находиться под гарантийной наклейкой. Эта наклейка изменит внешний вид и покажет «VOID» после её снятия.

Удалите один защитный винт Torx T10 длиной 8,5 мм со смарт-панели.

Потяните смарт-панель в сторону от отсека жёсткого диска, затем приподнимите её с корпуса PS3.

Обязательно следите за небольшой металлической скобой, свободно удерживаемой в верхней крышке, если она имеется.

Снимите следующие семь винтов:

Шесть винтов Phillips 52 мм

Один винт Phillips 30 мм

Поднимите верхнюю крышку за задний край и поверните её в сторону передней части PS3.

Снимите верхнюю крышку.

В верхнем заднем правом углу есть пластиковый крючок, расположенный в отверстии. Осторожно подденьте пластиковый крючок сзади машины лопаткой, чтобы освободить заднюю правую часть корпуса.

Отключите кабель питания Blu-ray от материнской платы.

Тяните разъём строго вверх и вынимайте из гнезда.

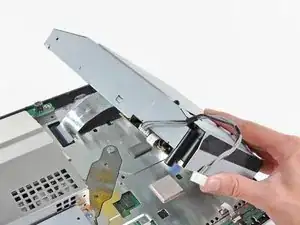

Поднимите Blu-ray привод с края, ближайшего к блоку питания, и поверните его от шасси настолько, чтобы получить доступ к ленточному кабелю.

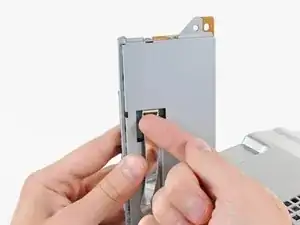

Используйте ноготь, чтобы откинуть фиксирующую защёлку на гнезде ленточного кабеля Blu-ray.

Убедитесь, что Вы поддеваете фиксирующую защёлку, а не само гнездо.

Вытяните ленточный кабель из гнезда.

Снимите Blu-ray привод с PS3.

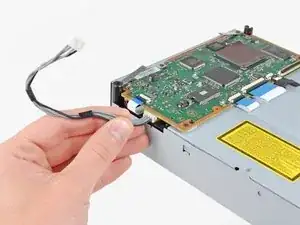

Если Вы заменяете Blu-ray привод, перенесите кабель питания на новый привод.

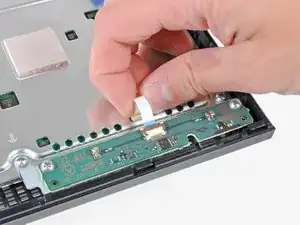

Потяните ленточный кабель платы управления строго вверх и выньте его из гнезда на материнской плате.

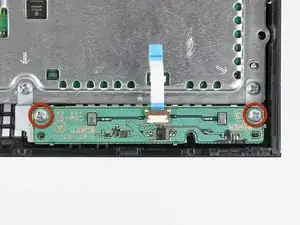

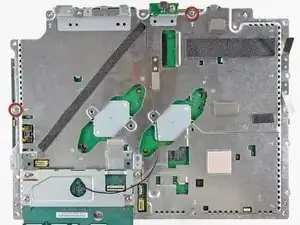

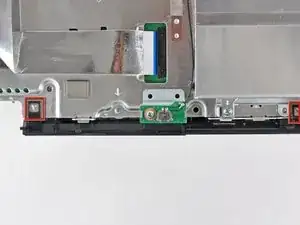

Снимите два винта Phillips 12 мм, крепящие плату управления к нижнему корпусу.

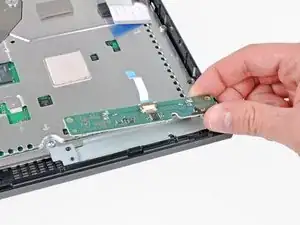

Снимите плату управления с присоединённым кабелем с PS3.

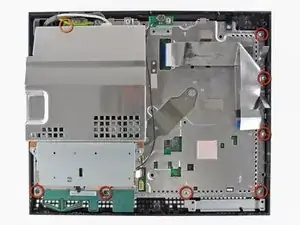

Снимите следующие восемь винтов, крепящих узел материнской платы к нижнему корпусу:

Семь винтов Phillips 12 мм (ph2)

Один винт Phillips 30 мм

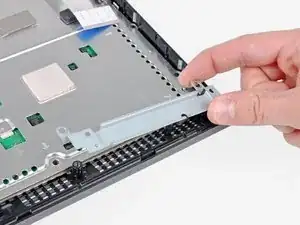

Снимите кронштейн платы управления.

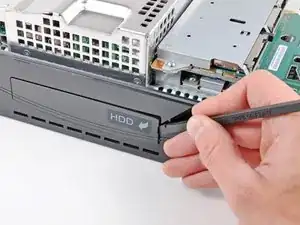

Используйте плоский конец лопатки, чтобы отжать крышку отсека жёсткого диска от нижнего корпуса.

Снимите крышку отсека жёсткого диска.

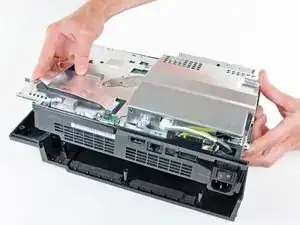

Выньте узел материнской платы из нижнего корпуса.

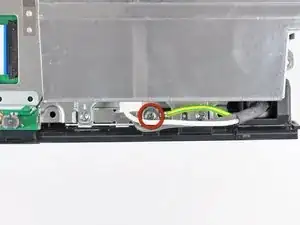

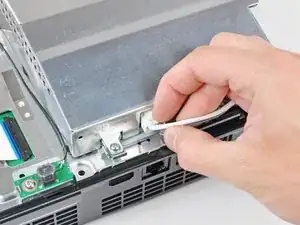

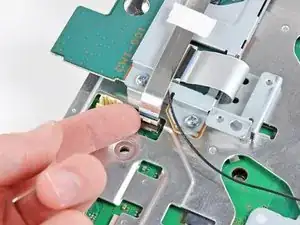

Снимите винт Phillips 7,7 мм, закрепляющий заземляющий ремешок к шасси.

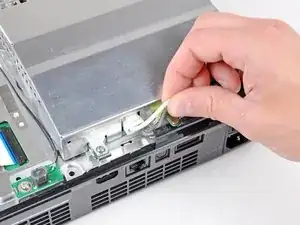

Отведите кабели питания сети немного от задней крышки для свободы доступа к разъёму питания.

Нажимая на фиксатор, вытащите разъём питания из гнезда на блоке питания.

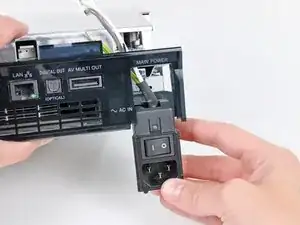

Выньте сетевой ввод снизу задней крышки, следя за тем, чтобы его кабели не зацепились.

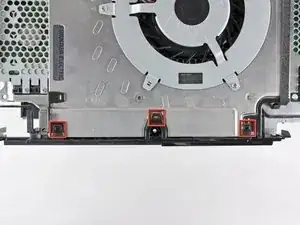

Легко оттягивая заднюю крышку от платы логики, используйте плоский конец лопатки, чтобы освободить защёлки вдоль верхнего и нижнего краёв задней крышки.

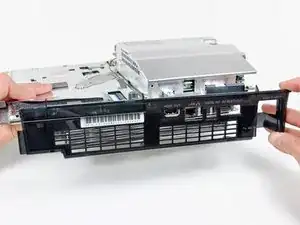

Снимите заднюю крышку с узла материнской платы.

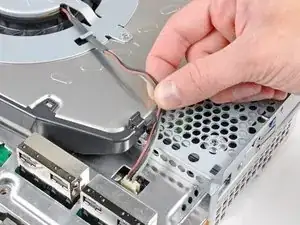

Выведите кабели вентилятора из пластикового держателя, сформованного в радиаторе.

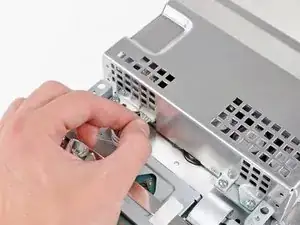

Отключите вентилятор от материнской платы.

Тяните разъём строго вверх и вынимайте из гнезда.

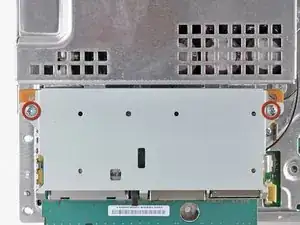

Удалите два крестообразных винта Phillips 9 мм, крепящих кардридер к шасси.

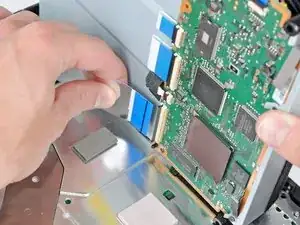

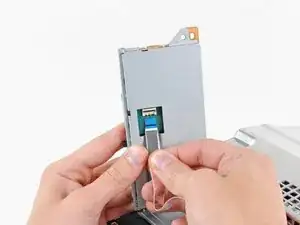

Поднимите кардридер из PS3 достаточно, чтобы получить доступ к его ленточному кабелю.

Поднимите фиксирующий язычок в разъёме ленточного кабеля кардридера.

Убедитесь, что Вы поддевaете фиксирующий язычок, а не сам разъём.

Выньте ленточный кабель из разъёма и удалите кардридер.

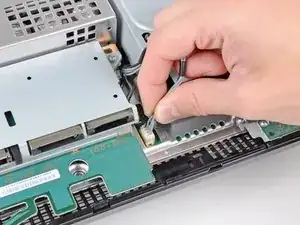

Отключите кабели DC-In от передней части радиатора.

Тяните разъём в направлении передней части PS3.

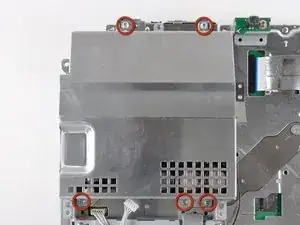

Удалите пять крестообразных винтов Phillips 9 мм, крепящих блок питания к шасси.

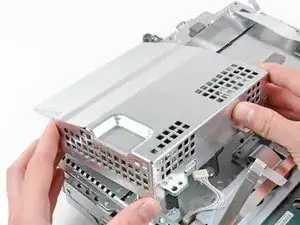

Поднимите блок питания за передний край, чтобы освободить два штыря, прикреплённых к материнской плате.

Снимите блок питания.

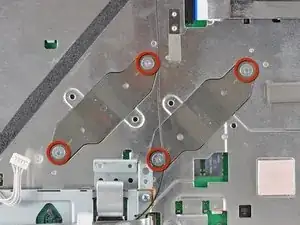

Удалите четыре крестообразных винта Phillips с выступом 16,5 мм, крепящих радиатор к материнской плате.

Снимите две скобы, удерживаемые под винтами, которые Вы только что удалили.

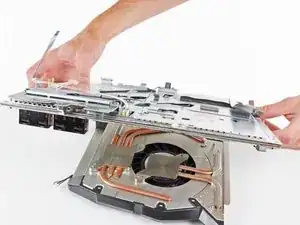

Поднимите узел материнской платы с радиатора.

Радиатор может по-прежнему удерживаться термопастой. В этом случае аккуратно подденьте радиатор, чтобы отделить его от корпуса материнской платы. Следите, чтобы не погнуть медные трубки радиатора.

Обязательно нанесите новый слой термопасты при повторном закреплении радиатора.

Никогда не наносили термопасту? Наше руководство по термопасте делает это проще.

Если вы следуете руководству по ремонту YLOD, далее будет показано, куда наносить заменяющую термопасту.

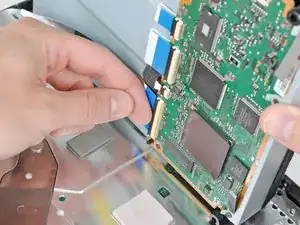

Поднимите фиксирующий язычок в разъёме ленточного кабеля Blu-ray.

Убедитесь, что Вы поддевaете фиксирующий язычок, а не сам разъём.

Снимите ленточный кабель Blu-ray.

Поднимите язычок в разъёме ленточного кабеля кардридера и извлеките ленточный кабель.

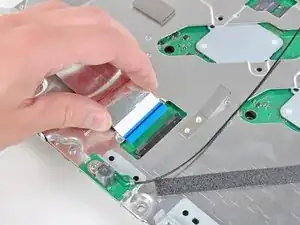

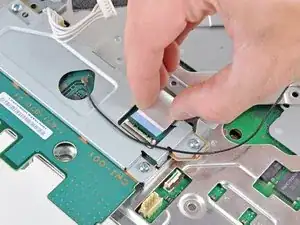

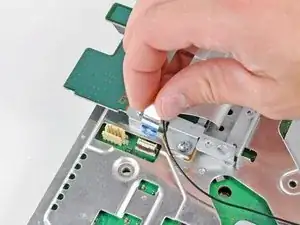

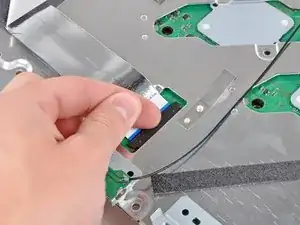

Поднимите фиксирующий язычок в разъёме ленточного кабеля Wi‑Fi/Bluetooth.

Выньте ленточный кабель Wi‑Fi/Bluetooth из разъёма.

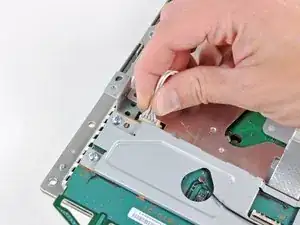

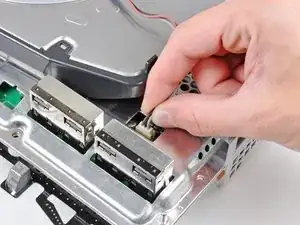

Отключите кабель DC-In от материнской платы и отложите его в сторону.

Тяните разъём прямо вверх и наружу из его гнезда на материнской плате.

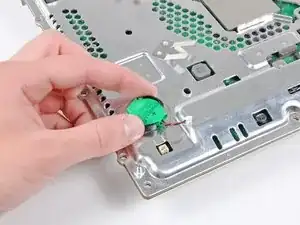

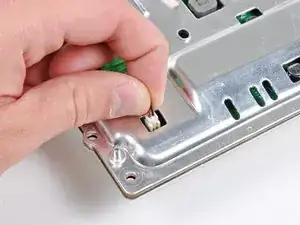

Отключите батарею PRAM от материнской платы.

Разъём PRAM хрупкий и может отломиться от материнской платы. По возможности при отсоединении фиксируйте разъём рукой.

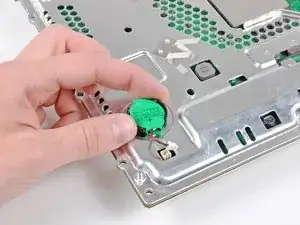

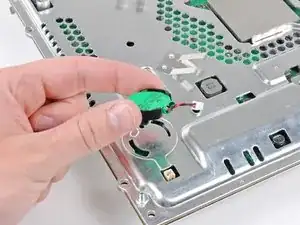

Поверните батарею PRAM слегка против часовой стрелки и извлеките её из узла материнской платы.

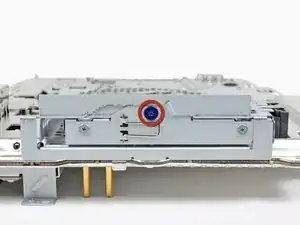

Удалите синий крестообразный винт Phillips 8 мм, крепящий корзину жёсткого диска к шасси.

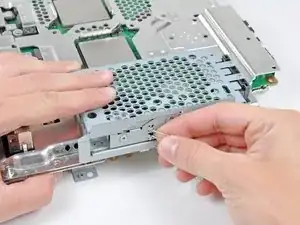

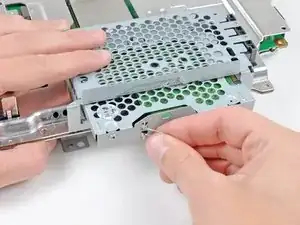

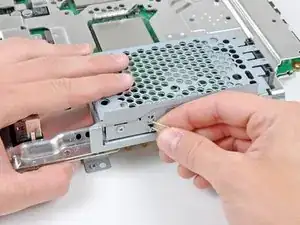

Подтолкните корзину жёсткого диска в направлении передней части узла материнской платы.

Извлеките жёсткий диск из узла материнской платы.

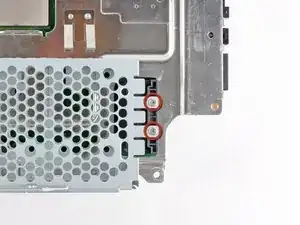

Удалите два крестообразных винта #0 Phillips 3,7 мм, крепящих шасси к разъёму жёсткого диска.

Удалите два крестообразных винта #0 Phillips 8,3 мм, скрепляющих две половины материнской платы.

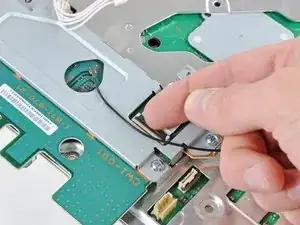

Аккуратно протяните ленточный кабель Wi‑Fi/Bluetooth через отверстие в верхней крышке материнской платы.

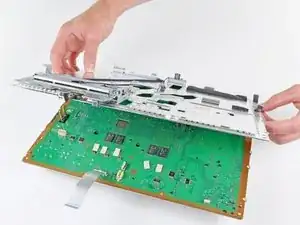

Снимите верхнюю крышку материнской платы.

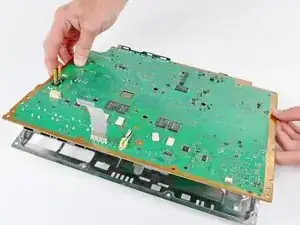

Снимите материнскую плату с нижней крышки материнской платы.

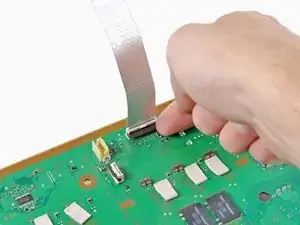

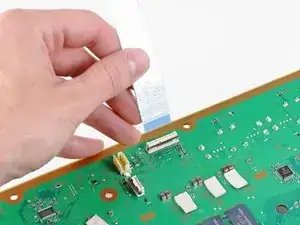

Поднимите фиксирующий язычок в разъёме ленточного кабеля Wi‑Fi/Bluetooth.

Снимите ленточный кабель Wi‑Fi/Bluetooth с материнской платы.

Материнская плата остаётся.

Найдите на материнской плате конденсаторы NEC/TOKIN.

Выберите один конденсатор, с которого начнёте работу.

Снимите пластиковый верх конденсатора с помощью металлической лопатки.

Удалите оставшиеся остатки конденсатора.

Очистите область спиртом и зубной щёткой/ватной палочкой (или аналогичными средствами).

Нанесите немного припоя на контакты (жала).

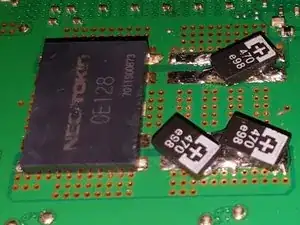

Установите новые конденсаторы под небольшим углом, убедившись, что ориентированы правильно.

Внешняя шина — положительная сторона.

Разогрейте паяльник и нанесите олово на жало.

Припаяйте одну сторону конденсатора, затем припайте другую сторону.

Припаяйте остальные 3 конденсатора на материнскую плату PS3.

Повторите этот процесс для остальных 7 конденсаторов NEC/TOKIN на материнской плате PS3.
