Замена лазера BluRay в PlayStation 3

Используйте наконечник лопатки, чтобы снять чёрную резиновую заглушку винта с боковой стороны PS3.

Заглушка винта может находиться под гарантийной наклейкой. При её снятии наклейка изменит внешний вид и покажет "VOID".

Удалите один 8,5 мм винт Torx с защитой T10 со смарт-панели.

Потяните смарт-панель в сторону отсека жёсткого диска, затем поднимите её с корпуса PS3.

Обязательно сохраните маленький металлический кронштейн, свободно закреплённый в верхней крышке, если он имеется.

Удалите следующие семь винтов:

Шесть винтов Phillips 52 мм

Один винт Phillips 30 мм

Поднимите верхнюю крышку от её заднего края и поверните её к передней части PS3.

Снимите верхнюю крышку.

Сзади, в правом верхнем углу, в отверстии расположен пластиковый крючок. Аккуратно подденьте пластиковый крючок с задней стороны устройства лопаткой, чтобы освободить заднюю правую часть корпуса.

Отключите кабель питания Blu-ray от материнской платы.

Тяните разъём строго вверх и вынимайте его из гнезда.

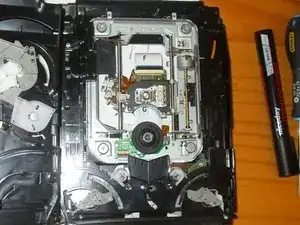

Поднимите дисковод Blu-ray со стороны, ближайшей к блоку питания, и поверните его от шасси настолько, чтобы получить доступ к ленточному кабелю.

Используйте ноготь, чтобы поднять фиксирующую защёлку в разъёме ленточного кабеля Blu-ray.

Убедитесь, что вы поднимаете фиксирующую защёлку, а не сам разъём.

Выньте ленточный кабель из разъёма.

Удалите дисковод Blu-ray из PS3.

Если вы заменяете дисковод Blu-ray, перенесите питание на новый дисковод.

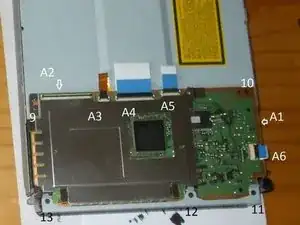

Ленточный кабель A2 был удалён в шаге 9 предыдущего руководства. Теперь удалите ленточные кабели A3, A4, A5 и A6, используя ноготь для подъёма защёлок ленточных разъёмов.

Отверткой Ph#00 снимите винты 9, 10, 11, 12 и 13.

Обратите внимание, что винты 11 и 13 закрепляют стабилизатор на некоторых моделях. Они показаны на третьем фото в шаге 9, и вам нужно будет запомнить их положение для сборки.

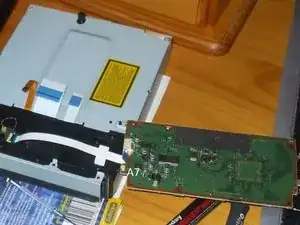

С большой осторожностью отогните плату управления BluRay, поднимая левую сторону контроллера вверх и поддевая её вправо. Держите правую сторону контроллера близко к дисководу BluRay, так как красно-чёрный кабель A7 хрупок.

Снимите кабель A7 — кабель, соединяющий датчик извлечения диска PS3 с платой управления.

Удалите винты 14 и 15.

Часть C — это стабилизатор и контакт заземления, помогающие поглощать движение при работе Blu-ray привода. Он может располагаться в другом месте вашего привода в зависимости от производителя. Также могут быть дополнительные такие элементы. При сборке обязательно верните этот стабилизатор на то же место, где он был изначально, даже если его положение отличается от показанного в статье. Невыполнение этого требования может привести к повреждению диска.

Снимите серебристую крышку привода.

Удалите винты 16, 17, 18, 19 и 20.

Снимите магнитный шпиндель D.

Снимите верхнюю часть привода, снова аккуратно избегая повреждения красно-чёрного кабеля.

Удалите винты 21 и 22 и кронштейны, которые они удерживают.

Теперь снимите планку E.

Отстегните ленточный кабель F.

Снимите и замените сборку лазера G на новый модуль лазера.

Сборку выполняйте в обратном порядке для восстановления работоспособности.

Известно, что лазер KES-400AAA совместим со следующими моделями: CECHE03, CECHA03, CECHC03, CECHG03, CECHB0 и CECHC03, но существуют и другие варианты, поддерживающие сборку KES-400AAA. Обратитесь к продавцу за дополнительной информацией. Как правило, более старые модели с 4 портами USB используют KES-400AAA, а модели с 2 портами USB — сборку лазера KES-410CA.
