Замена корпуса материнской платы Playstation 3
Это руководство предоставляет необходимые шаги для удаления всего корпуса материнской платы из Playstation 3.
Шаг 1
Удалите резиновую накладку с винта рядом с крышкой жесткого диска с помощью лопатки.
Шаг 2
Удалите винт, удерживающий верхнюю крышку, с помощью отвертки Torx T10.
Шаг 3
Сдвиньте верхнюю крышку вниз примерно на пол дюйма.
Поднимите крышку с PS3.
Шаг 4
Удалите семь винтов на верхней крышке с помощью отвертки Phillips #2.
Один из винтов короче остальных. Короткий винт помечен желтым.
Шаг 5
Теперь вы можете снять верхнюю крышку.
Шаг 6
Отключите белые провода, подключенные к беспроводной плате. Существует два набора проводов: один спереди, другой сзади.
Нажмите на вкладку разъема, чтобы отключить провода.
Удалите два винта на передней части блока питания.
Шаг 7
Удалите винты на задней стороне блока питания с помощью отвертки Phillips #2.
Шаг 8
Удалите блок питания, подняв его прямо вверх.
Шаг 9

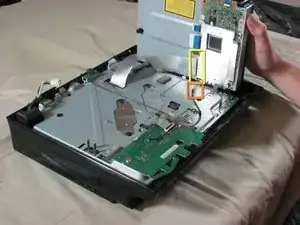

Отключите кабель питания оптического привода.
Отсоедините шлейф, соединяющий оптический привод с материнской платой.

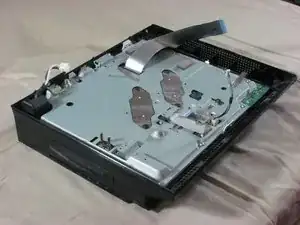

Отложите оптический привод в сторону.
Шаг 10

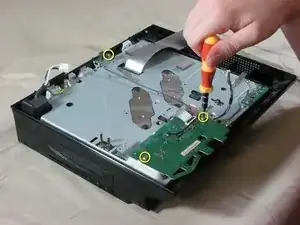

Удалите три винта (Phillips #2) с беспроводной платы и антенны.

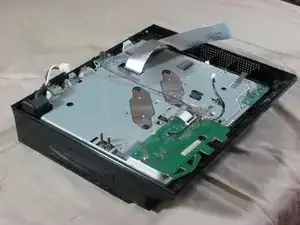

Отсоедините шлейф, соединяющий беспроводную плату с материнской платой.
Шаг 11
Удалите девять винтов (Phillips #2) по периметру металлической плиты, покрывающей материнскую плату.
Шаг 12

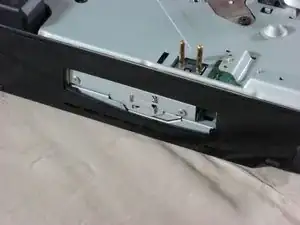

Удалите крышку жесткого диска с помощью лопатки.
Поднимите металлический корпус из пластикового нижнего корпуса.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
