Замена блока питания PlayStation 3

Используйте наконечник лопатки, чтобы снять чёрную резиновую заглушку винта с боковой стороны PS3.

Заглушка может находиться под гарантийной наклейкой. Эта наклейка изменит внешний вид и покажет «VOID» после её удаления.

Выверните один винт Security Torx T10 длиной 8,5 мм со смарт-панели.

Потяните смарт-панель в сторону отсека для жесткого диска, затем снимите её с корпуса PS3.

Обязательно сохраните маленький металлический кронштейн, свободно удерживаемый в верхней крышке, если он имеется.

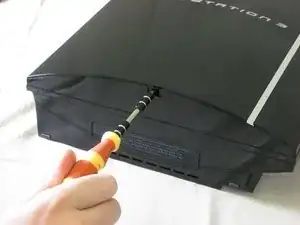

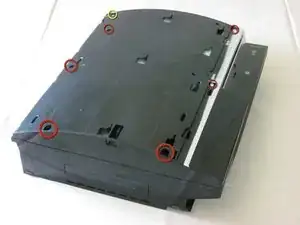

Выверните следующие семь винтов:

Шесть винтов Phillips длиной 52 мм

Один винт Phillips длиной 30 мм

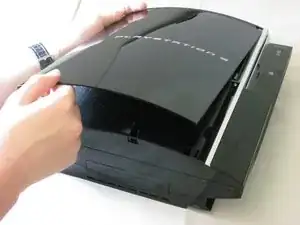

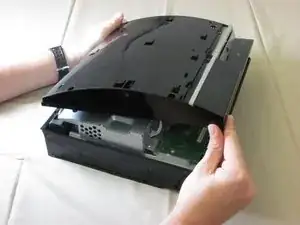

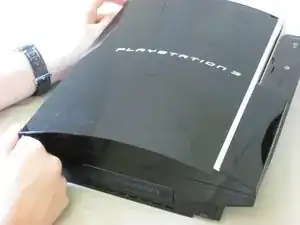

Поднимите верхнюю крышку за задний край и поверните её в сторону передней части PS3.

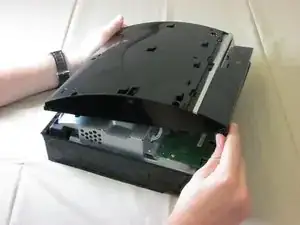

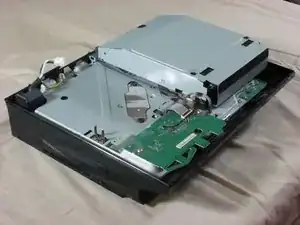

Снимите верхнюю крышку.

В верхнем заднем правом углу находится пластиковый крючок, расположенный в отверстии. Аккуратно отожмите пластиковый крючок сзади корпуса с помощью лопатки, чтобы освободить заднюю правую часть корпуса.

Выверните два винта Phillips длиной 9 мм, которыми считыватель карт памяти крепится к шасси.

Поднимите считыватель карт памяти из PS3, чтобы получить доступ к его кабелю.

Поднимите фиксирующий язычок в разъёме ленточного кабеля считывателя карт памяти.

Убедитесь, что Вы поднимаете фиксирующий язычок, а не сам разъём.

Вытащите ленточный кабель из разъёма.

Снимите считыватель карт памяти с PS3.

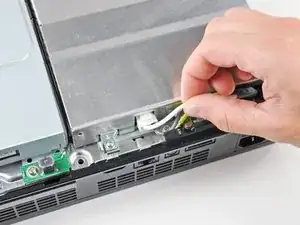

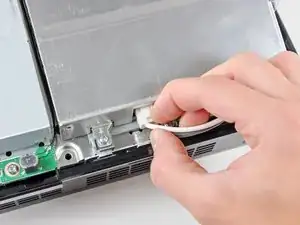

Потяните кабели DC-In в сторону передней части PS3, чтобы отключить их от блока питания.

Немного отведите кабели AC-In от задней крышки, чтобы освободить доступ к разъёму AC-In.

Удерживая защёлку, вытяните разъём AC-In из его гнезда на блоке питания.

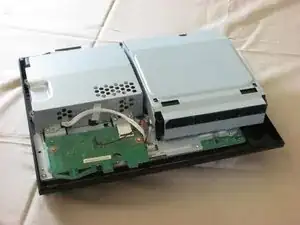

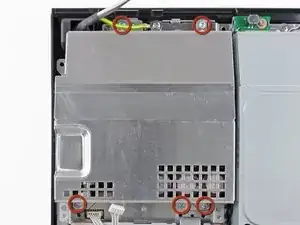

Выверните пять винтов Phillips длиной 9 мм, которыми блок питания крепится к шасси.

Поднимите блок питания вверх за передний край, чтобы отсоединить его от столбиков, прикреплённых к материнской плате.

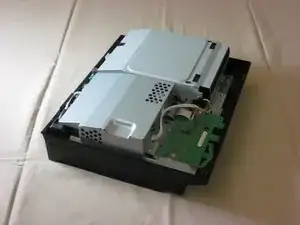

Снимите блок питания.
