Замена материнской платы PSP 300x

Положите PSP лицевой стороной вниз и найдите крышку батарейного отсека на левой стороне устройства.

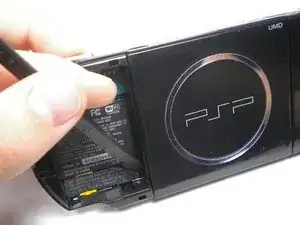

Подденьте и снимите крышку батареи, чтобы получить доступ к аккумулятору.

Извлеките аккумулятор.

Отклейте гарантийную наклейку, расположенную за аккумулятором, лопаткой или ногтем.

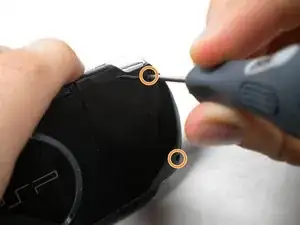

Открутите все четыре винта на задней панели PSP крестовой отверткой Phillips #00.

Два находятся под гарантийной наклейкой аккумулятора.

Два находятся на правой стороне PSP.

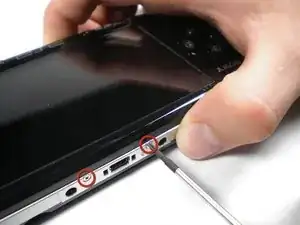

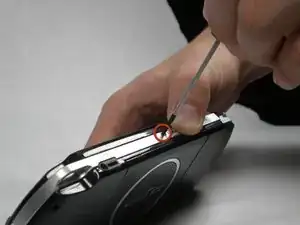

Затем открутите два винта, расположенных в верхней части PSP.

Далее снимите один винт с нижнего торца PSP (расположен рядом со штрихкодом).

Вставьте лопатку между внешним корпусом PSP, начиная с кнопки «R», и осторожно подденьте корпус.

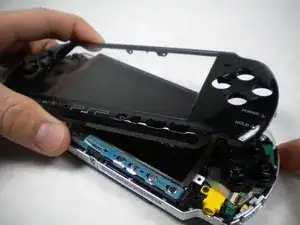

Полностью снимите переднюю панель корпуса.

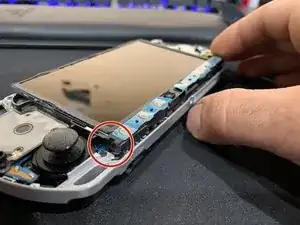

Сдвиньте панель «homebar» вправо, чтобы освободить защёлку, расположенную на правой стороне ЖК-экрана.

НЕ снимайте панель полностью, она по-прежнему подключена ленточными кабелями.

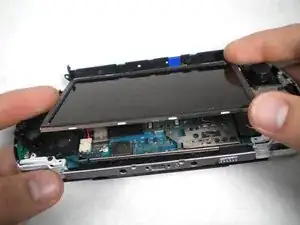

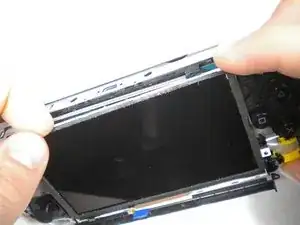

Медленно приподнимите ЖК-экран начиная с верхнего угла.

Экран подключён ленточными кабелями, поэтому не снимайте его полностью.

На фото ориентация PSP перевёрнута.

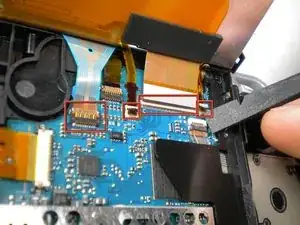

Поднимите маленькие коричневые фиксаторы четырёх разъёмов ленточных кабелей с помощью лопатки или ногтя.

Выньте все четыре ленточных кабеля.

Теперь снимите ЖК-экран и панель «homebar» с PSP.

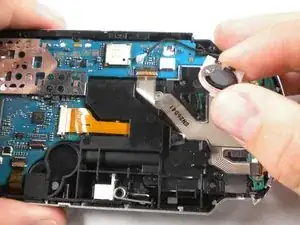

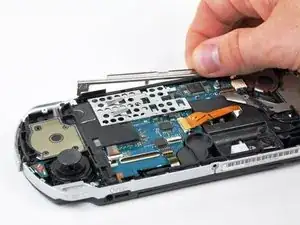

Снимите металлическую пластину, расположенную над ЖК-экраном.

При сборке убедитесь, что тиснёные буквы направлены вниз, а большой язычок располагается прямо над материнской платой справа от левой триггер-кнопки.

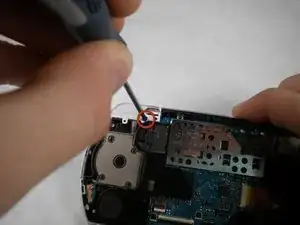

Выверните винт, крепящий левую триггер-кнопку «L» к PSP.

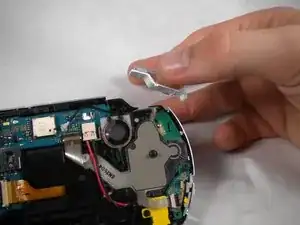

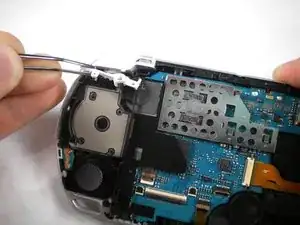

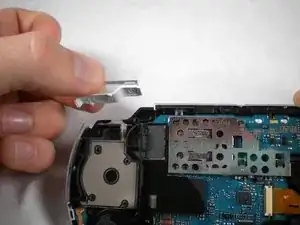

Снимите белую пластиковую деталь, удерживающую левую триггер-кнопку на месте.

Снимите левую триггер-кнопку «L» с PSP.

Выверните винт, закрепляющий правую триггер-кнопку «R».

Снимите белую пластиковую деталь, удерживающую правую триггер-кнопку на месте.

Снимите правую триггер-кнопку «R» с PSP.

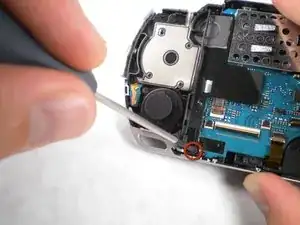

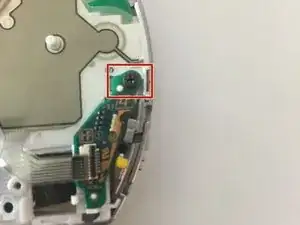

Выверните винт на нижнем левом торце PSP.

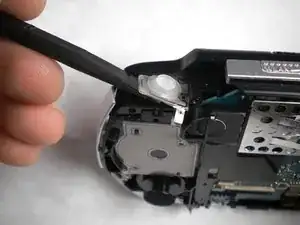

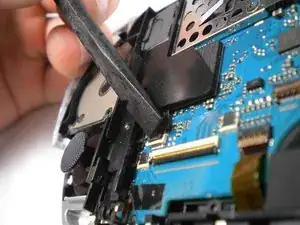

Аккуратно, чтобы не повредить ленточный кабель, подденьте лопаткой клейкую кнопку левой триггер-кнопки и снимите её с PSP.

С помощью ногтя или лопатки поднимите фиксатор на разъёме ленточного кабеля крестовины и левой триггер-кнопки.

Поднимите чёрный пластиковый крепёж вместе с контактной площадкой крестовины, отсоединив ленточный кабель при этом.

Отсоедините кабель от разъёма и снимите всю чёрную деталь с PSP.

Выверните винт, удерживающий аналоговый джойстик на месте.

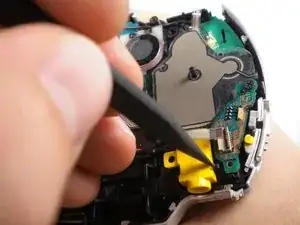

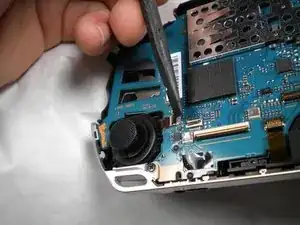

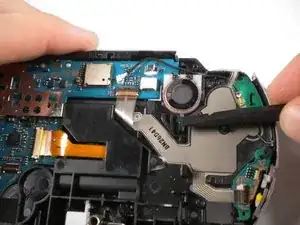

Поднимите фиксатор на разъёме ленточного кабеля аналогового джойстика.

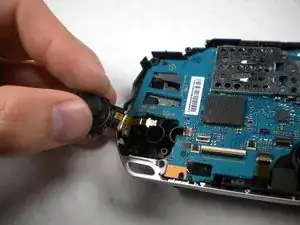

Снимите аналоговый джойстик с PSP.

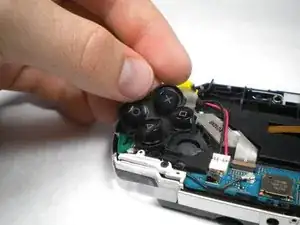

После снятия ЖК-экрана панель кнопок легко поддаётся демонтажу.

Поднимите фиксатор и отсоедините ленточный кабель над разъёмом питания.

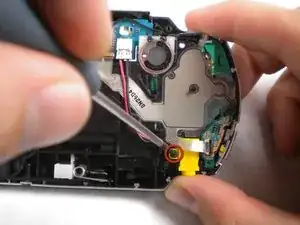

Выверните винт, крепящий разъём питания.

Осторожно отогните чёрную защёлку, удерживающую разъём питания, и потяните разъём вверх, чтобы освободить его из этого зажима.

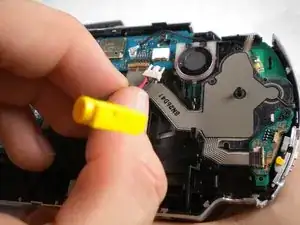

Отсоедините штекер, соединяющий разъём питания с материнской платой.

Удалите разъём питания.

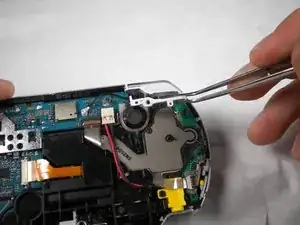

Нажмите на чёрную защёлку в нижней части динамика, чтобы вытащить динамик из посадочного места, и снимите динамик.

Динамик находится на пружине, поэтому следите за ним: при нажатии защёлки он может выскочить в воздух. Будьте осторожны, чтобы не потерять и не повредить его!

Убедитесь, что новый/заменённый динамик не выскочит при сборке.

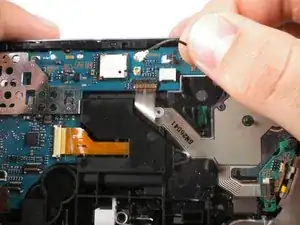

Осторожно снимите кабель, поднимая его вверх от разъёма, подключённого к материнской плате.

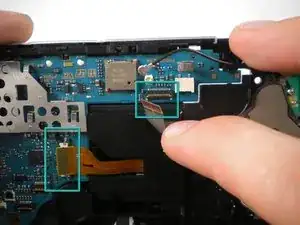

Поднимите обе защёлки и снимите оба кабеля, как показано.

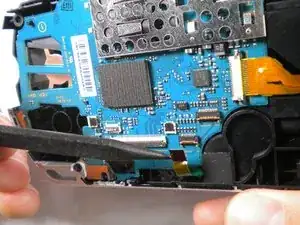

Поднимите защёлку и снимите ленточный кабель, расположенный по нижнему краю PSP.

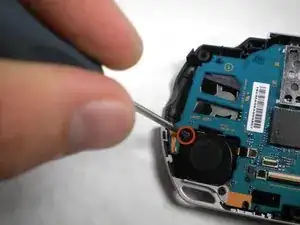

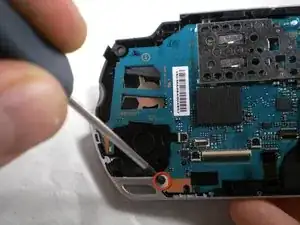

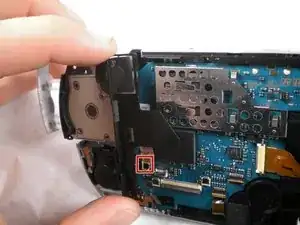

Используйте отвёртку Phillips #00, чтобы выкрутить нижний левый винт, крепящий PSP.

Снимите винт, расположенный в верхней части панели выключателя питания.

Аккуратно подденьте и снимите панель со стороны переключателя.

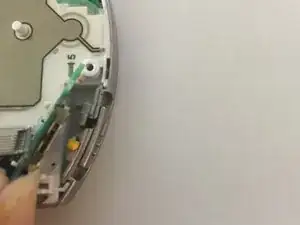

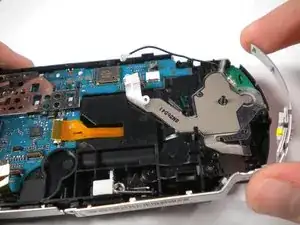

Снимите серебристую окантовку с правой стороны PSP.

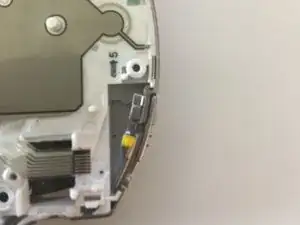

Снимите серебристую окантовку с левой стороны PSP.

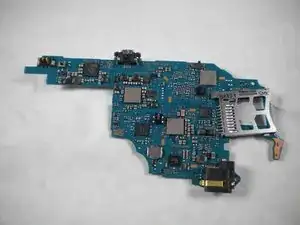

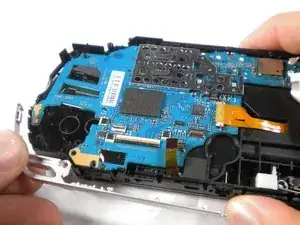

Извлеките материнскую плату из PSP.
