Замена джойстика беспроводного контроллера SAFFUN для N64
Это руководство покажет, как заменить джойстик в контроллере SAFFUN для N64.
Шаг 1
Перед началом убедитесь, что контроллер отключён и индикаторный светодиод выключен.
Шаг 2

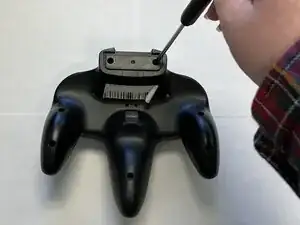

Используйте крестовую отвертку PH#1, чтобы открутить семь винтов длиной 9,3 мм с задней крышки.
Шаг 3
Используйте крестовую отвертку PH#1, чтобы открутить два винта длиной 9,3 мм.
Используйте отвертку с длиной стержня не менее 60 мм, чтобы добраться до глубоко расположенных винтов.
Шаг 4
Сдвиньте пластиковую лопатку по краю задней крышки, чтобы освободить защёлки.

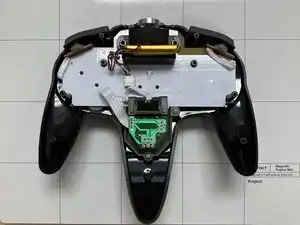

Осторожно снимите заднюю панель с контроллера.
Шаг 5

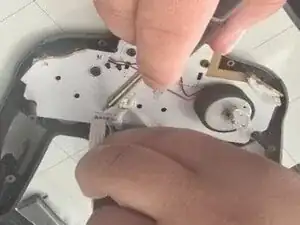

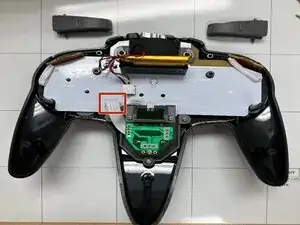

Найдите ленточный кабель джойстика, отмеченный КРАСНОЙ стрелкой.
Используйте паяльный насос, чтобы откачать расплавленный припой с контактов.
Разпаивать кнопку Z не требуется — нужен только ленточный кабель джойстика.
Шаг 6

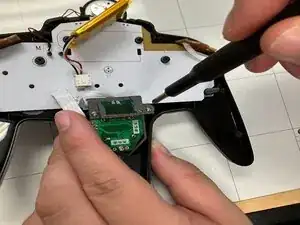

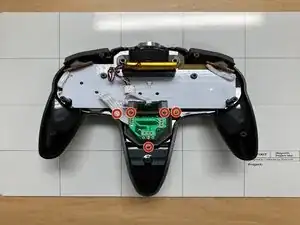

Используйте крестовую отвертку PH#1, чтобы открутить пять винтов длиной 7,3 мм.
Отложите держатель механизма Z и сохраните джойстик.
Шаг 7

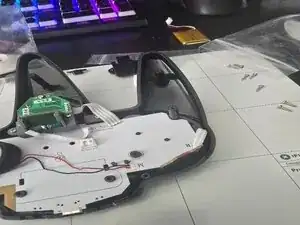

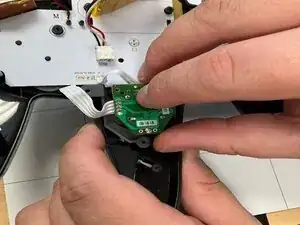

После снятия винтов и держателя кнопки Z осторожно приподнимите джойстик и отложите контроллер в сторону.
Шаг 8

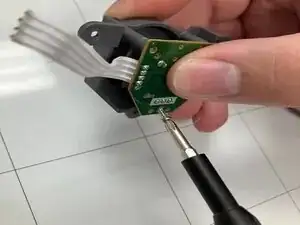

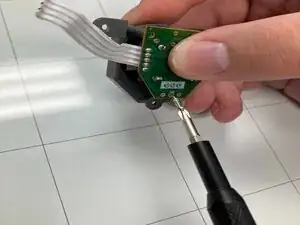

Используйте крестовую отвертку PH#1, чтобы открутить оставшийся винт длиной 3,9 мм в центре платы джойстика.

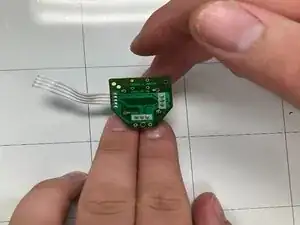

Отложите плату джойстика.
Шаг 9

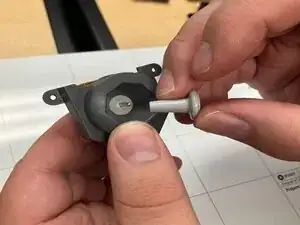

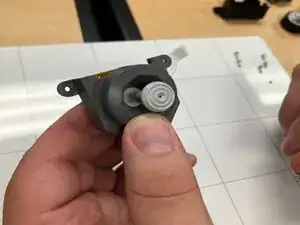

Снимите аналоговый стик, используя палец и потянув его на себя.

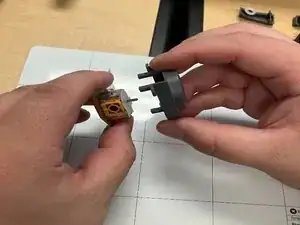

После снятия извлеките джойстик из его корпуса пальцами.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
