Замена/снятие WI-FI антенны PSP 300x

Положите PSP экраном вниз и найдите крышку батарейного отсека с левой стороны устройства.

Подденьте и снимите крышку батарейного отсека, чтобы открыть батарею.

Извлеките батарею.

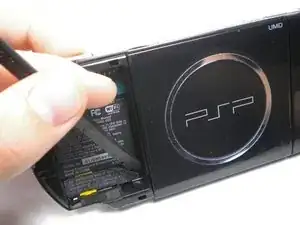

Отодвиньте гарантийную наклейку, находящуюся за батареей, с помощью лопатки или ногтя.

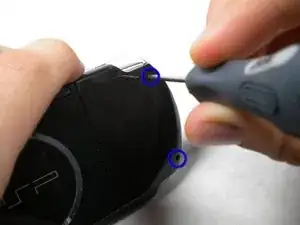

Отвинтите все четыре винта на задней панели PSP крестовой отверткой Phillips #00.

Два находятся за гарантийной наклейкой батареи.

Два находятся на правой стороне PSP.

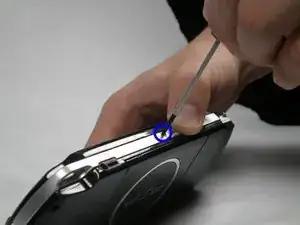

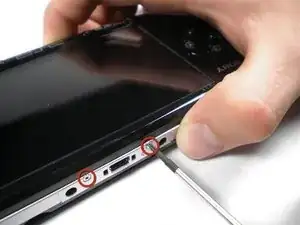

Отвинтите два винта в верхней части PSP.

Переверните PSP и отвинтите один винт на нижнем краю (рядом со штрих-кодом).

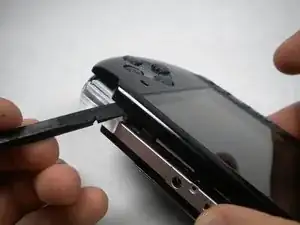

Вставьте лопаточку между внешним корпусом PSP, начиная с кнопки «R», и аккуратно отожмите корпус.

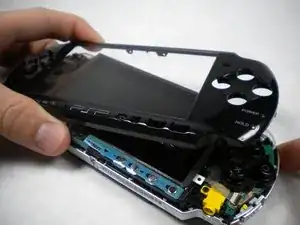

Полностью снимите переднюю часть корпуса.

Сдвиньте панель «home» вправо, чтобы освободить защёлку на правой стороне ЖК‑экрана.

НЕ снимайте панель «home» полностью, она всё ещё подключена ленточными кабелями.

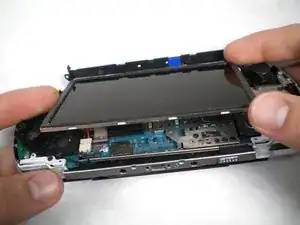

Медленно поднимайте ЖК‑экран от верхнего края, чтобы начать его отсоединение.

Опять же, ЖК‑экран подключён ленточными кабелями, поэтому не снимайте его полностью.

На фото ориентация PSP перевёрнута.

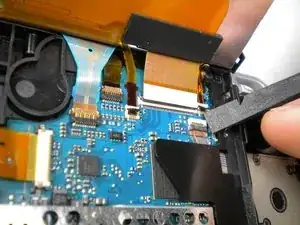

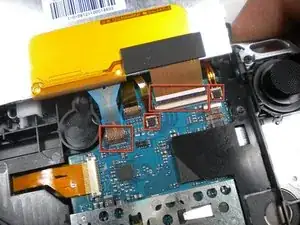

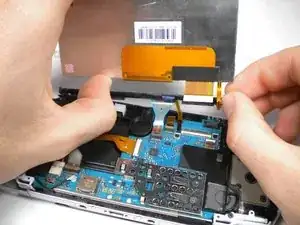

С помощью лопатки или ногтя переверните вверх маленькие чёрные/коричневые фиксирующие замки на четырёх разъёмах ленточных кабелей.

Убедитесь, что ВЫ НЕ поднимаете белую часть разъёма.

Выньте все четыре ленточных кабеля и снимите ЖК‑экран и панель «home» с PSP.

Будьте осторожны при снятии двух маленьких ленточных кабелей с разъёма ЖК‑экрана — они очень хрупкие.

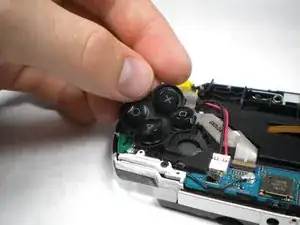

Если резиновые контактные прокладки кнопок не снялись вместе с передней панелью, сейчас самое время их удалить.

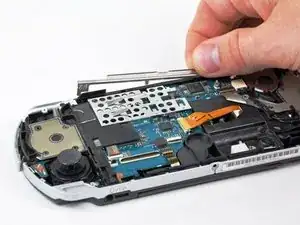

Снимите тонкую металлическую пластину, расположенную над ЖК‑экраном (она помогает фиксировать ЖК‑экран).

При сборке обратите внимание, что тиснёные буквы должны быть обращены вниз, а большая защёлка должна располагаться прямо над платой справа от левой кнопки триггера.

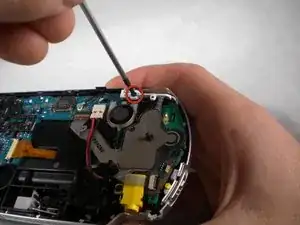

Снимите винт, фиксирующий триггер «R».

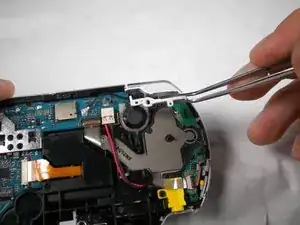

Снимите белую пластиковую деталь, удерживающую триггер «R» на месте.

Извлеките триггер «R» из PSP.

С помощью лопатки поднимите резиновую кнопку триггера «R».

Будьте осторожны, чтобы не повредить и случайно не отсоединить ленточный кабель кнопки «R».

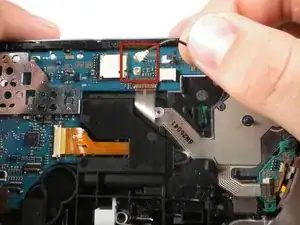

С помощью ногтей или лопатки аккуратно отожмите антенную клемму от её разъёма.

Выпрямите антенный кабель, пока он не станет вертикально поднят от PSP.

Действуйте аккуратно. Для остальной части руководства нет изображений.

С помощью ногтей или лопатки отодвиньте верхнюю наклейку Sony, расположенную в батарейном отсеке, пока не будет видна вся WI‑FI антенна.

С помощью ногтей или лопатки отлейте антенну и снимите её.

При необходимости вы можете заменить её на новую.
