Замена вибромотора в беспроводном контроллере SAFFUN для Nintendo 64

Перед началом работы убедитесь, что контроллер отключен и индикаторный светодиод выключен.

Используйте крестовую отвертку №1, чтобы выкрутить семь винтов длиной 9,3 мм с задней панели.

Используйте крестовую отвертку №1, чтобы выкрутить два винта длиной 9,3 мм.

Используйте отвертку с длиной стержня не менее 60 мм, чтобы достать глубоко установленные винты.

Проведите лопаткой вдоль края задней крышки, чтобы разжать защелки.

Аккуратно снимите заднюю панель с контроллера.

Осторожно извлеките батарею из держателя.

Не вырывайте провода. Батарея всё ещё подсоединена к контроллеру.

Снимите вибромотор вместе с его держателем.

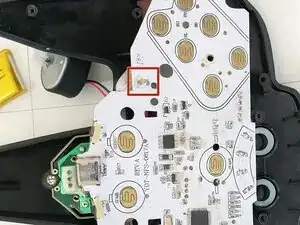

Найдите блок питания (БП) на материнской плате, обозначенный красным квадратом.

Сожмите боковые защелки разъема батареи и вытащите кабель батареи прямо из разъема на плате.

Не тяните за провода, так как это может повредить разъем.

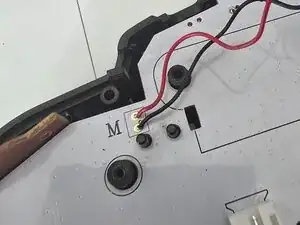

На нижней стороне материнской платы вы увидите букву M рядом с местом подключения проводов вибромотора.

Осторожно переверните материнскую плату, чтобы открылись контактные площадки вибромотора.

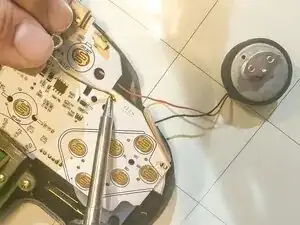

Используя паяльник, отпаяйте чёрный и красный провода от контактных площадок на материнской плате.

За дополнительной информацией о пайке обратитесь к руководству Как паять и отпаивать соединения.

Будьте осторожны при обращении с паяльником — он очень горячий и может повредить компоненты или вызвать ожоги.

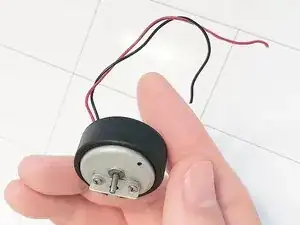

Вибромотор теперь отсоединен от материнской платы.
