Замена кнопок беспроводного контроллера SAFFUN N64

Перед началом работы убедитесь, что контроллер отключён, а индикаторная лампа не горит.

Используйте крестовую отвёртку №1, чтобы удалить семь винтов длиной 9,3 мм с задней панели.

Используйте крестовую отвёртку №1, чтобы удалить два винта длиной 9,3 мм.

Используйте отвёртку с длиной стержня не менее 60 мм, чтобы достать глубоко установленные винты.

Проведите расширительной пластиной вдоль края задней крышки, чтобы освободить защёлки.

Аккуратно снимите заднюю панель с контроллера.

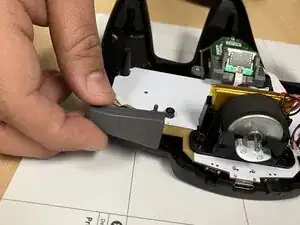

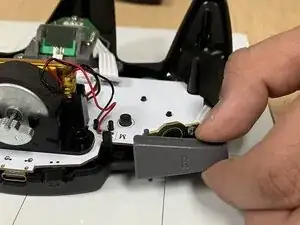

Снимите левый и правый бамперы.

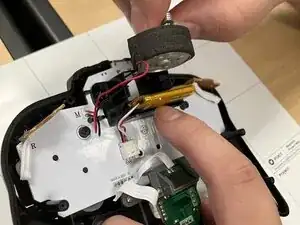

Извлеките аккумулятор, мотор вибрации и отложите их в сторону.

Не рвите провода.

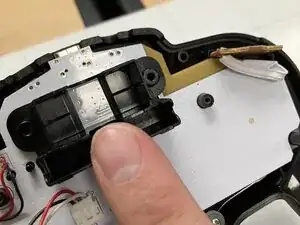

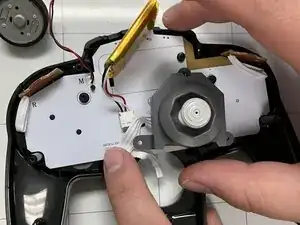

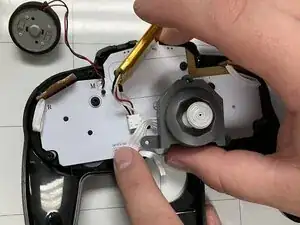

Снимите пластиковую держалку с материнской платы.

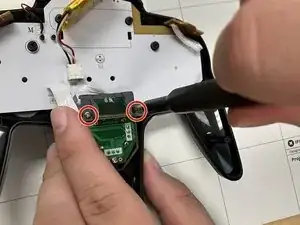

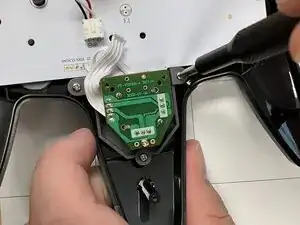

Используйте крестовую отвёртку №1, чтобы удалить два винта длиной 7,2 мм на плате кнопки Z, которая усиливает плату джойстика.

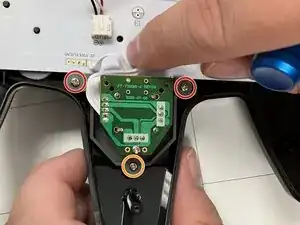

Используйте крестовую отвёртку №1, чтобы удалить:

Два винта длиной 9,3 мм

Один винт длиной 7,3 мм

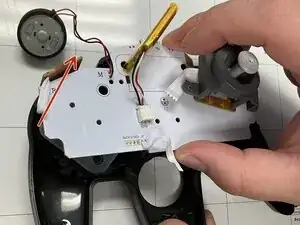

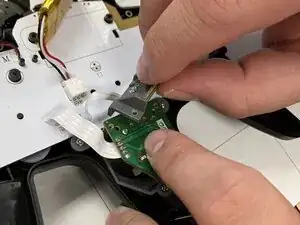

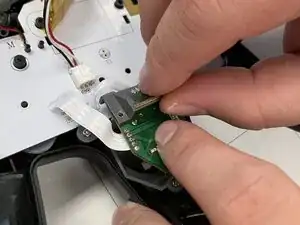

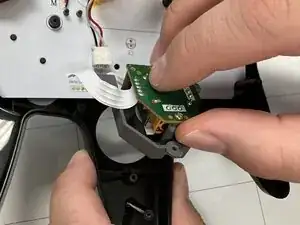

Снимите плату джойстика.

Установите джойстик на материнскую плату.

Аккуратно поднимите материнскую плату за края и извлеките её из корпуса.

Используйте лопатку, чтобы немного приподнять плату, затем извлеките её вручную.

Поднимите плату и отведите её от контроллера.

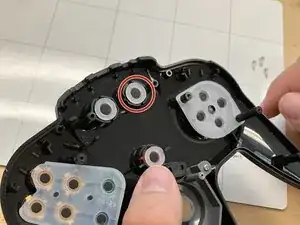

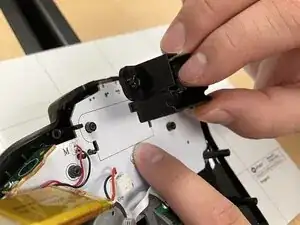

Извлеките маленькую чёрную кнопку сверху.

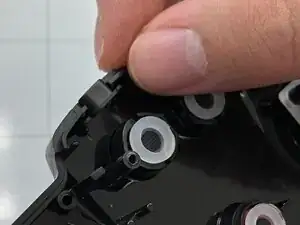

Выталкивайте правую кнопку «Домой» пальцем с наружной стороны передней панели.

Убедитесь, что кнопка «Домой» возвращена в правильный паз при установке.

Выталкивайте левую кнопку «Выбор» пальцем с наружной стороны передней панели.

Убедитесь, что кнопка «Выбор» возвращена в правильный паз при установке.

Выталкивайте кнопку «Пуск» пальцем с наружной стороны передней панели.

Убедитесь, что кнопка «Пуск» возвращена в правильный паз при установке.

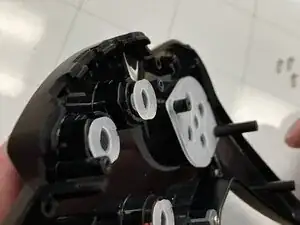

Снимите резиновую накладку.

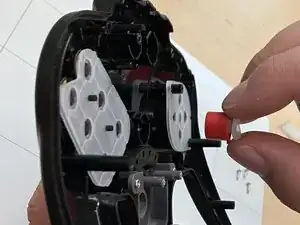

Выталкивайте крестовину (D-Pad) пальцем с наружной стороны передней панели.

Убедитесь, что крестовина возвращена в правильный паз при установке.

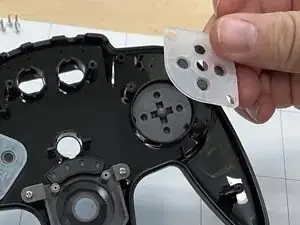

Снимите резиновую накладку.

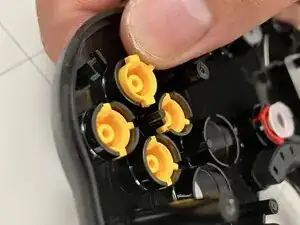

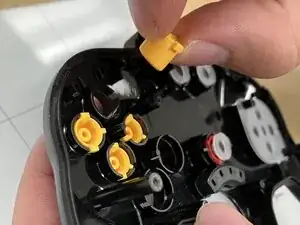

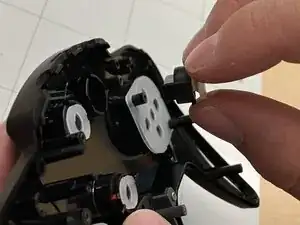

Выталкивайте каждую жёлтую кнопку пальцем с наружной стороны передней панели.

Убедитесь, что каждая жёлтая кнопка возвращена в правильный паз при установке.

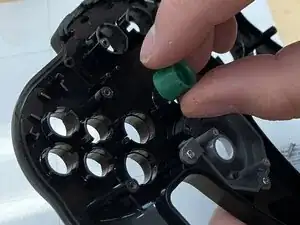

Выталкивайте синюю и зелёную кнопки пальцем с наружной стороны передней панели.

Убедитесь, что каждая кнопка возвращена в правильный паз при установке.
