Замена аналогового стика PSP 300xc

Нажмите кнопку, фиксирующую крышку отсека батареи на PSP 300xc, и отведите крышку батарейного отсека.

Выньте батарею из PSP.

Используйте лопатку или ноготь, чтобы снять гарантийную наклейку с внутренней стороны лотка для батареи.

Выверните четыре винта с крестообразной шлицем с задней панели PSP.

Выверните два винта с крестообразной шлицем с верхней части PSP.

Выверните один винт с нижнего края PSP.

Вставьте лопатку между передней крышкой и корпусом PSP и проведите лопаткой по периметру передней крышки, чтобы снять её.

Выверните один винт с крестообразной шлицем, фиксирующий панель «Home» на PSP 300xc.

Сдвиньте панель «Home» вправо примерно на 1 см, чтобы освободить защёлку, и начните слегка приподнимать правый конец панели «Home».

Не пытайтесь пока снять панель «Home», она всё ещё прикреплена к PSP 300xc.

Вставьте лопатку под ЖК-экран, рядом с чёрной пластиковой защёлкой.

Сдвиньте ЖК-экран влево и подденьте вверх, чтобы освободить левый край экрана из-под пластиковой защёлки.

Вставьте лопатку под ЖК-экран, рядом с чёрной пластиковой защёлкой.

Сдвиньте ЖК-экран вправо и подденьте вверх, чтобы освободить правый край экрана из-под пластиковой защёлки.

Откиньте ЖК-экран от корпуса PSP, чтобы открыть доступ к шлейфам ЖК-экрана и панели «Home».

Используя ноготь или край пластиковой лопатки, поднимите фиксирующую лапку на следующих четырёх ZIF-разъёмах:

Шлейф панели «Home»

Шлейф микрофона

Шлейф данных ЖК-экрана

Шлейф сенсорного экрана

Убедитесь, что вы поддеваете фиксирующую лапку, а не сам разъём

После подъёма фиксаторов на всех четырёх разъёмах аккуратно вытяните шлейфы прямо из разъёмов пальцами или лопаткой.

Снимите ЖК-экран с PSP 300xc.

Поднимите панель «Home» максимально высоко, но не настолько, чтобы провода отключились.

Старайтесь как можно меньше сгибать маленькую защёлку под серебристым ободком в следующих шагах. Чем больше сгибаете, тем выше вероятность её поломки.

Поверните панель «Home» против часовой стрелки, аккуратно поднимая её дальше. Левый край должен подняться над чёрной пластиковой рамкой, чтобы позволить поворот.

Теперь панель «Home» должна выйти из корпуса PSP 300xc.

Снимите обе курковые кнопки, поддев и сняв их с PSP 300xc.

Используя плоский конец лопатки, оторвите контактную накладку триггера «L» от корпуса.

Используя ноготь или лопатку, приподнимите фиксирующую лапку на шлейфе крестовины и шлейфе триггера «L».

Убедитесь, что вы поддеваете фиксирующую лапку, а не сам разъём

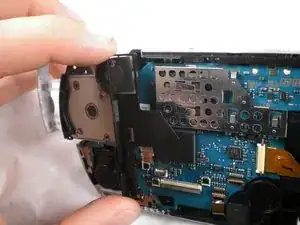

Поднимите чёрную пластиковую скобу вместе с контактной накладкой крестовины, отсоединив шлейф при подъёме.

Выверните один винт с крестообразной шлицем, фиксирующий аналоговый стик к PSP 300xc.

Используя ноготь или край пластиковой лопатки, поднимите фиксирующую лапку на разъёме шлейфа аналогового стика.

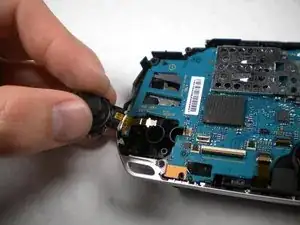

Выньте аналоговый стик из PSP 300xc, отсоединив шлейф при снятии.
