Замена материнской платы PSP 300xc

Нажмите кнопку, фиксирующую крышку отсека аккумулятора на PSP 300xc, и снимите крышку аккумулятора.

Выньте аккумулятор из PSP.

С помощью лопатки или ногтя снимите гарантийную наклейку, приклеенную внутри отсека аккумулятора.

Удалите четыре винта с крестообразным шлицем с задней панели PSP.

Удалите два винта с крестообразным шлицем с верхней части PSP.

Удалите один винт с нижнего торца PSP.

Вставьте лопатку между передней панелью и корпусом PSP и проведите лопаткой по периметру передней панели, чтобы снять её.

Удалите один винт с крестообразным шлицем, фиксирующий панель Home к PSP 300xc.

Сдвиньте панель Home вправо примерно на 1 см, чтобы освободить защёлку, и слегка приподнимите правый край панели Home.

Не пытайтесь пока снять панель Home — она всё ещё прикреплена к PSP 300xc.

Вставьте лопатку под ЖК-дисплей рядом с чёрной пластиковой защёлкой.

Сдвиньте ЖК-дисплей влево и подденьте вверх, чтобы освободить левый край дисплея из-под пластиковой защёлки.

Вставьте лопатку под ЖК-дисплей рядом с чёрной пластиковой защёлкой.

Сдвиньте ЖК-дисплей вправо и подденьте вверх, чтобы освободить правый край дисплея из-под пластиковой защёлки.

Откиньте ЖК-дисплей от PSP, чтобы открыть ленточные кабели ЖК-дисплея и панели Home.

Используйте ноготь или край пластиковой лопатки, чтобы отогнуть фиксирующие язычки на следующих четырёх ZIF-разъёмах:

Кабель панели Home

Кабель микрофона

Кабель данных ЖК-дисплея

Кабель сенсорного экрана

Убедитесь, что Вы поддеваете фиксирующий язычок, а не сам разъём

После отгибания фиксирующих язычков всех четырёх разъёмов выньте кабели, аккуратно потянув их прямо из разъёмов пальцами или лопаткой.

Снимите ЖК-дисплей с PSP 300xc.

Поднимите панель Home максимально высоко, но не настолько, чтобы провода отсоединились.

Старайтесь как можно меньше сгибать маленький язычок под серебристым ободком в следующих шагах. Чем сильнее Вы его гнёте, тем выше вероятность его перелома.

Поверните панель Home против часовой стрелки, одновременно осторожно поднимая её дальше. Левый край должен подняться выше чёрной пластиковой рамки, чтобы позволить поворот.

Панель Home теперь должна выйти из PSP 300xc.

Снимите обе кнопки-триггеры, поддев и подняв их с PSP 300xc.

Используя палец или лопатку, отогните фиксирующий язычок на разъёме ленточного кабеля платы кнопки питания.

Выньте ленточный кабель из разъёма.

Используя плоский конец лопатки, подденьте плату кнопки питания и снимите её с PSP 300xc.

Удалите плату кнопки питания из PSP.

Удалите один винт с крестообразным шлицем, фиксирующий разъём питания к PSP.

Плоским краем лопатки отодвиньте маленький чёрный язычок от разъёма питания, чтобы освободить его из корпуса.

Отсоедините разъём питания от его гнезда на материнской плате, вытянув его прямо из разъёма.

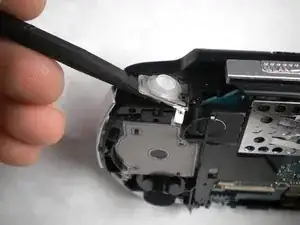

Плоским концом лопатки оторвите контактную накладку триггера «L» от корпуса.

Используя ноготь или лопатку, отогните фиксирующий язычок на разъёме ленточного кабеля крестовины (d-pad) и триггера «L».

Убедитесь, что Вы поддеваете фиксирующий язычок, а не сам разъём

Поднимите чёрный пластиковый кронштейн вместе с контактной накладкой крестовины, отключая ленточный кабель по мере подъёма.

Удалите один винт с крестообразным шлицем, фиксирующий аналоговый джойстик к PSP 300xc.

Используйте ноготь или кромку пластикового инструмента для вскрытия, чтобы поддеть и поднять фиксирующую защёлку на разъёме ленточного кабеля аналогового стика.

Поднимите аналоговый стик из PSP 300xc, отключая ленточный кабель при его извлечении.

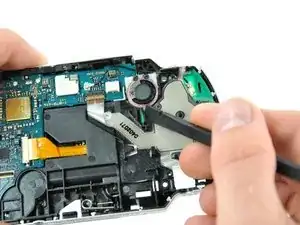

Сдвиньте маленькую чёрную защёлку, удерживающую правый динамик, влево.

Динамик выскочит из посадочного места.

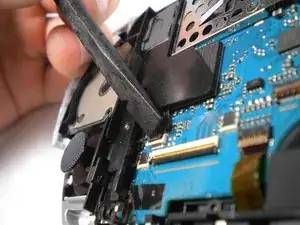

Используя плоскую кромку лопатки, подденьте и снимите разъём кабеля беспроводной платы прямо вверх с материнской платы.

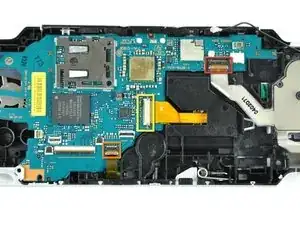

Используя ноготь или лопаточку, подденьте и поднимите фиксирующую защёлку на следующих трёх разъёмах ZIF.

Контактная пластина кнопок действий (лента)

Ленточный кабель привода UMD

Убедитесь, что вы поднимаете фиксирующую защёлку, а не сам гнездовой разъём.

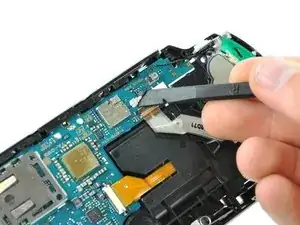

Используйте ноготь или наконечник лопатки, чтобы сдвинуть обе стороны чёрной фиксирующей защёлки на разъёме ленточного кабеля лазера UMD вправо.

Используйте пальцы или лопаточку, чтобы аккуратно вытащить все три ленточных кабеля прямо из их гнёзд.

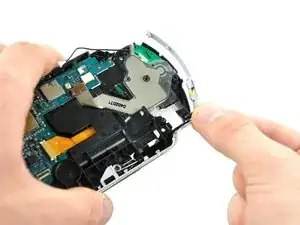

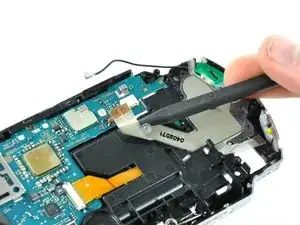

Поднимите правую серебристую рамку и снимите её с PSP 300xc

Поднимите левую серебристую рамку и снимите её с PSP 300xc

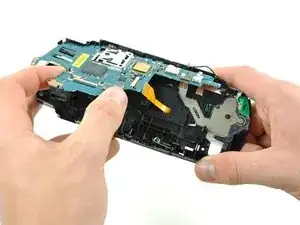

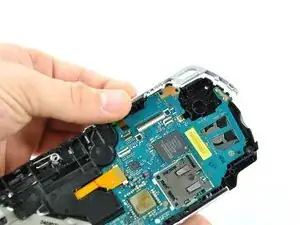

Поднимите материнскую плату от её нижнего края примерно под углом 45 градусов от корпуса.

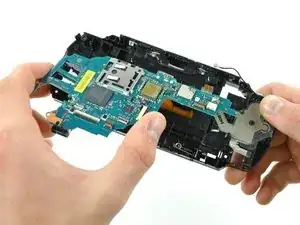

Медленно попытайтесь вынуть материнскую плату под приблизительно 45-градусным углом от корпуса.

Потребуется немного пошевелить плату, чтобы она отсоединилась от корпуса.
