Замена батареи в беспроводном контроллере SAFFUN для N64
Используйте это руководство для замены батареи в беспроводном контроллере SAFFUN для N64.
Если батарея вздулась, прекратите работу и действуйте осторожно. Перед продолжением ознакомьтесь с руководством по обращению со вздутыми батареями.
Шаг 1

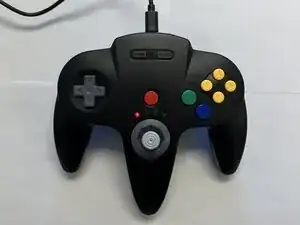

Перед началом убедитесь, что контроллер отключён, и светодиодный индикатор выключен.
Шаг 2

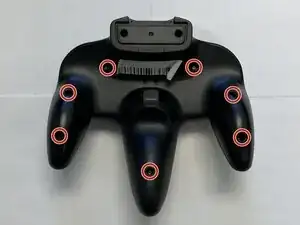

Используйте крестовую отвёртку Phillips #1, чтобы выкрутить семь винтов длиной 9,3 мм с задней крышки.
Шаг 3

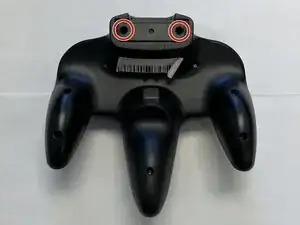

Используйте крестовую отвёртку Phillips #1, чтобы выкрутить два винта длиной 9,3 мм.
Используйте отвёртку с длиной стержня не менее 60 мм, чтобы добраться до глубоко расположенных винтов.
Шаг 4
Сдвиньте монтажную лопатку вдоль кромки задней крышки, чтобы освободить защёлки.

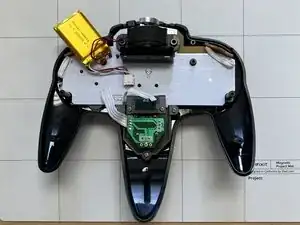

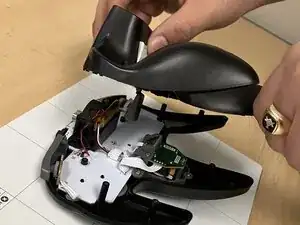

Осторожно снимите заднюю панель с контроллера.
Шаг 5

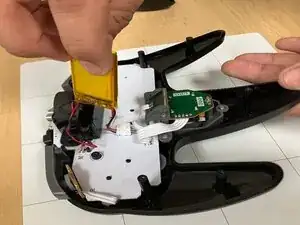

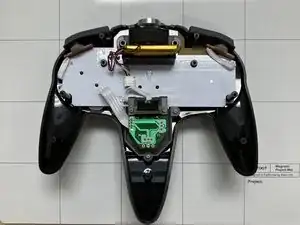

Осторожно извлеките батарею из держателя.
Не вырывайте провода. Батарея всё ещё подключена к контроллеру.
Шаг 6
Снимите мотор вибрации и его держатель.
Шаг 7

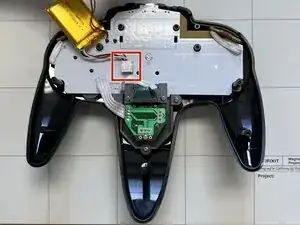

Найдите блок питания (PSU) на материнской плате, показанный красным квадратом.
Шаг 8

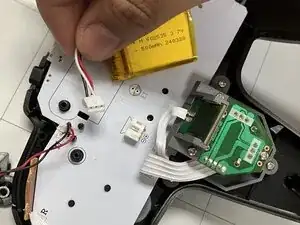

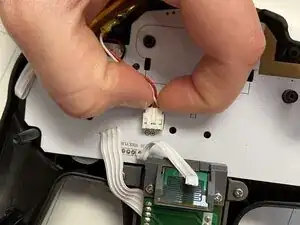

Сожмите боковые защёлки на разъёме батареи и потяните кабель батареи прямо из гнезда на плате.
Не тяните за провода, это может повредить разъём.
Заключение
Для сборки устройства снова выполните эти действия в обратном порядке.
