Замена платы питания PSP 300x
Если ваша PSP серии 3000 не включается, это руководство объяснит, как заменить плату, отвечающую за выключатель питания.
Когда плата питания работает исправно, индикатор рядом с выключателем питания должен светиться после включения PSP, даже если нет звука или изображения. Неисправная плата может помешать устройству получать питание и начать последовательность загрузки.
У аккумуляторов PSP сообщались случаи вздутия, поэтому перед извлечением аккумулятора обязательно визуально проверьте крышку батарейного отсека на предмет выпуклости. Для получения дополнительной информации о вздутых аккумуляторах нажмите здесь.
Прежде чем начинать руководство, убедитесь, что проблема действительно в плате. Следуйте этому руководству до шага 10, чтобы разобрать PSP, и проверьте переключатель, чтобы убедиться, что кнопка питания на корпусе активирует переключатель на плате. Сняв экран, также убедитесь, что серебристый ленточный кабель надежно подключен как к плате питания, так и к материнской плате. Если кабели ослаблены, их можно зафиксировать электропроводящей лентой под кабелем и вдали от разъемов.
Шаг 1
Положите PSP лицевой стороной вниз и найдите крышку батарейного отсека на левой стороне устройства.
Поднимите и снимите крышку батарейного отсека, чтобы открыть батарею.
Извлеките аккумулятор.
Шаг 2
Отделите гарантийную наклейку, находящуюся за батареей, с помощью лопатки или ногтя.
Шаг 3
Открутите все четыре винта на задней панели PSP крестовой отверткой #00.
Два находятся за гарантийной наклейкой батареи.
Два расположены на правой стороне PSP.
Шаг 4
Далее отвинтите два винта, расположенные в верхней части PSP.
Шаг 5
Затем удалите одиночный винт с нижнего края PSP (он расположен рядом со штрихкодом).
Шаг 6
Вставьте лопатку между внешней крышкой PSP, начиная с кнопки плеча «R», и осторожно отожмите корпус.
Полностью снимите переднюю панель.
Шаг 7
Сдвиньте полосу домашней кнопки вправо, чтобы освободить защёлку, расположенную на правой стороне ЖК-экрана.
НЕ удаляйте полосу домашней кнопки полностью, она всё ещё подключена ленточными кабелями.
Шаг 8
Медленно приподнимите ЖК-экран с PSP, начиная с верхнего угла.
Ещё раз: ЖК-экран подключён ленточными кабелями, поэтому не снимайте его полностью.
Ориентация PSP на фото перевёрнута.
Шаг 9
Подденьте маленькие коричневые защёлки на четырёх разъёмах ленточных кабелей вверх с помощью лопатки или ногтя.
Вытащите все четыре ленточных кабеля.
Теперь удалите ЖК-экран и полосу домашней кнопки с PSP.
Шаг 10
Снимите металлическую пластину, которая лежит над ЖК-экраном.
При повторной сборке обратите внимание, что тисненые буквы должны быть обращены вниз, а большая лапка размещается прямо над материнской платой справа от левой кнопки плеча.
Шаг 11
С помощью лопатки поднимите защёлку и отсоедините ленточный кабель от материнской платы.
Шаг 12

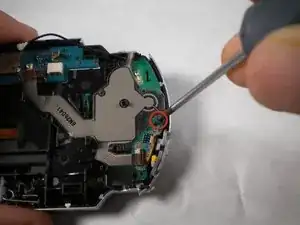

Используйте крестовую отвертку #00, чтобы открутить винт, расположенный на плате выключателя питания.
Шаг 13
Поднимите и снимите плату выключателя питания.
