Замена UMD-привода PSP 300x

Положите PSP лицевой стороной вниз и найдите крышку аккумулятора на левой стороне устройства.

Поднимите и снимите крышку аккумулятора, чтобы получить доступ к аккумулятору.

Извлеките аккумулятор.

Отклейте гарантийную наклейку, спрятанную за аккумулятором, с помощью лопатки или ногтя.

Отверните все четыре винта на задней панели PSP крестовой отверткой Phillips #00.

Два находятся за гарантийной наклейкой аккумулятора.

Два находятся на правой стороне PSP.

Затем отвинтите два винта, расположенные в верхней части PSP.

После этого снимите один винт с нижнего торца PSP (он расположен рядом со штрихкодом).

Вставьте лопатку между внешним корпусом PSP, начиная с кнопки «R», и аккуратно подденьте корпус.

Полностью снимите переднюю панель корпуса.

Сдвиньте панель Home вправо, чтобы освободить защёлку, расположенную справа от ЖК-экрана.

НЕ снимайте панель Home полностью, она всё ещё подключена шлейфами.

Медленно приподнимите ЖК-экран, начиная с верхнего угла.

Экран прикреплён шлейфами, поэтому не снимайте его полностью.

Ориентация PSP в кадре перевёрнута.

Поднимите маленькие коричневые фиксаторы на четырёх разъёмах шлейфов с помощью лопатки или ногтя.

Выньте все четыре шлейфа.

Теперь снимите ЖК-экран и панель Home с PSP.

Снимите металлическую пластину, расположенную над ЖК-экраном.

При сборке обратите внимание: отпечатанные буквы должны быть обращены вниз, а большая язычковая часть подходит над платой справа от левой триггер-кнопки.

Отвинтите винт, крепящий левую триггер-кнопку ('L') к PSP.

Снимите белую пластиковую деталь, удерживающую левую триггер-кнопку.

Снимите левую триггер-кнопку с PSP.

Отвинтите винт, крепящий правую триггер-кнопку ('R').

Снимите белую пластиковую деталь, удерживающую правую триггер-кнопку.

Снимите правую триггер-кнопку с PSP.

Отвинтите винт с нижнего левого края PSP.

Аккуратно, чтобы не повредить шлейф, с помощью лопатки оторвите клеящуюся кнопку левой триггер-кнопки от PSP.

С помощью ногтя или лопатки поднимите фиксатор на разъёме шлейфа крестовины и левой триггер-кнопки.

Поднимите чёрный пластиковый держатель вместе с контактной мембраной крестовины, отсоединив шлейф при подъёме.

Отсоедините кабель от разъёма и извлеките весь чёрный элемент из PSP.

Отвинтите винт, удерживающий аналоговый джойстик на месте.

Поднимите фиксатор на разъёме шлейфа аналогового джойстика.

Снимите аналоговый джойстик с PSP.

Поднимите фиксатор и отсоедините шлейф над разъёмом питания.

Отвинтите винт, крепящий разъём питания.

Осторожно отогните чёрный язычок, удерживающий разъём питания, и начните подтягивать разъём вверх, чтобы освободить его из зажима.

Отсоедините разъём питания, соединяющий гнездо питания с материнской платой.

Снимите гнездо питания.

Нажмите на чёрную защёлку внизу динамика, чтобы извлечь динамик из посадочного места, и снимите динамик.

Динамик находится на пружине, поэтому следите за ним, чтобы он не выскочил в воздух при нажатии на защёлку. Будьте осторожны, чтобы не потерять и не повредить его!

Убедитесь, что новый/заменённый динамик не выскочил во время обратной сборки.

Осторожно снимите кабель, подняв его вверх из порта, подключённого к материнской плате.

Поднимите обе защёлки и снимите оба кабеля, как показано.

Поднимите защёлку и снимите ленточный кабель, расположенный вдоль нижнего края PSP.

Используйте крестовую отвертку Phillips #00, чтобы выкрутить винт в нижнем левом углу PSP.

Снимите винт, расположенный в верхней части панели выключателя питания.

Осторожно приподнимите и снимите панель с стороны выключателя.

Снимите серебристую окантовку на правой стороне PSP.

Снимите серебристую окантовку на левой стороне PSP.

Извлеките материнскую плату из PSP.

На нижней стороне задней части PSP вытащите белый пластиковый элемент.

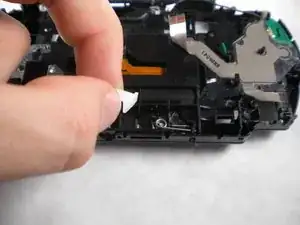

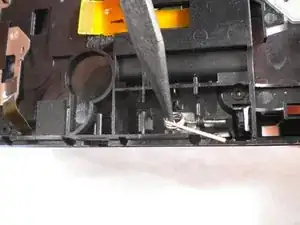

Используйте лопатку и выньте пружину, удалив её из PSP.

Откройте UMD (дисковод) и найдите две маленькие чёрные резиновые квадратики, зажатые в зазоре между корпусом и металлическим шарниром дисковода по обеим сторонам.

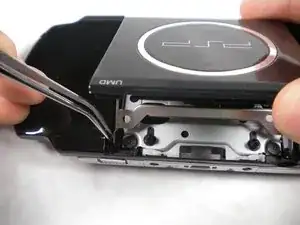

Вытяните их с помощью пинцета.

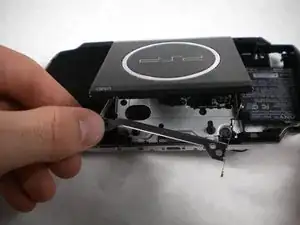

Отсоедините металлическую деталь от корпуса под резиновыми элементами, которые были только что удалены.

Сторона детали, ближайшая к отвертию крышки, теперь должна быть свободной. Вся деталь должна быть сдвинута дальше внутрь привода через направляющие.

Когда вы сдвинете деталь к задней части направляющих, ещё прикреплённую сторону можно поддеть к центру привода с каждой стороны, чтобы вывести её из пазов на крышке.

Держа PSP обеими руками, аккуратно сожмите крышку UMD в сторону правой стороны (сторона без аккумулятора).

Поднимите и аккуратно оттяните левую сторону, чтобы снять крышку с PSP. (Корпусу может потребоваться небольшая деформация для этого)

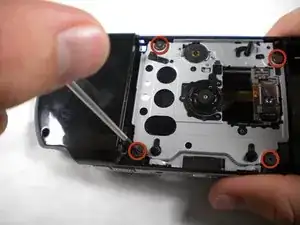

Снимите четыре винта с дисковода UMD.

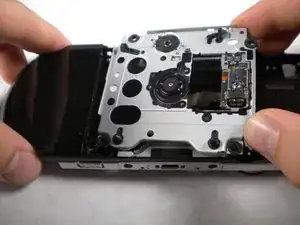

Снимите дисковод UMD.
