Замена материнской платы Game Boy Pocket

Консоли

Если ваш Game Boy Pocket не включается, возможно, вам потребуется заменить материнскую плату. Материнская плата, основная печатная плата (PCB), является центральным узлом, где встречаются все компоненты, обеспечивающие функционирование Game Boy Pocket — такие как звук, питание и визуальный модуль. Неисправная материнская плата может привести к потере мощности и функциональности вашего Game Boy Pocket.

Перед использованием этого руководства убедитесь, что в вашем Game Boy Pocket свежие батареи. Это подтвердит, что материнская плата является неисправной частью.

Перед началом работы отключите устройство и выньте все батареи.

Шаг 1

Поместите Game Boy Pocket лицом вниз на чистую, ровную поверхность.

Используйте трёхлепестковую отвертку Y1 и поворачивайте против часовой стрелки, чтобы снять четыре внешних винта.

Используйте трёхлепестковую отвертку Y1 и поворачивайте против часовой стрелки, чтобы снять два винта внутри батарейного отсека.

Шаг 2

Удерживайте руками переднюю и заднюю крышки Game Boy Pocket и осторожно разъедините устройство.

Отложите заднюю крышку. Она понадобится для сборки устройства.

Шаг 3

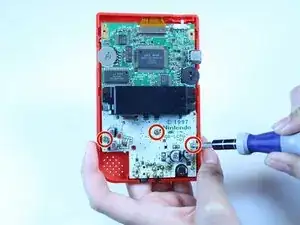

Используйте отвертку Phillips #1 и поворачивайте против часовой стрелки, чтобы снять три винта с материнской платы.

Шаг 4

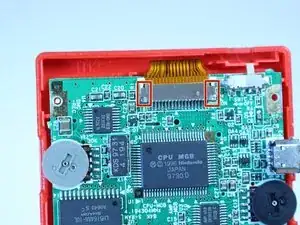

Используйте пластиковый инструмент для открытия, чтобы отсоединить и снять зажим, фиксирующий шлейф.

Убедитесь, что вы оказываете давление с обеих сторон зажима, чтобы ослабить его.

Шаг 5

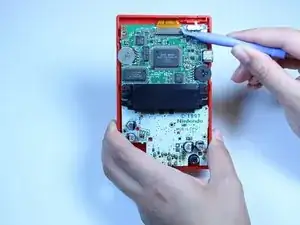

Используйте пластиковый инструмент для открытия, чтобы отсоединить шлейф.

Будьте осторожны, чтобы не порвать шлейф.

Шаг 6

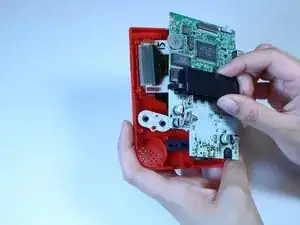

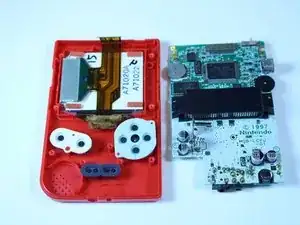

Возьмитесь за черный элемент, выступающий из материнской платы, и поднимите его, чтобы снять материнскую плату.

Перевод руководства с ifixit.com
