Замена кнопок Game Boy Pocket
Если необходимо заменить передние кнопки на Game Boy Pocket (модель MGB-001) из‑за износа или для кастомизации консоли, используйте это руководство для снятия и установки кнопок. Предыдущий опыт и пайка не требуются.
На передней панели Game Boy Pocket расположены пять кнопок:
- Крестовина (D‑Pad)
- A
- B
- Start
- Select
Перед началом убедитесь, что консоль выключена — сдвиньте переключатель питания в левое положение (на верхнем левом углу). Рекомендуется также извлечь два элемента питания AAA с нижней задней части консоли и вынуть картридж из слота на верхней стороне консоли.
Шаг 1
Положите Game Boy Pocket лицевой частью вниз на чистую, ровную поверхность.

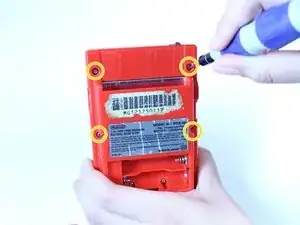

Используйте трёхлопастную отвертку Y1 и поворачивайте против часовой стрелки, чтобы вынуть четыре внешних винта.

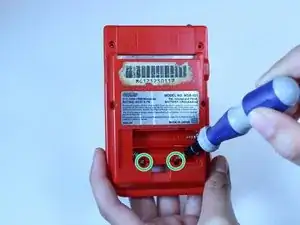

Используйте трёхлопастную отвертку Y1 и поворачивайте против часовой стрелки, чтобы вынуть два винта в отсеке для батареек.
Шаг 2

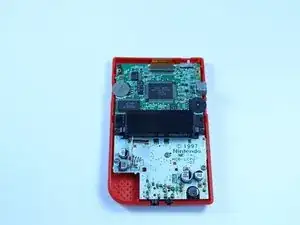

Положите руки на переднюю и заднюю крышки Game Boy Pocket и аккуратно разъедините корпус.

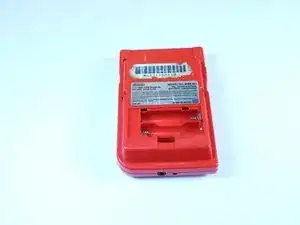

Отложите заднюю крышку в сторону. Она понадобится при сборке.
Шаг 3

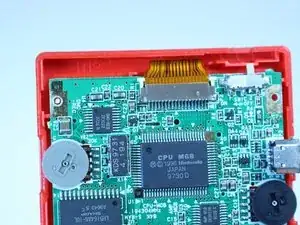

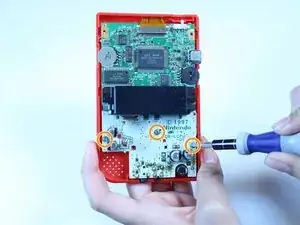

Используйте крестообразную отвертку Phillips #1, чтобы вынуть три винта, фиксирующие материнскую плату.
Шаг 4

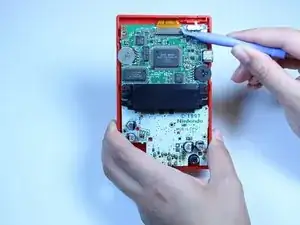

Используйте пластиковый инструмент для открывания, чтобы освободить и снять защёлку, фиксирующую ленточный кабель.
Убедитесь, что вы оказываете давление с обеих сторон защёлки, чтобы ослабить её.
Шаг 5

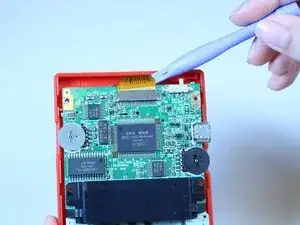

Используйте пластиковый инструмент для открывания, чтобы вынуть ленточный кабель.
Действуйте аккуратно, чтобы не разорвать ленту.
Шаг 6

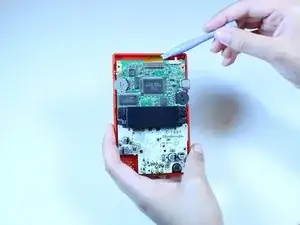

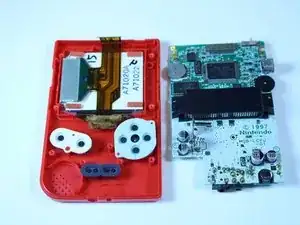

Схватите выступающую с материнской платы чёрную деталь и поднимите вверх, чтобы снять материнскую плату.
Отложите материнскую плату в сторону. Она понадобится при сборке.
Шаг 7

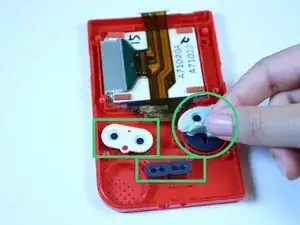

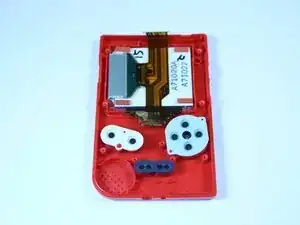

Снимите три силиконовые накладки кнопок пальцами.

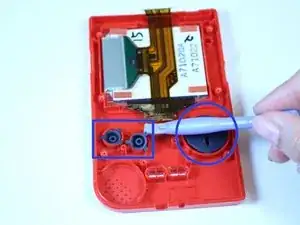

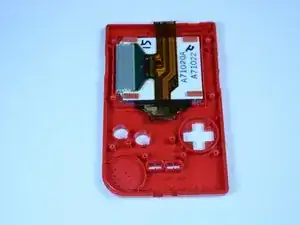

Используйте пластиковый инструмент для открывания, чтобы вынуть сами кнопки.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
