Замена верхнего ЖК-экрана Nintendo DS

Консоли

Цель этого руководства — объяснить, как заменить верхний ЖК-экран в Nintendo DS. Все инструменты, необходимые для замены экрана, можно найти или приобрести в разделе инструментов ниже. При снятии и перемещении ленточных кабелей следует проявлять осторожность, чтобы не порвать, не сломать и не повредить их. Также следует соблюдать осторожность при извлечении экрана из корпуса, чтобы не порвать, не сломать и не повредить черный и красный провода, соединяющие две печатные платы. Повреждение любого из этих компонентов может быть неисправимо и не рассматривается в этом руководстве. Для предотвращения повреждений этих компонентов необходимо использовать правильные инструменты и аккуратную технику.

Шаг 1

Извлеките картридж из консоли.

Используйте отвертку Phillips №00, чтобы выкрутить винт, фиксирующий крышку батарейного отсека на задней крышке.

Снимите крышку батарейного отсека.

На изображениях показано использование плоской отвертки. Эта плоская отвертка будет работать так же, как и отвертка Phillips №00.

Шаг 2

Используйте пластиковый инструмент для вскрытия или медиатор, чтобы поддеть батарею снизу. Если пластикового инструмента или медиатора нет, подойдут ваши ногти.

Шаг 3

Извлеките батарею из Nintendo DS.

Шаг 4

Удалите семь винтов Y00 длиной 6,4 мм, расположенных на задней панели.

Если на вашей DS прикреплен шнурок, вы можете снять его, чтобы облегчить доступ к верхнему левому винту при открытии.

Шаг 5

Подденьте заднюю панель корпуса руками.

Отделите заднюю панель от передней и отложите в сторону.

Шаг 6

Используя отвертку Phillips №00, выкрутите четыре винта на плате.

Будьте осторожны, чтобы не соскользнуть отверткой — вы можете повредить плату!

Шаг 7

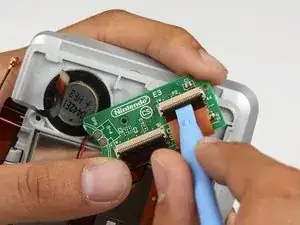

Разблокируйте два больших ленточных кабеля, подняв черную застежку вверх.

Осторожно вытяните ленточные кабели вниз и наружу пальцами.

Не используйте пассатижи для выдёргивания кабелей — они легко повреждаются.

Шаг 8

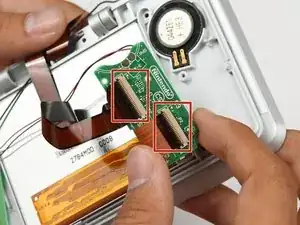

Найдите два маленьких ленточных кабеля под правым из больших ленточных кабелей.

Сдвиньте фиксирующие защёлки для маленьких ленточных кабелей в сторону вниз и извлеките кабели.

Для снятия маленьких ленточных кабелей полезно использовать пинцет.

Будьте аккуратны, чтобы не повредить хрупкие ленточные кабели.

Шаг 9

Найдите разъём антенного хвостика Wi‑Fi.

Снимите антенну, захватив её головку пинцетом. Слегка покачивая, потяните вверх, чтобы отсоединить разъём.

Шаг 10

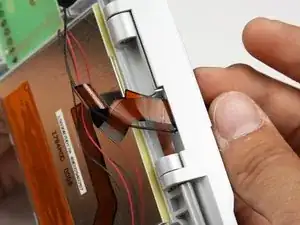

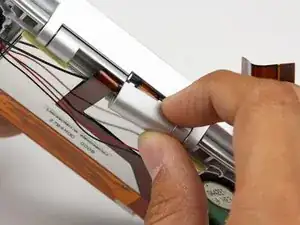

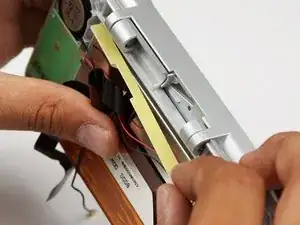

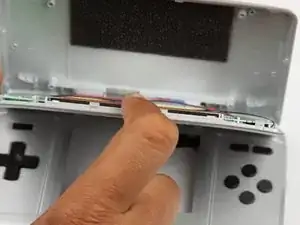

Протяните ленточные кабели через отверстие на плате.

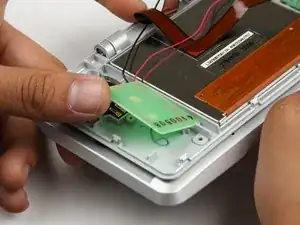

Поднимите и извлеките плату, отложите в сторону.

Шаг 11

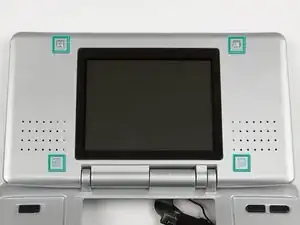

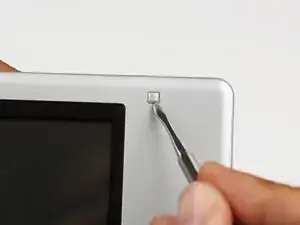

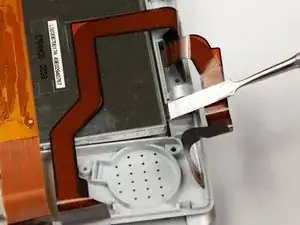

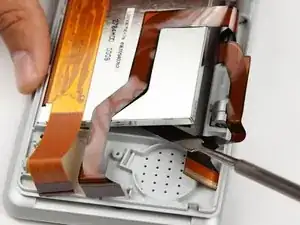

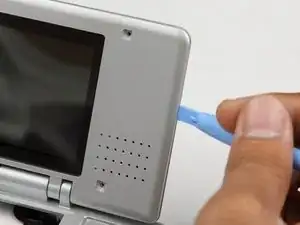

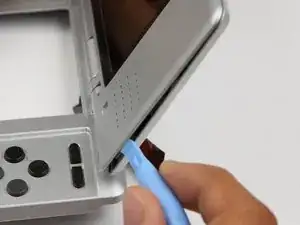

Используйте плоскую отвертку, пинцет, зубочистку или стоматологический инструмент, чтобы снять резиновые заглушки на экране.

При этом аккуратно снимайте резиновые заглушки винтов. Если они порвутся или повредятся, возможно, придётся купить новые. Заглушки НЕ обязательны для герметичности консоли, но для эстетики и защиты от грязи и влаги рекомендуется (пере)установить резиновые заглушки винтов.

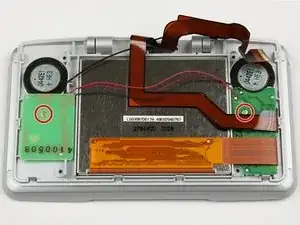

Выкрутите четыре винта с помощью отвертки Phillips №00.
