Мод на цветной экран для Game Boy Pocket (сложный способ)
В этом руководстве показано, как собрать Game Boy Pocket с цветным экраном.
Цель — получить полностью работоспособный Game Boy Color внутри корпуса Game Boy Pocket без явных внешних признаков, кроме цветного экрана и (опционально) инфракрасного порта.
Предупреждение: когда я делал это впервые, процесс занял у меня несколько дней, и я несколько раз сильно расстраивался, потому что это очень сложная и рискованная операция. Также консоль нельзя толком протестировать до примерно 80% завершения работы, поэтому присутствует элемент тревоги. Тем не менее не позволяйте этим предупреждениям отпугнуть вас — результат стоит затраченных усилий, но будьте готовы к серьёзному вызову!
Готовую консоль можно использовать с современным IPS-экраном или с оригинальным экраном Game Boy Color, хотя он меньше экрана оригинального Game Boy Pocket, поэтому немногие выберут этот вариант. Я покажу оба метода, однако предпочтение будет отдано IPS-методу, поскольку он существенно сокращает объём проводки: многие провода питания требуются только для питания оригинального экрана. Опциональные шаги будут отмечены в [COLOR].
Подключение инфракрасного порта также опционально; шаги, которые можно пропустить, будут отмечены в [COLOR].
Продолжительность мода зависит от ваших навыков и от того, насколько пригодны детали. Некоторые крошечные точки пайки у меня иногда долго не принимали припой, и провод наконец прочно не держался. По времени это может занимать от нескольких часов до нескольких дней.
Шаг 1
Вы можете воспользоваться этим руководством по разборке Game Boy Color: Руководство по замене материнской платы
Вы можете воспользоваться этим руководством по разборке Game Boy Pocket: Руководство по замене материнской платы
В результате разборки вы получите следующие компоненты:
Материнская плата Game Boy Color (как указано в списке деталей)
Материнская плата Game Boy Pocket (как указано в списке деталей)
Крышка инфракрасного порта Game Boy Color
Корпус Game Boy Pocket (как указано в списке деталей)
Кнопки Game Boy Pocket (как указано в списке деталей)
Шаг 2
Пора резать! Отметьте материнскую плату Game Boy Color чуть ниже разъёма картриджа (в моём случае это было ровно XXX мм от верхнего края) и отрежьте плату.
Я использовал острый нож Stanley, многократно проводя по линии разреза до тех пор, пока она не стала достаточно тонкой, чтобы начать сгибать. Затем я ещё немного резал и сильнее сгибал, пока она не потрескалась. Потом допилил с другой стороны до конца и получил материнскую плату Game Boy Color в двух частях.
Также можно использовать инструмент Dremel для резки платы, но я хотел получить очень точный и чистый разрез и не доверял себе настолько, чтобы не испортить плату с помощью Dremel.
Шаг 3
То же самое, что и раньше, но для материнской платы Game Boy Pocket.
Для платы Pocket я отметил разрез ровно XXX мм от нижнего края.
Шаг 4

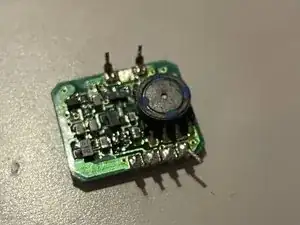

Возьмите нижнюю половину материнской платы Game Boy Color и снимите плату питания постоянного тока (DC).
Нагрейте старый припой и удалите как можно больше с помощью оплётки для удаления припоя. Я прикладывал оплётку к месту пайки и держал паяльник на ней до тех пор, пока припой не начал уходить в оплётку. Немного флюса тоже помогает!
Повторите для всех семи выводов, и если повезёт, весь старый припой уйдёт. Но скорее всего останется часть припоя, и вам придётся аккуратно вздёрнуть плату питания, одновременно прогревая как можно больше выводов. Я использовал лопатку iFixit между платой питания и основной платой, применяя лёгкий рычаг.
Делая это при нагреве выводов, вы постепенно расширите зазор между двумя платами, пока она в конце концов полностью не выйдет.
Это может занять некоторое время, не торопитесь, потому что не стоит ломать плату питания. Они довольно редки, и хотя для метода с IPS-экраном существует замена, вы захотите сохранить её или даже продать.
Заключение
Для сборки устройства обратно выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
