Замена нижнего ЖК-экрана Nintendo DS

Извлеките картридж из консоли.

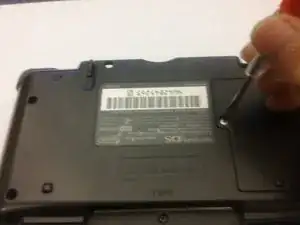

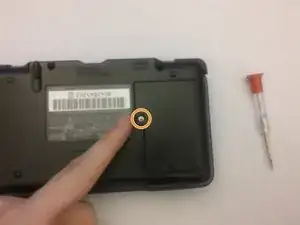

Используйте крестовую отвертку Phillips #00, чтобы выкрутить винт, удерживающий крышку батарейного отсека на задней части корпуса.

Снимите крышку батарейного отсека.

На изображениях показано использование плоской отвертки. Эта плоская отвертка подойдёт так же, как и крестовая отвертка Phillips #00.

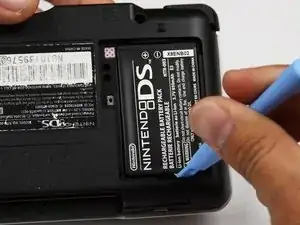

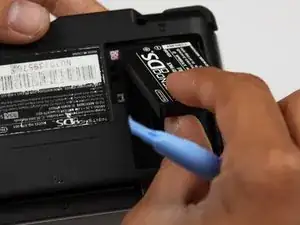

Используйте пластиковый монтажный инструмент или лопатку, чтобы поддеть батарею снизу. Если пластикового инструмента нет, подойдут ногти.

Удалите батарею из Nintendo DS.

Снимите семь винтов Y00 длиной 6,4 мм, расположенных на задней панели.

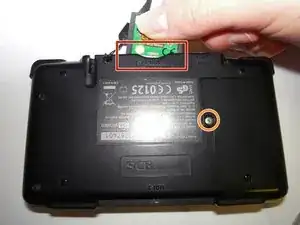

Если к вашей DS прикреплён шнурок, вы можете снять его, чтобы облегчить доступ к винту в верхнем левом углу при открытии.

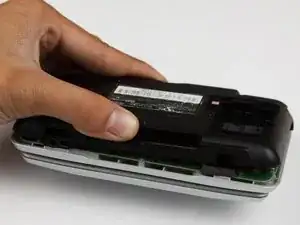

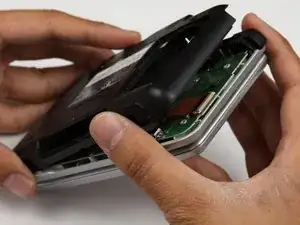

С помощью рук подденьте заднюю панель от основного корпуса.

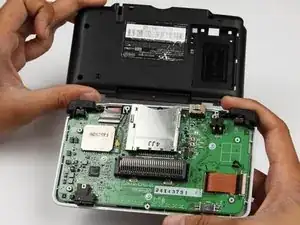

Отделите заднюю часть от передней и отложите в сторону.

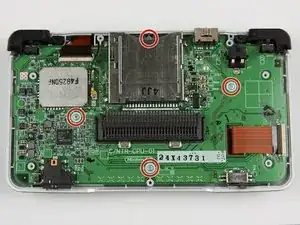

Используя крестовую отвертку Phillips #00, выкрутите четыре винта на плате.

Будьте осторожны, чтобы не соскользнуть отверткой, вы можете повредить плату!

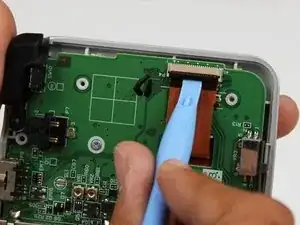

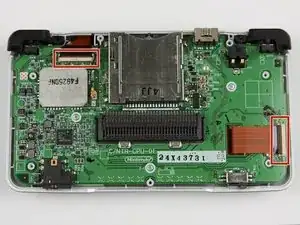

Разблокируйте два крупных плоских шлейфа, подняв чёрную защёлку вверх.

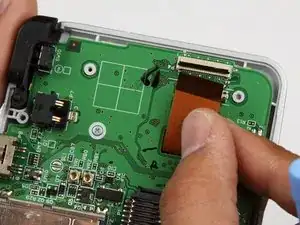

Осторожно вытяните шлейфы вниз и наружу пальцами.

Не используйте плоскогубцы для вытягивания шлейфов — они легко повредятся.

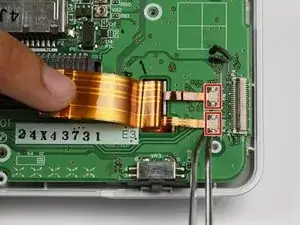

Найдите два маленьких плоских шлейфа под самым правым крупным шлейфом.

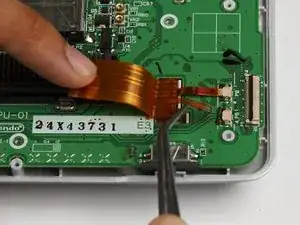

Сдвиньте фиксаторы маленьких шлейфов в сторону вниз и извлеките шлейфы.

Для извлечения маленьких шлейфов может быть полезно использовать пинцет.

Осторожно, чтобы не повредить хрупкие шлейфы.

Найдите разъём антенного шнурка Wi‑Fi.

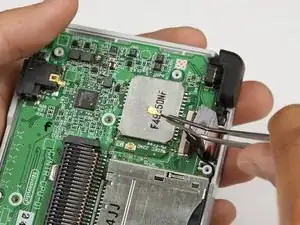

Снимите антенну, схватив её за головку пинцетом. Легким качающим движением потяните вверх, чтобы освободить разъём.

Протяните шлейфы через вырез на плате.

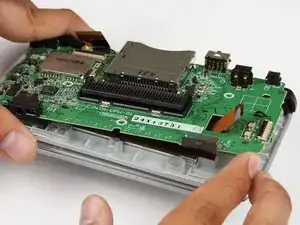

Поднимите и извлеките плату, отложите в сторону.

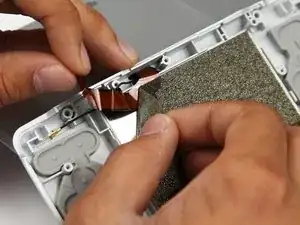

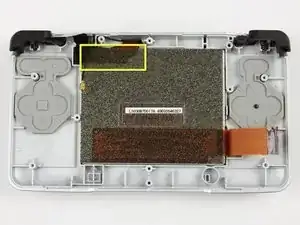

Отклейте чёрную амортизирующую пену на нижнем сенсорном экране, чтобы обнажить шлейф.

Аккуратно поднимите экран и извлеките его из основания.
