Замена сенсорного экрана Nintendo DS Lite
После многих часов работы стилусом сенсорный экран Вашей Nintendo DS Lite окончательно вышел из строя. Мы подготовили руководство по замене сенсорного экрана.
Шаг 1

Отверните винт с крестообразным шлицем, фиксирующий крышку батарейного отсека к нижней части корпуса.
Винт остаётся закреплённым в крышке батарейного отсека.
Подденьте крышку батарейного отсека лопаткой или ногтем и поднимите её из нижней части корпуса.
Шаг 2

Подденьте край лопатки между боковой стороной батареи и корпусом нижней части и поднимите, чтобы освободить батарею.
Извлеките батарею из DS Lite.
Шаг 3

С помощью острого конца лопатки снимите оба резиновых уплотнителя с DS Lite.
Шаг 4

Удалите следующие винты, фиксирующие нижнюю часть корпуса к корпусу DS Lite:
Два золотых винта Phillips 4.3 мм
Один чёрный винт Tri-point 3.9 мм
Один серебристый винт Phillips 3.3 мм
Три серебристых винта Tri-point 5.5 мм
Шаг 5


Снимите крышку слота Game Pak перед продолжением.
Вставьте край лопатки между нижней и верхней частями корпуса возле верхнего правого угла DS Lite.
Аккуратно проведите лопаткой вдоль правого края DS Lite, создавая зазор.
Продолжайте вести лопатку вдоль задней стороны DS Lite, пока большая часть нижней части корпуса не отделится от верхней.
Шаг 6

Отведите нижнюю часть корпуса от остальной части DS Lite.
Тяните осторожно. Некоторые устройства склеены, и резкое усилие может повредить выключатель питания.
При сборке убедитесь, что выключатель питания и ползунки громкости правильно выровнены с переключателями на материнской плате.
Шаг 7

Поднимите оба курковых кнопки из DS Lite.
Курковые кнопки держатся очень свободно на маленьких металлических штифтах и пружинах. Не потеряйте эти детали.
Второе изображение показывает правильную конфигурацию триггерного узла для сборки.
Шаг 8

Используйте плоский край лопатки, чтобы поддеть разъём антенны Wi‑Fi прямо вверх из его гнезда на плате Wi‑Fi.
Шаг 9

Используйте плоский край лопатки, чтобы поддеть разъём платы Wi‑Fi прямо вверх из его гнезда на материнской плате.
Шаг 10

Используйте плоский край лопатки, чтобы отделить правый край платы Wi‑Fi от материнской платы.
Плата Wi‑Fi закреплена на материнской плате слоем клея.
Удалите плату Wi‑Fi из DS Lite.
Шаг 11

Используйте плоский край лопатки, чтобы поддеть разъём микрофона прямо вверх из его гнезда на материнской плате.
Шаг 12


На следующих шагах Вы должны протянуть кабель антенны между считывателем картриджей DS Lite и материнской платой. Тяните медленно и останавливайтесь, когда почувствуете сопротивление, чтобы не повредить кабель или материнскую плату.
Разместите кабель антенны так, чтобы его разъём был направлен вверх и от материнской платы, прижмите кабель лопаткой в зазоре между микросхемами материнской платы.
Медленно и осторожно тяните кабель антенны, пока разъём кабеля не окажется под считывателем картриджей DS Lite.
Продолжайте тянуть кабель, пока разъём кабеля не выйдет из-под считывателя картриджей с правой стороны.
При сборке, если затруднительно протолкнуть кабель обратно под считывателем картриджей и он загибается, попробуйте сначала продеть нитку; затем привяжите нитку к одному концу разъёма кабеля и аккуратно протяните её, направляя кабель мимо препятствий.
Шаг 13

С помощью ногтя или края лопатки аккуратно отогните вверх фиксатор ленточного кабеля сенсорного экрана.
Убедитесь, что Вы отгибаете фиксатор, а не сам разъём.
Используйте кончик лопатки, чтобы вытащить ленточный кабель сенсорного экрана прямо из его гнезда.
Не отгибайте фиксатор более чем на 90 градусов, иначе он отломается.
Шаг 14

Удалите два винта Phillips 3.4 мм, фиксирующие материнскую плату к верхней части корпуса.
Шаг 15

Откройте экран настолько, чтобы использовать палец и приподнять передний край материнской платы вверх и от верхней части корпуса.
Не пытайтесь снять материнскую плату, она всё ещё соединена с верхним дисплеем через ленточный кабель верхнего ЖК-дисплея.
Шаг 16

Используйте ноготь или плоский край лопатки, чтобы аккуратно поднять фиксирующую защёлку шлейфа верхнего ЖК-дисплея.
Убедитесь, что вы поднимаете фиксирующую защёлку, не сам разъём.
Оттяните материнскую плату от корпуса DS Lite, чтобы отсоединить шлейф верхнего ЖК-дисплея от его разъёма на плате.
Снимите материнскую плату с DS Lite.
Теперь вы можете таким же образом открыть фиксирующую защёлку для нижнего ЖК-экрана и отсоединить нижний ЖК-экран от материнской платы.
Шаг 17

Используйте ноготь или край пластиковой открывалки, чтобы аккуратно поднять фиксирующую защёлку шлейфа нижнего ЖК-дисплея.
Убедитесь, что вы поднимаете фиксирующую защёлку, не сам разъём.
Потяните сборку нижнего ЖК-дисплея прямо наружу, чтобы отсоединить шлейф нижнего ЖК-дисплея от его разъёма на материнской плате.
Снимите сборку нижнего ЖК-дисплея с материнской платы.
При повторной установке нижнего ЖК-экрана убедитесь, что на его задней стороне есть изоляция, чтобы предотвратить короткое замыкание с материнской платой.
Шаг 18

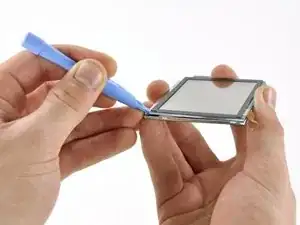

Вставьте пластиковую открывалку между сенсорным стеклом и верхним правым углом дисплея.

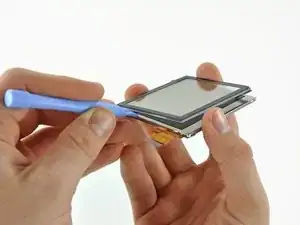

Сдвиньте открывалку вниз по правой стороне дисплея, чтобы освободить край сенсорного стекла.
Шаг 19

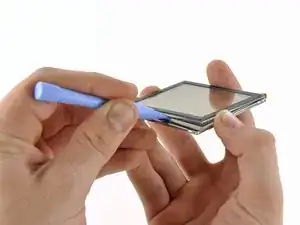

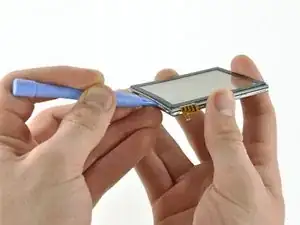

Продолжайте сдвигать пластиковую открывалку вдоль нижнего края и вверх по левому краю ЖК-дисплея, чтобы отделить сенсорное стекло от ЖК-экрана.
Шаг 20

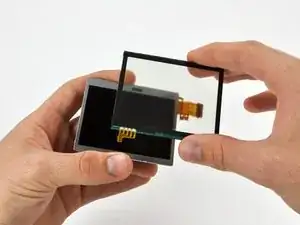

Отведите сенсорное стекло от ЖК-экрана.

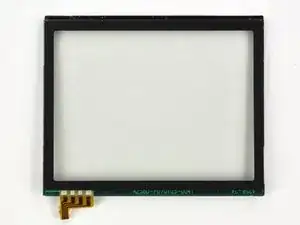

Осталось сенсорное стекло.
Если у вашего сменного сенсорного стекла нет пластикового чёрного ободка, снимите его с вашего старого сенсорного стекла с помощью рычага и установите на новое сенсорное стекло.
Устанавливайте ободок только после сборки устройства; в противном случае он может быть смещён.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
