Замена внешней оболочки Game Boy Micro

Отверните винт Phillips #00 на боковой стороне Game Boy, ближе к крестовине управления.

После ослабления винта снимите крышку с задней части устройства.

Возьмитесь и аккуратно тяните кабель наружу как можно ближе к разъёму батареи.

Тяните ровно в плоскости задней крышки в направлении, указанном стрелкой (не вверх и не вбок), иначе вы можете повредить разъём, кабель или просто всё оторвать.

При подключении батареи обратно используйте непроводящий инструмент с плоским концом, чтобы вставить штекер батареи в разъём, чтобы избежать короткого замыкания контактов штекера.

Возле кнопки регулировки громкости отвинтите два боковых винта.

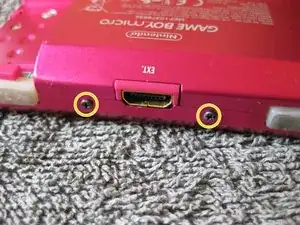

Возле внешнего порта отвинтите два боковых винта.

В зависимости от модели эти винты могут быть либо Phillips #00, либо трикрылые.

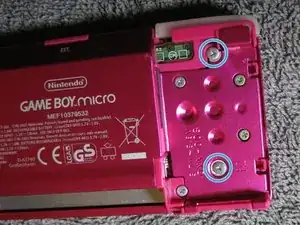

Отвинтите эти два триконтактных винта, удерживающие заднюю панель на месте.

Остальные винты соединяют печатную плату и пластиковую рамку, их отвинчивать при замене внешней оболочки не обязательно.

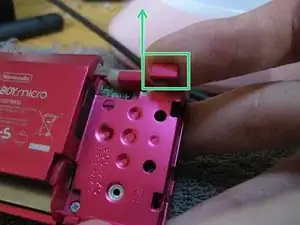

Начните вынимать заднюю панель с верхнего правого угла, затем аккуратно подденьте и снимите её.

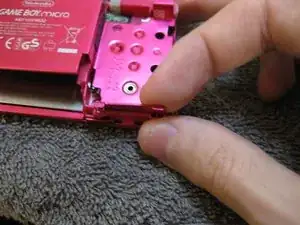

При установке новой задней панели убедитесь, что нижний правый угол заподлицо с пластиковой рамкой. Если нет, выньте всю панель и попробуйте снова опустить её, аккуратно сжав пластиковую рамку и заднюю панель вместе, как показано на третьем изображении. Не пытайтесь вталкивать её силой — это не сработает!

Лицевая панель удерживается двумя пластиковыми защёлками рядом с винтом батареи.

Начать с верхней защёлки проще, поскольку зазор позволяет легче захватить панель, когда она немного выходит. Используйте лопатку, чтобы предотвратить возвращение защёлки на место, но удерживать её ногтем также возможно.

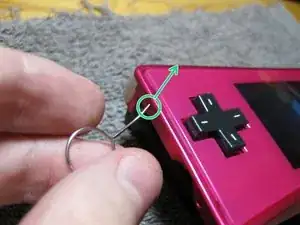

Нажмите в отверстия изогнутой скрепкой или инструментом для извлечения SIM-карты с небольшим усилием.

Нажатие с небольшим уклоном (как указано стрелками) часто проще из-за внутренней формы защёлок, поэтому рекомендуется делать так, чтобы не повредить пластик.

После освобождения обеих защёлок лицевая панель снимается, как переворачиваемая страница книги назад.

Поднимите левую сторону, затем поднимите вверх и вправо.

После этого её можно просто поднять вверх, чтобы снять.

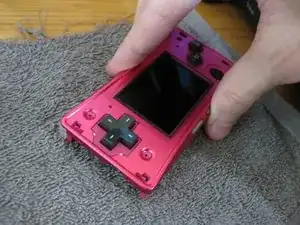

Возьмите переднюю панель, как показано.

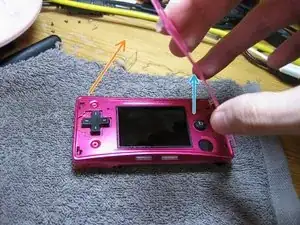

Поднимите переднюю панель вверх и от себя.

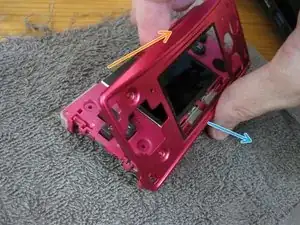

Начните поднимать верхнюю часть вверх.

Во время подъёма постарайтесь отстегнуть нижние защёлки, чтобы можно было снять переднюю панель.

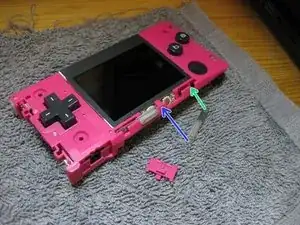

Нормально, если выскочат переключатель питания и кнопки Start/Select — так обычно бывает. Просто не забудьте вернуть их перед сборкой!

Вставьте короткую часть кнопок Start/Select сначала в середину.

Затем уложите длинную часть в её паз. Она должна просто лежать там — не нажимайте на неё!
