Замена передней панели Game Boy Pocket
В этом руководстве показано, как заменить переднюю панель Game Boy Pocket. Возможно, у вас появились трещины или царапины, вызывающие дискомфорт при игре, это влияет на работу устройства, или вы просто хотите улучшить внешний вид и/или увеличить цену при перепродаже. Какова бы ни была причина, это руководство поможет! Всё, что потребуется — умение работать отверткой и аккуратные руки, так как придётся иметь дело с мелкими и хрупкими деталями.
Перед началом убедитесь, что Game Boy Pocket ВЫКЛЮЧЕН.
- Совет: Поскольку передняя панель изготовлена из пластика, будет полезно переработать вашу старую панель.
Шаг 1

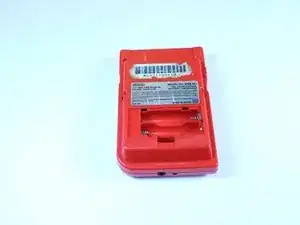

Поместите Game Boy Pocket экраном вниз на чистую ровную поверхность. Снимите крышку отсека для батареек и извлеките находящиеся внутри батареи.
Используйте отвертку Y1 tri-wing и вращайте против часовой стрелки, чтобы открутить четыре внешних винта.

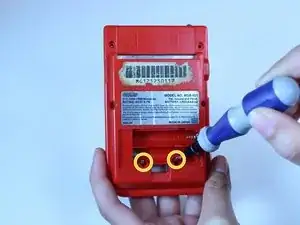

Используйте отвертку Y1 tri-wing и вращайте против часовой стрелки, чтобы открутить два винта внутри отсека для батареек.
Шаг 2

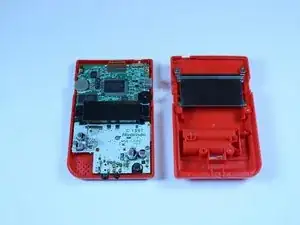

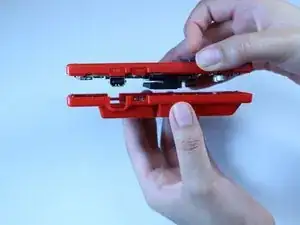

Разместите руки на передней и задней крышках Game Boy Pocket и аккуратно разомкните корпус.
Отложите заднюю крышку. Она понадобится при повторной сборке устройства.
Шаг 3

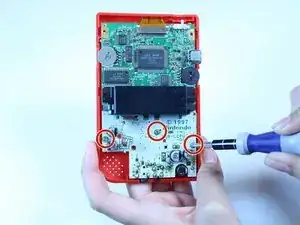

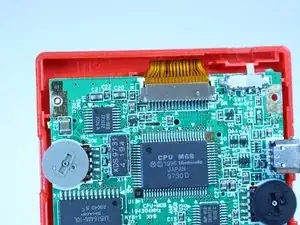

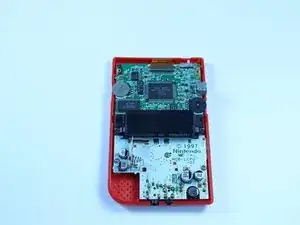

Используйте крестообразную отвертку Phillips #1 и вращайте против часовой стрелки, чтобы открутить три винта на плате.
Шаг 4

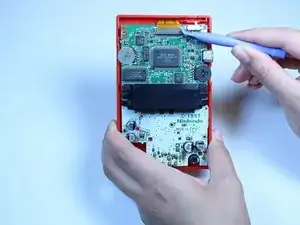

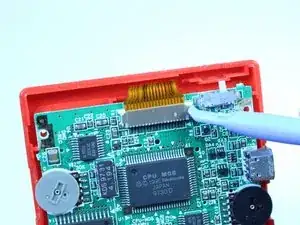

Используйте пластиковый инструмент для вскрытия, чтобы отжать и снять защёлку, фиксирующую ленточный кабель.
Убедитесь, что вы оказываете давление с обеих сторон защёлки, чтобы её ослабить.
Шаг 5

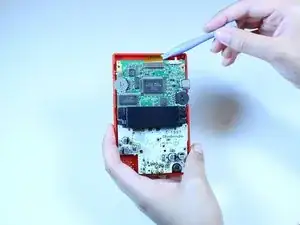

Используйте пластиковый инструмент для вскрытия, чтобы отсоединить ленточный кабель.
Будьте осторожны, чтобы не порвать ленту.
Шаг 6

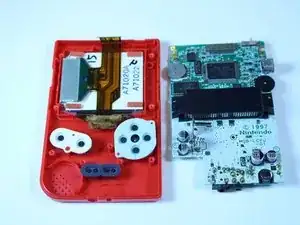

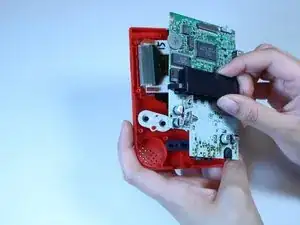

Ухватите выступающую с платы чёрную деталь и подтяните вверх, чтобы вынуть плату.
Отложите плату. Она понадобится при повторной сборке устройства.
Шаг 7

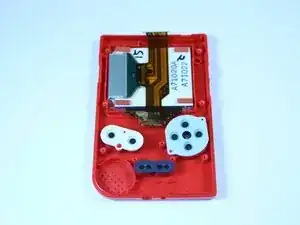

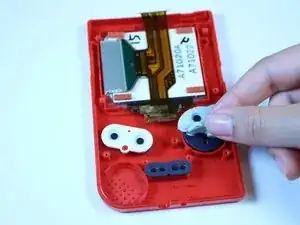

Снимите три силиконовые накладки на кнопки пальцами.

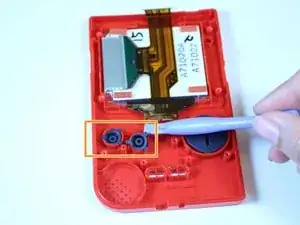

Используйте пластиковый инструмент для вскрытия, чтобы вынуть кнопки.
Шаг 8

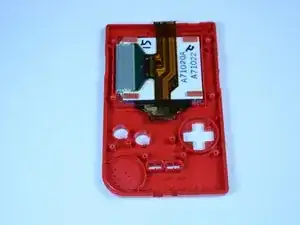

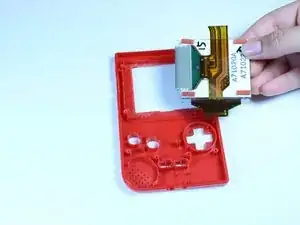

Используйте пластиковый инструмент для вскрытия, чтобы приподнять ЖК-экран от передней панели.
Снимите ЖК-экран пальцами.
Отложите ЖК-экран. Он понадобится при повторной сборке устройства.
Шаг 9

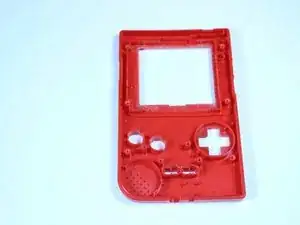

Установите новую переднюю панель, выполняя все шаги в обратном порядке.
Заключение
Для повторной сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
