Замена ЖК-экрана Game Boy Micro

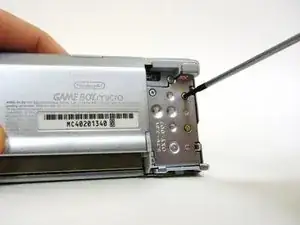

Удалите винт Phillips #00 на боковой стороне Game Boy со стороны, ближайшей к крестовине управления.

После ослабления винта снимите заднюю крышку устройства.

Найдите два круглых отверстия на боковой стороне Game Boy, ближайшей к крестовине управления.

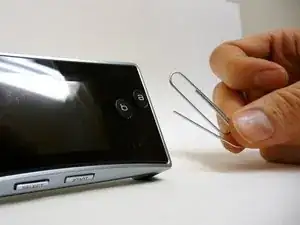

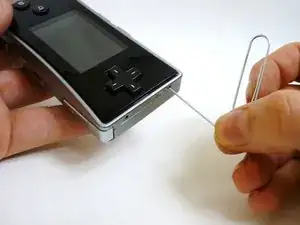

Выпрямите конец скрепки и вставьте его в каждое из круглых отверстий.

Вы можете услышать слабый щелчок.

Используйте скрепку, чтобы отжать лицевую панель от корпуса.

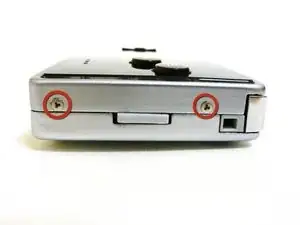

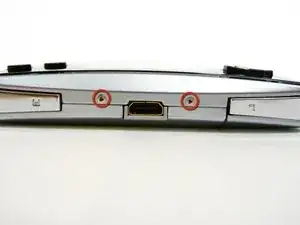

Удалите два винта с трёхкрылой головкой на верхней части Game Boy и два винта рядом с переключателем громкости/контраста.

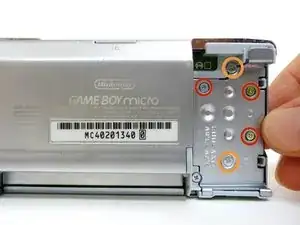

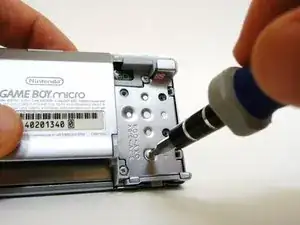

Удалите три винта Phillips #00.

Удалите два винта с трёхкрылой головкой.

Снимите заднюю крышку Game Boy.

Удалите два винта Phillips #00 из пластиковой рамки.

При снятии пластиковой рамки плечевые кнопки и переключатель громкости могут выскочить из устройства.

Под каждой плечевой кнопкой находится маленькая пружина. Не потеряйте их.

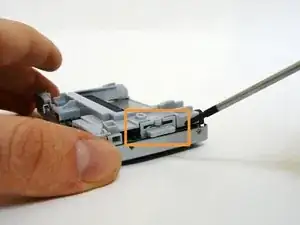

С помощью лопатки нажмите на маленький защёлочный зажим в нижнем правом углу пластиковой защиты.

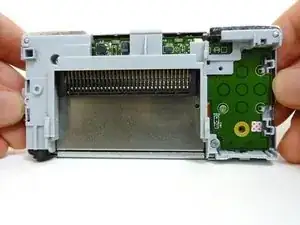

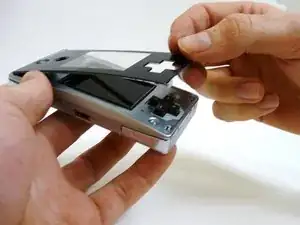

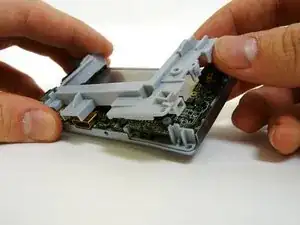

Возьмитесь за края пластиковой рамки и поднимите рамку с материнской платы.

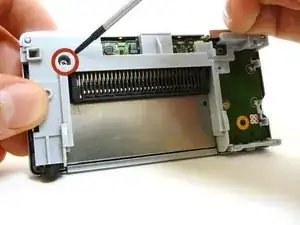

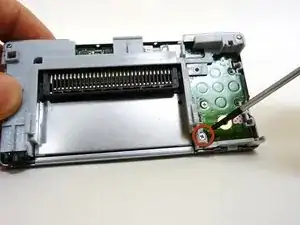

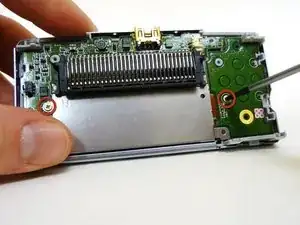

Удалите два золотых винта Phillips #00 с материнской платы.

Одной рукой аккуратно сдвиньте верхний левый край материнской платы вверх и выньте его из переднего корпуса.

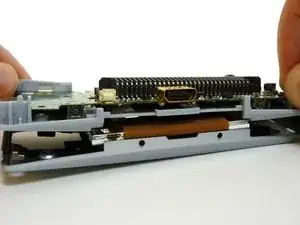

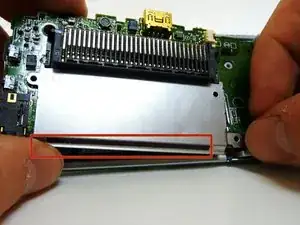

Другой рукой потяните экран электромагнитного экранирования (EMI) до тех пор, пока его язычок не выйдет из переднего корпуса.

Когда язычок выйдет снизу, сдвиньте EMI-экран вниз и выньте из устройства.

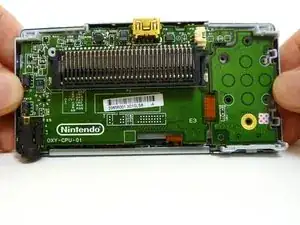

Теперь материнская плата полностью доступна.

Будьте предельно осторожны при работе с материнской платой, чтобы не повредить устройство и его компоненты.

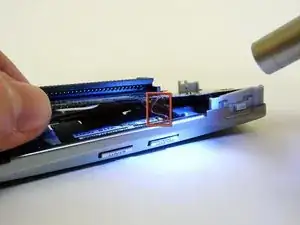

Маленький ленточный кабель соединяет кнопки Start и Select с материнской платой. Он очень легко рвётся, поэтому не тяните за него.

Поднимите материнскую плату и сборку передней пластиковой крышки с переднего корпуса.

После снятия переднего корпуса пластик переключателя питания выпадет из положения.

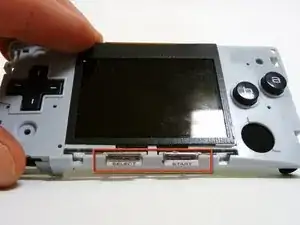

При снятии материнской платы с переднего корпуса кнопки Start и Select могут выпасть.

Если кнопки не выпали, извлеките их с помощью пинцета.

Без переднего корпуса у вас останутся материнская плата и пластиковый крепёж. ЖК-экран прикреплён к материнской плате ленточным кабелем и может отстать от пластикового крепления.

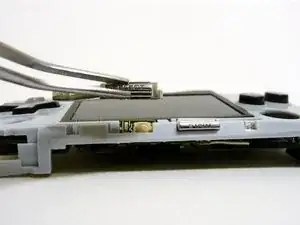

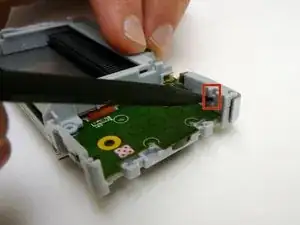

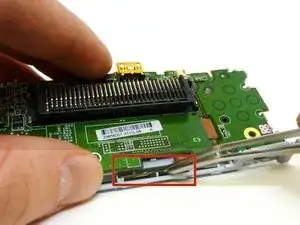

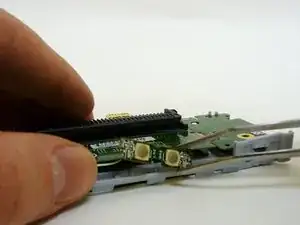

Используя металлический пинцет, захватите плату Start/Select и аккуратно выдвиньте её.

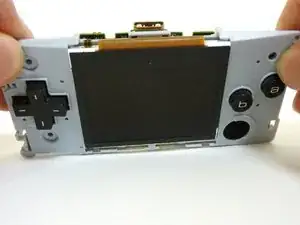

Поднимите всю сборку материнской платы с пластиковой защитой.

Осторожно, чтобы не повредить золотистые ленточные кабели на материнской плате.

ЖК-экран — единственная деталь, соединяющая материнскую плату и пластиковую защиту.

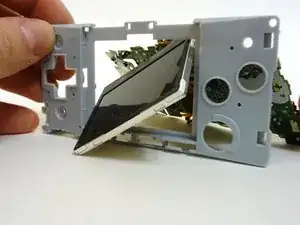

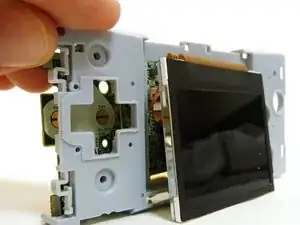

Чтобы вынуть ЖК-экран, осторожно поверните его под углом, чтобы он стал по диагонали относительно квадратного отверстия в пластиковой защите, и выдвиньте.

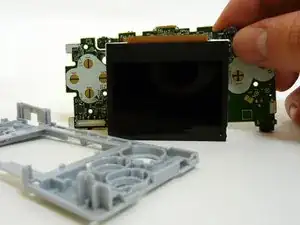

Теперь можно полностью вынуть сборку материнской платы из пластиковой защиты.

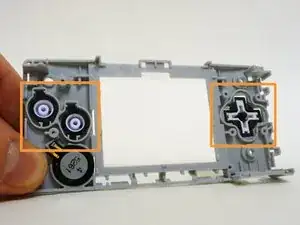

На пластиковой защите находятся два резиновых уплотнителя, закрывающие кнопки. Снимите их.

Эти уплотнители лежат на материнской плате и иногда прилипают к ней. Если это произошло, аккуратно отклейте их.

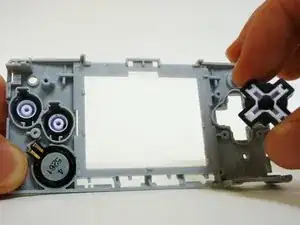

Сняв резиновые уплотнители, вы можете пальцами извлечь кнопки для очистки или замены.

При возвращении кнопок в защиту их нужно установить точно так же, как они были вынуты.

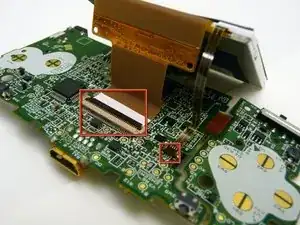

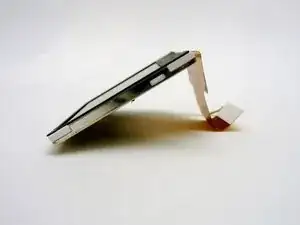

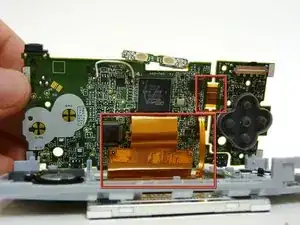

ЖК-экран соединён с материнской платой двумя ленточными кабелями.

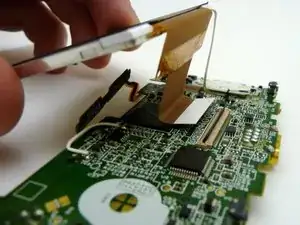

Используйте пластиковую лопатку, чтобы отсоединить ZIF-разъём экрана.

Используйте наконечник лопатки, чтобы приподнять маленькую чёрную защёлку, удерживающую тонкий шлейф.

Когда обе защёлки приподняты, отсоедините шлейфы от материнской платы и снимите ЖК‑дисплей.

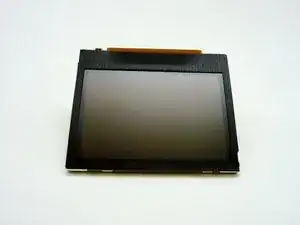

Теперь ЖК‑дисплей можно очистить или заменить.
