Разбор блока питания Xbox 360 S
Это руководство можно использовать для целей ремонта/реставрации
НЕ работайте с блоком питания, пока он подключён к сети или пока горит белый/оранжевый индикатор. Конденсаторы высокого напряжения, находящиеся в заряженном состоянии, могут серьёзно травмировать или убить вас. Проявляйте осторожность при выполнении этого ремонта.
Шаг 1

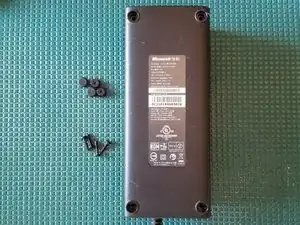

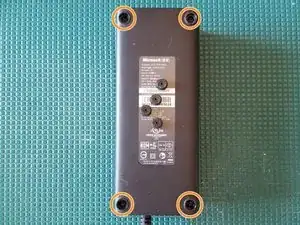

Снимите резиновые чехлы
Выверните винты T10
Шаг 2

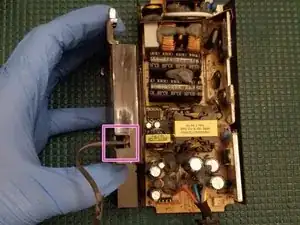

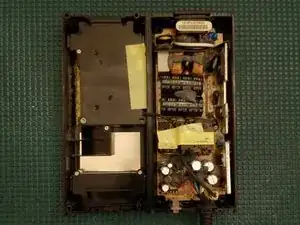

Снимите верхнюю крышку, переверните её и положите рядом с нижней крышкой
Две половины соединены проводом вентилятора охлаждения. БУДЬТЕ АККУРАТНЫ при их разделении

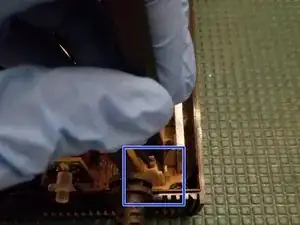

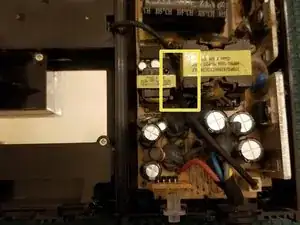

В типичной манере Microsoft винт снятия провода вентилятора выполнен сложно. Он не только зажат между двумя транзисторами, но и приклеен эпоксидным веществом.
Используя канцелярский нож, аккуратно прорежьте эпоксидный клей, чтобы освободить кабель. Действуйте медленно и осторожно. Толстое вещество и неудобные углы делают этот процесс немного утомительным
БУДЬТЕ ОЧЕНЬ ОСТОРОЖНЫ. Вы легко можете случайно перерезать кабель здесь. Если вы перережете красный/чёрный провода, их придётся запаять. «Медленно — значит ровно, ровно — значит быстро»
Шаг 3

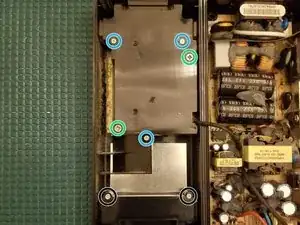

Выверните винты PH2
Выверните винты PH1
Снятие не требуется

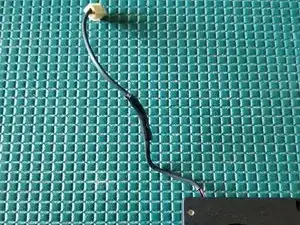

Отключите разъём вентилятора охлаждения
Протяните провод через отверстие
Шаг 4

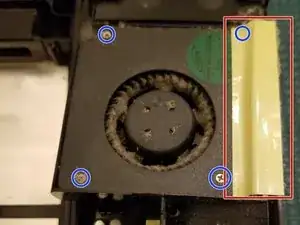

Снимите ленту, чтобы вынуть вентилятор из его корпуса. Это также обнаружит скрытый винт.
Выверните 4 винта PH0
Ленту потребуется заменить при сборке. Подойдёт электрическая лента или каптоновая лента
Обратите внимание на количество грязи, скопившейся на этом вентиляторе. Недостаточное охлаждение может вывести блок питания из строя или, что хуже, создать риск возгорания

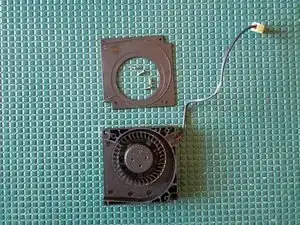

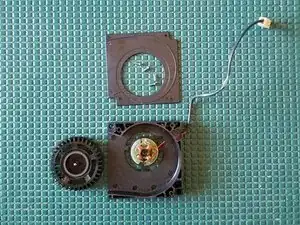

Снимите верхнюю пластину корпуса вентилятора
Осторожно поднимите вентилятор и снимите с выступа
Шаг 5
Информация о модели вентилятора на случай, если потребуется поиск запасных частей
Шаг 6

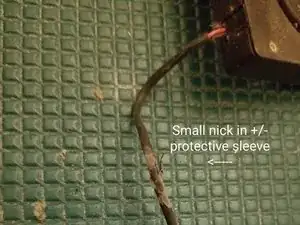

Провода вентилятора (+/-) покрыты тонкой защитной оплёткой.
При необходимости заклейте её электрической лентой или каптоном.
Изначально я пробовал использовать термоусадочную трубку, но минимальный диаметр, который удалось подобрать под вилку, был 3/8", что не обеспечивает плотного уплотнения вокруг кабеля при нагреве
Если вы случайно перережете весь кабель (+/- провода), придётся перепаять их и закрыть термоусадочной трубкой.
Шаг 7
Снимите печатную плату с нижней крышки и разместите её лицевой стороной вниз

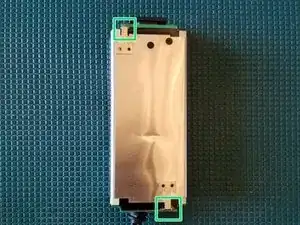

Необходимо снять металлический экран, чтобы получить доступ к нижней части печатной платы блока питания
Для быстрого и безопасного удаления рекомендую использовать ChipQuik на двух сквозных односторонних отверстиях. В качестве альтернативы можно использовать оплётку для припоя
Заключение
Для повторной сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
