Замена материнской платы SteelSeries Nimbus+

Снимите держатель для телефона, потянув его прямо из корпуса контроллера пальцами.

Снимите наклейку, расположенную на задней крышке Nimbus+, пальцами.

Если трудно снять наклейку, нагрейте iOpener и приложите его к задней панели на две минуты, чтобы ослабить клей под ней.

Отвинтите пять винтов длиной 9,1 мм, фиксирующих заднюю крышку, крестообразной отверткой Y1 Tri-point.

Задняя крышка зафиксирована пластиковыми защёлками.

Вставьте медиатор для разъёма в щель между передней и задней частями корпуса у внешней стороны правой ручки контроллера.

Проведите медиатором к верхней части контроллера, чтобы освободить оставшиеся пластиковые защёлки по правому краю.

Вставьте медиатор для разъёма в щель между передней и задней частями корпуса у внешней стороны левой ручки контроллера.

Проведите медиатором к верхней части контроллера, чтобы освободить оставшиеся пластиковые защёлки по левому краю.

Осторожно отогните заднюю часть корпуса вверх и поднимите её под углом 90 градусов относительно корпуса SteelSeries Nimbus+.

Не пытайтесь полностью снять заднюю часть корпуса! Она всё ещё подключена к материнской плате.

С помощью тупоконечных пинцетов отсоедините кабель батареи от материнской платы.

Снимите заднюю часть корпуса.

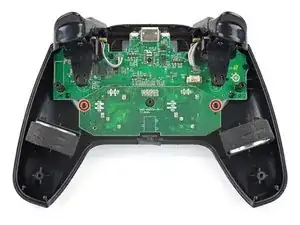

Отвинтите два винта длиной 7,0 мм, фиксирующих плату, крестообразной отверткой.

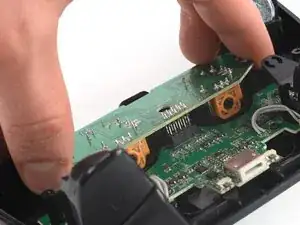

Отсоедините плату аналогового джойстика, потянув её прямо из разъёма на материнской плате.

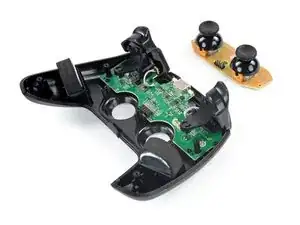

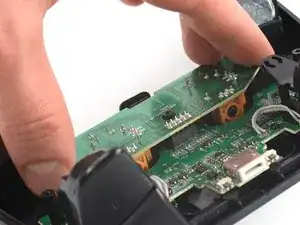

Снимите плату с аналоговыми джойстиками с материнской платы.

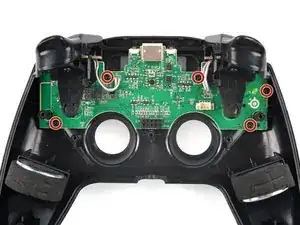

Отвинтите пять винтов длиной 7,0 мм, фиксирующих материнскую плату к передней части корпуса, крестовой отверткой.

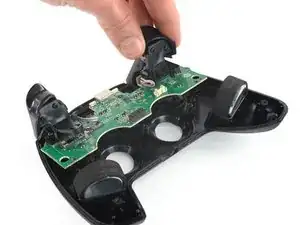

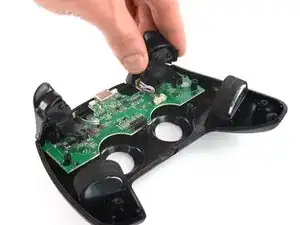

Поднимите материнскую плату из передней части корпуса пальцами.

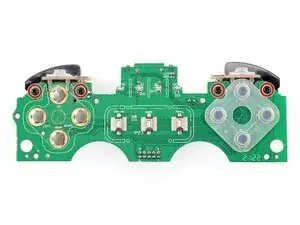

Извлеките материнскую плату.

Отвинтите четыре винта, фиксирующие триггеры на материнской плате, крестовой отверткой.

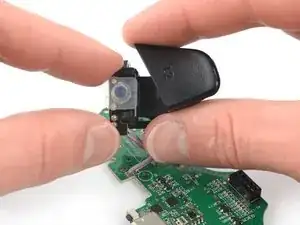

Потяните правый триггер прямо наружу, чтобы сдвинуть его с направляющих, фиксирующих его на соединителе кнопок материнской платы.

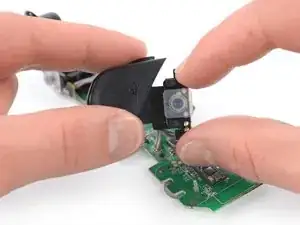

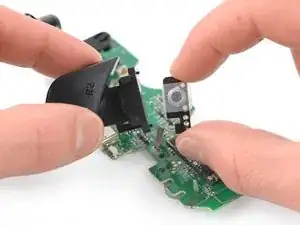

Потяните левый триггер прямо наружу, чтобы сдвинуть его с направляющих, фиксирующих его на соединителе кнопок материнской платы.

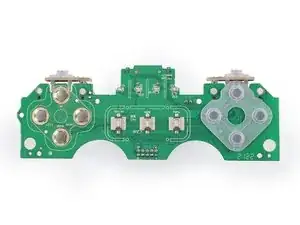

Извлеките материнскую плату.

Сравните новую материнскую плату с оригинальной. Возможно, потребуется перенести некоторые компоненты. Для этого может понадобиться выпаять кнопки триггеров или прикрепить резиновые накладки к новой плате.
