Замена кнопок контроллера Nvidia Shield
Этот гид поможет вам заменить кнопки вашего Nvidia Shield Portable, если они неисправны или повреждены. Если кнопки на вашем контроллере неисправны или повреждены, важно заменить их, так как это может помешать контроллеру принимать вводимые пользователем команды (нажатия кнопок).
Перед началом работы убедитесь, что у вас чистая рабочая зона для разбора контроллера и что у вас есть замены для кнопок.
Не стесняйтесь использовать любые запасные части, которые вам более удобны и подходят для контроллера Nvidia Shield Portable.
Шаг 1

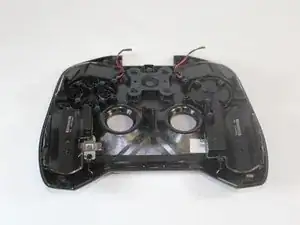

Удалите семь винтов Torx T5 длиной 6.4 мм с задней панели.

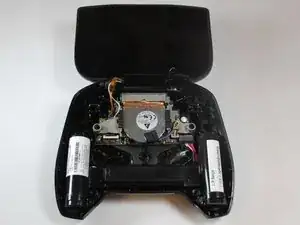

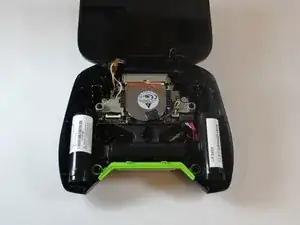

Используйте лопатку, чтобы отделить переднюю и заднюю панели.
Шаг 2

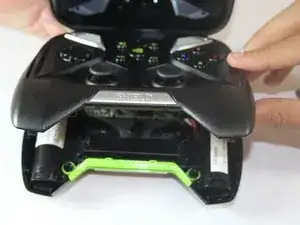

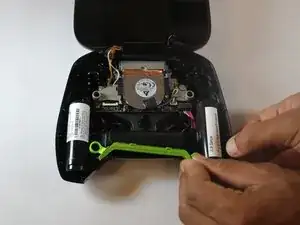

Зеленая решетка не прикручена, поэтому ее можно просто вытащить.
Шаг 3

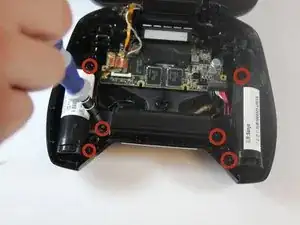

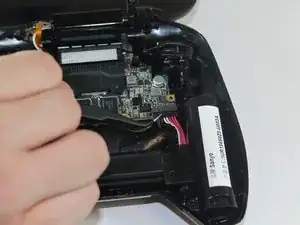

Удалите шесть винтов Torx T5 длиной 6.5 мм.
Отключите провода питания.

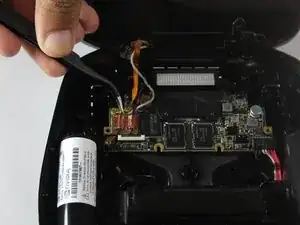

Снимите медную ленту и отключите черные и белые провода.
Шаг 4

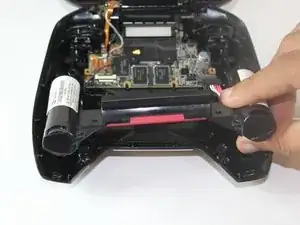

Вытащите батарейный блок, как только все кабели будут отключены.
Шаг 5

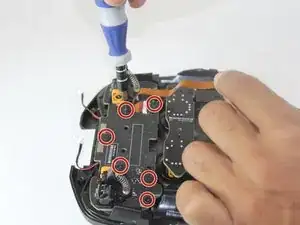

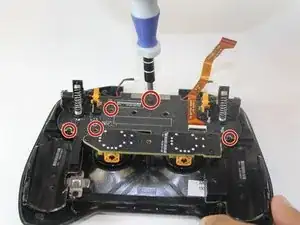

Удалите семь винтов Torx T5 длиной 6.5 мм с платы кнопок.
Смотрите на второе изображение, так как некоторые винты не видны на первом изображении. Один из этих винтов закрыт оранжевой лентой.
Снимите плату кнопок.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
