Замена материнской платы Anbernic RG35XXSP
В этом руководстве мы покажем вам, как безопасно заменить материнскую плату в вашей портативной консоли Anbernic RG35XXSP.
Материнская плата — это сердце вашего устройства, контролирующее все его функции. Если ваша Anbernic RG35XXSP испытывает проблемы, такие как случайные сбои, отсутствие включения или неисправные функции, причиной может быть материнская плата. Замена материнской платы может восстановить функциональность вашего устройства и вернуть его к работе как новым.
Типичные причины
- Устройство не включается, даже при зарядке
- Частые случайные сбои или зависания
- Неисправные кнопки, экраны или порты
- Нереагирующие или полностью неработающие функции
Это руководство проведет вас через каждый шаг процесса замены с полезными советами, чтобы обеспечить успешный и гладкий ремонт. Убедитесь, что вы бережно обращаетесь с материнской платой, чтобы избежать повреждений.
Перед началом ремонта выключите устройство и отключите его от зарядного устройства.
Шаг 1
Выключите устройство перед началом процесса разборки.
Закройте устройство и переверните его так, чтобы нижняя часть была направлена вверх.
Шаг 2
Используйте отвертку Phillips #00, чтобы удалить один винт на 5 мм, удерживающий крышку батареи.
Поднимите дверцу батареи и снимите ее.
Шаг 3
Используйте отвертку Torx T6, чтобы удалить четыре винта на 5 мм.
Поднимите весь задний корпус с батареей из устройства.
Не тяните его слишком сильно, так как батарея подключена к плате.
Шаг 4
Уберите батарею из заднего отсека и выньте ее через щель в заднем корпусе.
Уложите пластиковый корпус в сторону для сборки.
Шаг 5
Сожмите стороны разъема батареи и выньте его из гнезда, чтобы отключить кабель батареи.
Удалите батарею.
Шаг 6

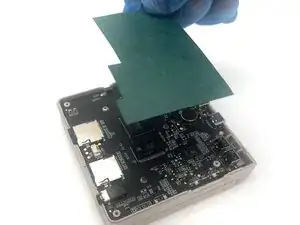

Поднимите зеленый лист бумаги с материнской платы.

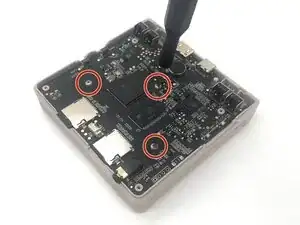

Используйте отвертку Phillips #00, чтобы удалить три винта на 5 мм с материнской платы.
Шаг 7
Будьте осторожны при перемещении материнской платы, так как она подключена к кабелю дисплея и может быть повреждена при тянущем движении.

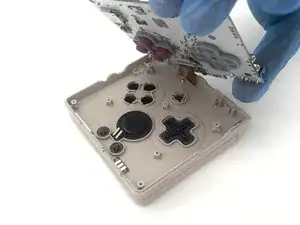

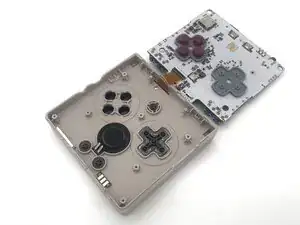

Поднимите материнскую плату и переверните ее.
Шаг 8

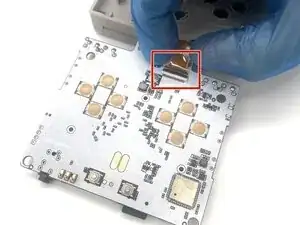

Используйте лопатку или чистый ноготь, чтобы поднять черный фиксатор — это разблокированное положение.
Используйте самый широкий инструмент, чтобы избежать повреждения деликатных пин-кодов петли.

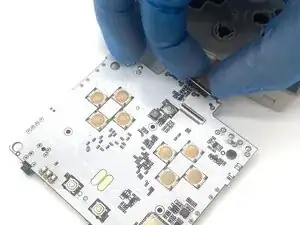

Используйте пинцет или пальцы, чтобы осторожно вынуть кабель дисплея из его гнезда.

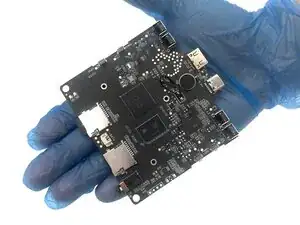

Удалите материнскую плату.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке. Сдайте свои электронные отходы в сертифицированный переработчик R2 или e-Stewards.
Перевод руководства с ifixit.com
