Замена материнской платы NVIDIA SHIELD Portable

Консоли

Этот гид объясняет, как заменить материнскую плату в NVIDIA SHIELD Portable или NSP (номер модели: 945-12450-0001-000), портативной игровой консоли, выпущенной компанией NVIDIA в 2013 году. Материнская плата позволяет всем компонентам контроллера взаимодействовать друг с другом. Признаки неисправности материнской платы могут включать: сбои в работе дисплея, появление кодов ошибок, зависание или перезагрузку системы, либо неисправные внешние порты. Следуя шагам в этом гиде, вы сможете успешно получить доступ и заменить материнскую плату в вашем NVIDIA SHIELD Portable.

Шаг 1

Уберите семь винтов Torx T5 длиной 6.4 мм с задней панели.

Используйте лопатку, чтобы отделить переднюю и заднюю панели.

Шаг 2

Зеленая решетка не прикручена, поэтому её можно просто выдернуть.

Шаг 3

Уберите шесть винтов Torx T5 длиной 6.5 мм.

Отключите провода питания.

Отодвиньте медную ленту и отключите черные и белые провода.

Шаг 4

Вытяните аккумуляторный блок после того, как все кабели были отключены.

Шаг 5

Охлаждение важно для электроники, последнее, чего они хотят, это перегрев.

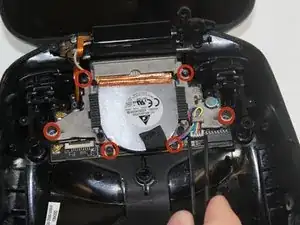

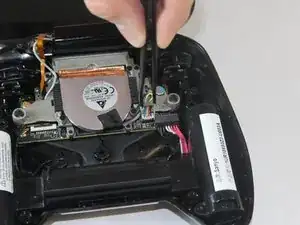

Уберите два винта Torx T5 длиной 7.3 мм и четыре винта Torx T5 длиной 8.4 мм, а затем отключите силовой кабель.

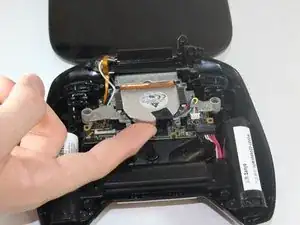

Поднимите вентилятор после удаления винтов и кабеля.

Шаг 6

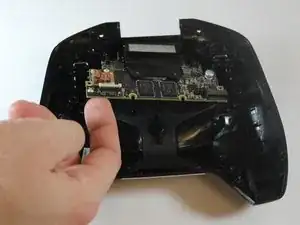

Большая плата под задним корпусом является материнской платой.

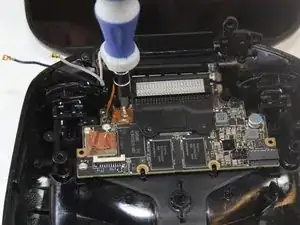

Используя отвертку Torx T5, уберите шесть винтов с материнской платы — два винта длиной 7.3 мм и четыре винта длиной 8

Перевод руководства с ifixit.com
